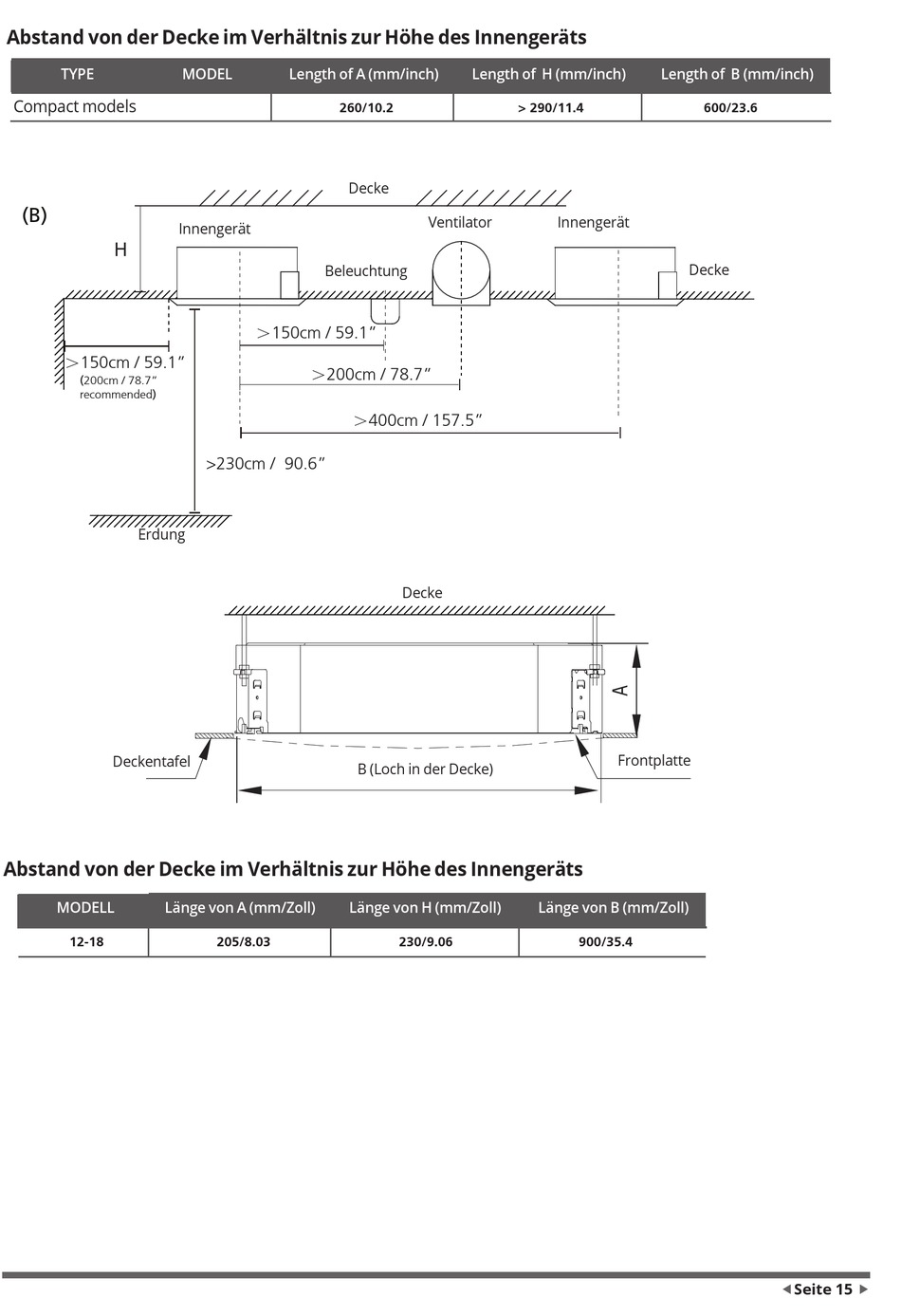

Abstand von der Decke im Verhältnis zur Höhe des Innengeräts
Distance from ceiling relative to height of indoor unit
TYPE MODEL Length of A (mm/inch) Length of H (mm/inch) Length of B (mm/inch)
Compact models
260/10.2 > 290/11.4 600/23.6
Decke
(B)
Ventilator Innengerät
Innengerät
H
Decke
Beleuchtung
＞150cm / 59.1"
＞150cm / 59.1"
＞200cm / 78.7"
(200cm / 78.7"
recommended)
＞400cm / 157.5"
>230cm / 90.6"
Erdung
Decke
Frontplatte
Deckentafel
B (Loch in der Decke)
Abstand von der Decke im Verhältnis zur Höhe des Innengeräts
MODELL Länge von A (mm/Zoll) Länge von H (mm/Zoll) Länge von B (mm/Zoll)
12-18 205/8.03 230/9.06 900/35.4
