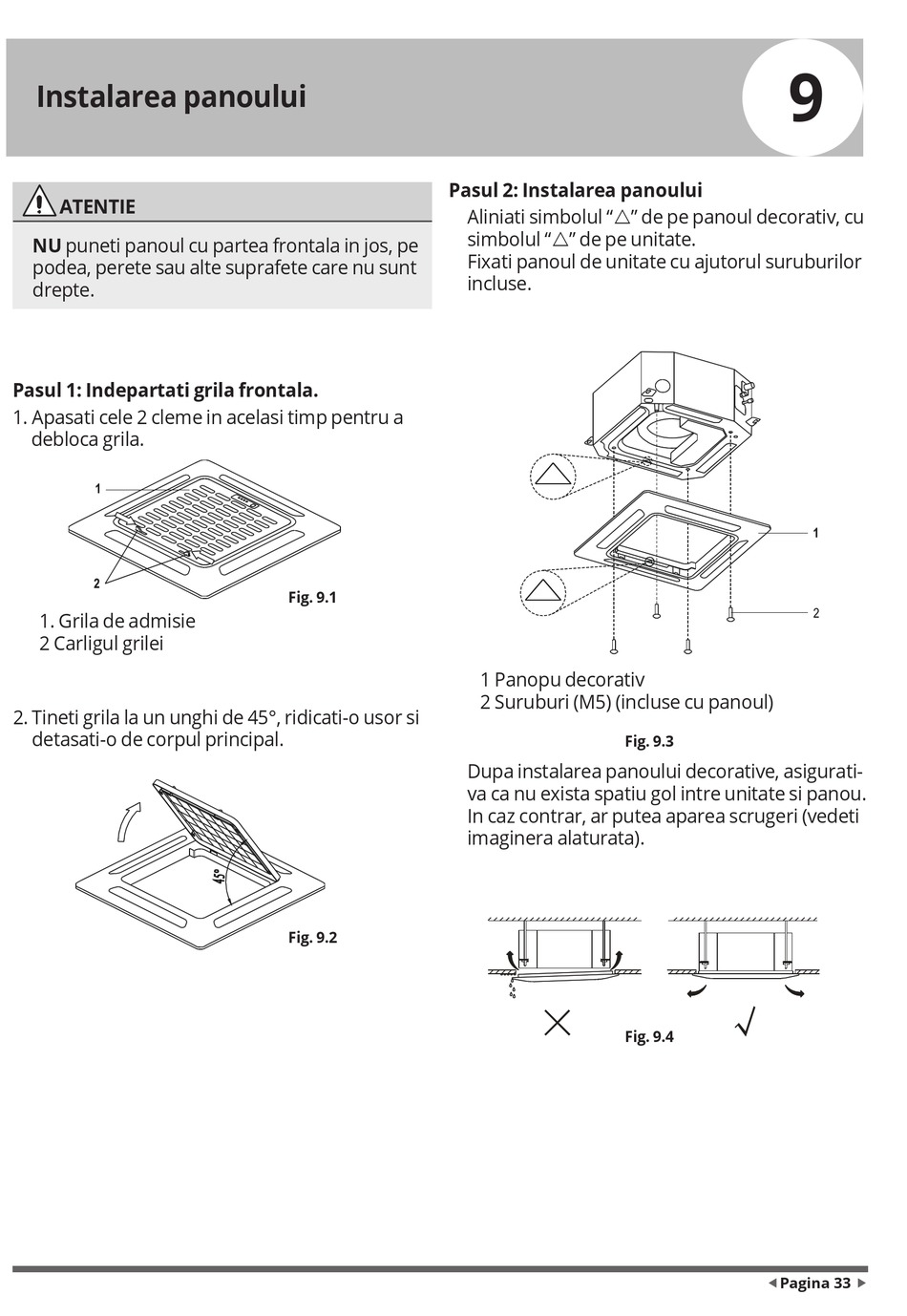

Instalarea panoului

ATENTIE
NU puneti panoul cu partea frontala in jos, pe
podea, perete sau alte suprafete care nu sunt
drepte.
Pasul 1: Indepartati grila frontala.
1. Apasati cele 2 cleme in acelasi timp pentru a
debloca grila.
1. Grila de admisie
2 Carligul grilei
2. Tineti grila la un unghi de 45°, ridicati-o usor si
detasati-o de corpul principal.
 Page 28 
Pasul 2: Instalarea panoului
Fig. 9.1
Fig. 9.2
Aliniati simbolul "r" de pe panoul decorativ, cu
simbolul "r" de pe unitate.
Fixati panoul de unitate cu ajutorul suruburilor
incluse.
1 Panopu decorativ
2 Suruburi (M5) (incluse cu panoul)
Fig. 9.3
Dupa instalarea panoului decorative, asigurati-
va ca nu exista spatiu gol intre unitate si panou.
In caz contrar, ar putea aparea scrugeri (vedeti
imaginera alaturata).
Fig. 9.4
9
