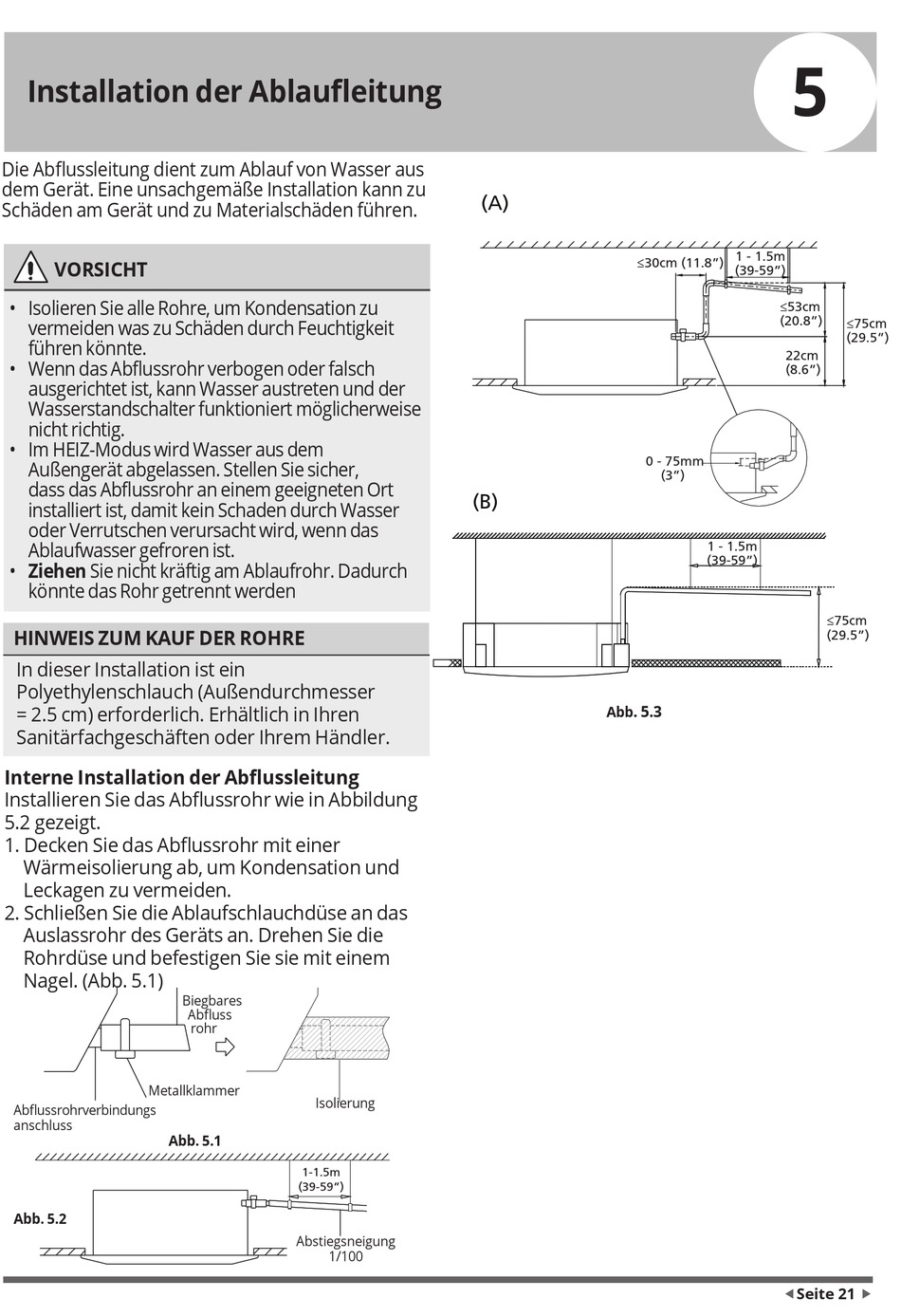

Installation der Ablaufleitung
Die Abflussleitung dient zum Ablauf von Wasser aus
dem Gerät. Eine unsachgemäße Installation kann zu
Schäden am Gerät und zu Materialschäden führen.
VORSICHT
• Isolieren Sie alle Rohre, um Kondensation zu
vermeiden was zu Schäden durch Feuchtigkeit
führen könnte.
• Wenn das Abflussrohr verbogen oder falsch
ausgerichtet ist, kann Wasser austreten und der
Wasserstandschalter funktioniert möglicherweise
nicht richtig.
• Im HEIZ-Modus wird Wasser aus dem
Außengerät abgelassen. Stellen Sie sicher,
dass das Abflussrohr an einem geeigneten Ort
installiert ist, damit kein Schaden durch Wasser
oder Verrutschen verursacht wird, wenn das
Ablaufwasser gefroren ist.
• Ziehen Sie nicht kräftig am Ablaufrohr. Dadurch
könnte das Rohr getrennt werden
HINWEIS ZUM KAUF DER ROHRE
In dieser Installation ist ein
Polyethylenschlauch (Außendurchmesser
= 2.5 cm) erforderlich. Erhältlich in Ihren
Sanitärfachgeschäften oder Ihrem Händler.
Interne Installation der Abflussleitung
Installieren Sie das Abflussrohr wie in Abbildung
5.2 gezeigt.
1. Decken Sie das Abflussrohr mit einer
Wärmeisolierung ab, um Kondensation und
Leckagen zu vermeiden.
2. Schließen Sie die Ablaufschlauchdüse an das
Auslassrohr des Geräts an. Drehen Sie die
Rohrdüse und befestigen Sie sie mit einem
Nagel. (Abb. 5.1)
Metallklammer
Abflussrohrverbindungs
anschluss
Abb. 5.1
Abb. 5.2
Biegbares
Abfluss
rohr
Isolierung
1-1.5m
(39-59")
1-1.5m
(39-59")
Abstiegsneigung
1/100
(A)
(A)
≤30cm (11.8")
≤30cm (11.8")
(B)
(B)
. 5.3
Abb
5
1 - 1.5m
(39-59")
1 - 1.5m
≤53cm
(39-59")
(20.8")
22cm
≤53cm
(8.6")
(20.8")
22cm
(8.6")
0 - 75mm
(3")
0 - 75mm
(3")
1 - 1.5m
(39-59")
1 - 1.5m
(39-59")
Page 17
ƒSeite 21
Page 17
≤75cm
(29.5")
≤75cm
(29.5")
≤75cm
(29.5")
≤75cm
(29.5")
