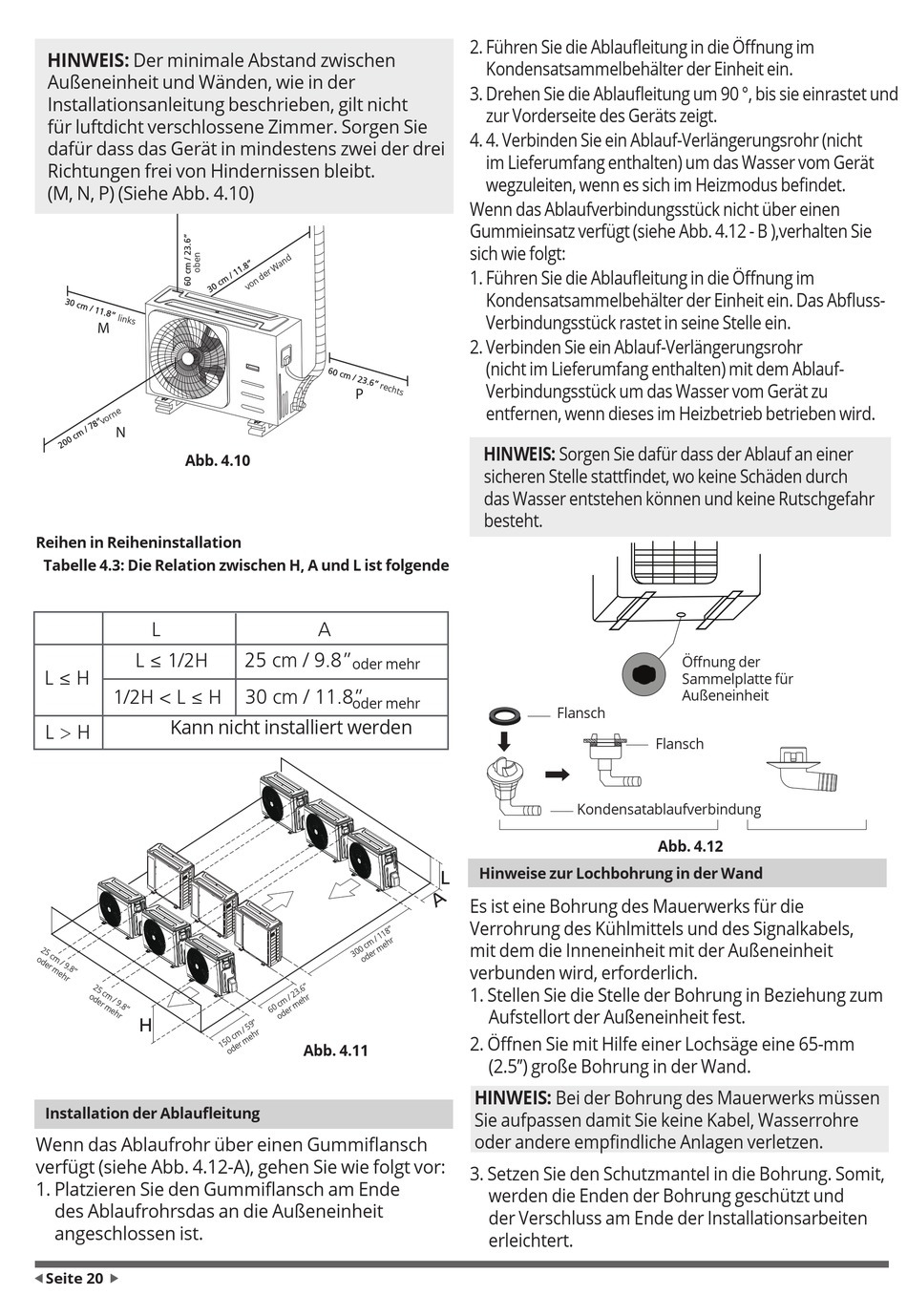

HINWEIS: Der minimale Abstand zwischen
Außeneinheit und Wänden, wie in der
Installationsanleitung beschrieben, gilt nicht
für luftdicht verschlossene Zimmer. Sorgen Sie
dafür dass das Gerät in mindestens zwei der drei
Richtungen frei von Hindernissen bleibt.
(M, N, P) (Siehe Abb. 4.10)
M
N
Abb. 4.10
Reihen in Reiheninstallation
Tabelle 4.3: Die Relation zwischen H, A und L ist folgende
L
L
L ≤ 1/2H
L ≤ H
L ≤ 1/2H
1/2H < L ≤ H
L ≤ H
Kann nicht installiert werden
1/2H < L ≤ H
L > H
L > H
H
Installation der Ablaufleitung
Wenn das Ablaufrohr über einen Gummiflansch
verfügt (siehe Abb. 4.12-Α), gehen Sie wie folgt vor:
1. Platzieren Sie den Gummiflansch am Ende
des Ablaufrohrsdas an die Außeneinheit
angeschlossen ist.
ƒSeite 20
Page 16
P
A
A
25 cm / 9.8"
oder mehr
25 cm / 9.8"
30 cm / 11.8"
oder mehr
30 cm / 11.8"
Abb. 4.11
2. Führen Sie die Ablaufleitung in die Öffnung im
Kondensatsammelbehälter der Einheit ein.
3. Drehen Sie die Ablaufleitung um 90 °, bis sie einrastet und
zur Vorderseite des Geräts zeigt.
4. 4. Verbinden Sie ein Ablauf-Verlängerungsrohr (nicht
im Lieferumfang enthalten) um das Wasser vom Gerät
wegzuleiten, wenn es sich im Heizmodus befindet.
Wenn das Ablaufverbindungsstück nicht über einen
Gummieinsatz verfügt (siehe Abb. 4.12 - B ),verhalten Sie
sich wie folgt:
1. Führen Sie die Ablaufleitung in die Öffnung im
Kondensatsammelbehälter der Einheit ein. Das Abfluss-
Verbindungsstück rastet in seine Stelle ein.
2. Verbinden Sie ein Ablauf-Verlängerungsrohr
(nicht im Lieferumfang enthalten) mit dem Ablauf-
Verbindungsstück um das Wasser vom Gerät zu
entfernen, wenn dieses im Heizbetrieb betrieben wird.
HINWEIS: Sorgen Sie dafür dass der Ablauf an einer
sicheren Stelle stattfindet, wo keine Schäden durch
das Wasser entstehen können und keine Rutschgefahr
besteht.
Flansch
Kondensatablaufverbindung
(A)
Hinweise zur Lochbohrung in der Wand
L
Es ist eine Bohrung des Mauerwerks für die
Verrohrung des Kühlmittels und des Signalkabels,
mit dem die Inneneinheit mit der Außeneinheit
verbunden wird, erforderlich.
1. Stellen Sie die Stelle der Bohrung in Beziehung zum
Aufstellort der Außeneinheit fest.
2. Öffnen Sie mit Hilfe einer Lochsäge eine 65-mm
(2.5'') große Bohrung in der Wand.
HINWEIS: Bei der Bohrung des Mauerwerks müssen
Sie aufpassen damit Sie keine Kabel, Wasserrohre
oder andere empfindliche Anlagen verletzen.
3. Setzen Sie den Schutzmantel in die Bohrung. Somit,
werden die Enden der Bohrung geschützt und
der Verschluss am Ende der Installationsarbeiten
erleichtert.
Öffnung der
Sammelplatte für
Außeneinheit
Flansch
(B)
Abb. 4.12
