Anweisungen zum Anschließen der
Leitung an die Außeneinheit
1. Schrauben Sie die Ventilabdeckung von der
Verkleidung des Außengeräts ab. (Siehe Abb.
6.9)
2. Entfernen Sie die Schutzkappen von jedem
Ventil.
3. Richten Sie die aufgeweiteten Rohrmündungen
mit den Ventilen aus und ziehen Sie die
Verlängerungsmuttern von Hand so weit wie
möglich fest.
4. Halten Sie den Ventilkörper mit einem
Schraubenschlüssel fest. Halten Sie nicht die
Mutter, die das Serviceventil verschließt
ƒSeite 28
Page 28
„
Ventilabdeckung

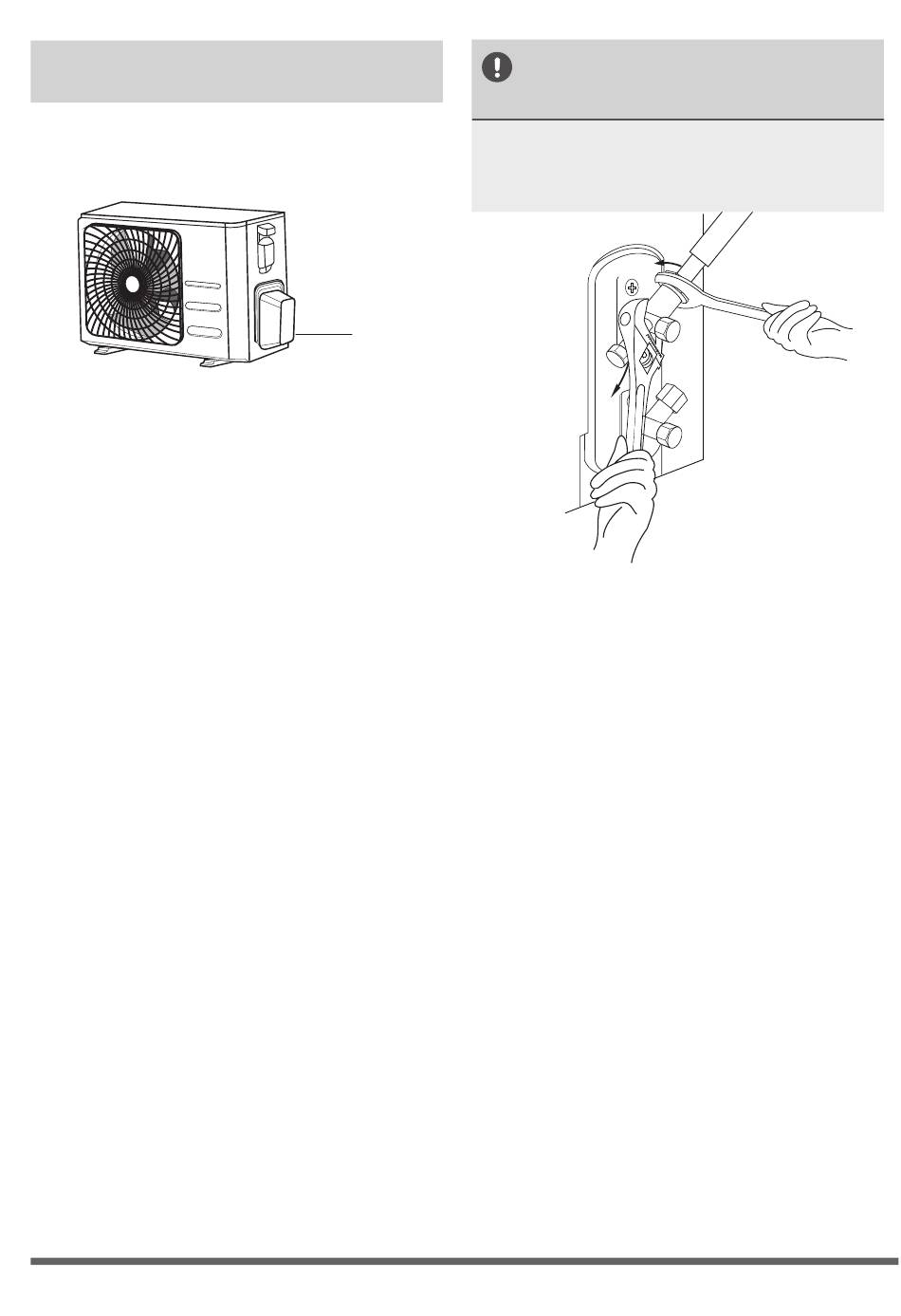

Abb. 6.9
Fig. 5.9
BENUTZEN SIE EINEN
SCHRAUBENSCHLÜSSEL, UM DEN
VENTILKÖRPER FESTZUHALTEN
Das Drehmoment beim Anziehen der
Verlängerungsmutter kann zur Beschädigung
oder zum Abbrechen von Ventilteilen führen
Abb. 6.10
5. Während Sie den Ventilkörper festhalten ziehen
Sie die Mutter mit einem Drehmomentschlüssel
gemäß den korrekten Drehmomentwerten fest
an.
6. Lockern Sie ein bisschen die
Verlängerungsmuttern und ziehen Sie diese
dann wieder fest an.
7. Wiederholen Sie die Schritte 3 bis 6 für die
verbleibende Leitung.
Fig. 5.10
