6.5.2
Darstellung (Presentation), Index 0x80n0:02
Index 0x80n0:02 Presentation bietet die Möglichkeit zur Veränderung der Darstellungsweise des
Messwertes.

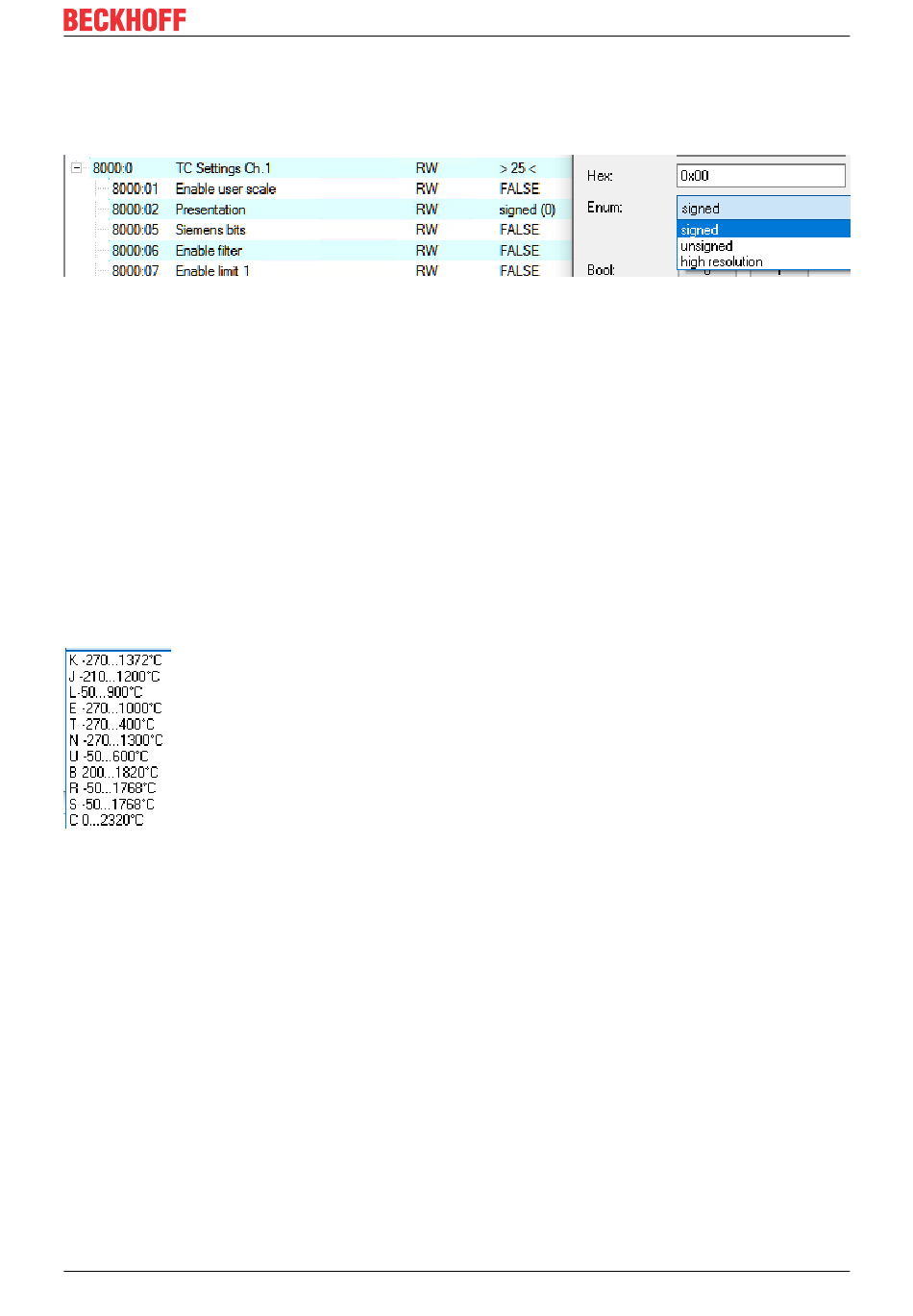

Abb. 21: Index 0x8002, Auswahl der Darstellung
Es sind 3 Wertedarstellungen im 16bit PDO möglich:
• Signed Integer (default Einstellung):
Der Messwert mit Auflösung 1 Bit = 1/10°C wird vorzeichenbehaftet im Zweierkomplement dargestellt.
Maximaler Darstellungsbereich bei 16 Bit = -32768 ... +32767, entsprechend theoretisch -3276,8°C ...
+3276,7°C (real wird der Messwert durch die eingestellte Transformation begrenzt).
Beispiel:
◦ 1000 0000 0000 0000
◦ 1111 1111 1111 1110
◦ 1111 1111 1111 1111
◦ 0000 0000 0000 0001
◦ 0000 0000 0000 0010
◦ 0111 1111 1111 1111
Abb. 22: Auswahlmöglichkeiten Transformation
• High resolution:
Der Messwert mit Auflösung 1 Bit = 1/100°C wird vorzeichenbehaftet im Zweierkomplement dargestellt,
siehe dort. Maximaler Darstellungsbereich bei 16 Bit = -32768 ... +32767, entsprechend theoretisch
-327,68°C ... +327,67°C (real wird der Messwert durch die eingestellte Transformation begrenzt).
Die erzielbare Genauigkeit erhöht sich durch die feinere Darstellung nicht! Die zusätzliche
Nachkommastelle kann aber für Regelungsaufgaben nützlich sein, wobei die interne ADC-Auflösung
die Auflösung begrenzt: zum Beispiel sind bei Typ K reale Messwertänderungen von 60 mK abzulesen:
EP3204-0002 und EP3314-0002
= 0x8000
= - 32768
bin
hex
= 0nFFFE
= - 2
bin
hex
dez
= 0nFFFF
= - 1
bin
hex
dez
= 0n0001
= +1
bin
hex
dez
= 0n0002
= +2
bin
hex
dez
= 0x7FFF
= +32767
bin
hex
Version: 2.6
Inbetriebnahme/Konfiguration
dez
dez
