4.3
Prozessabbild

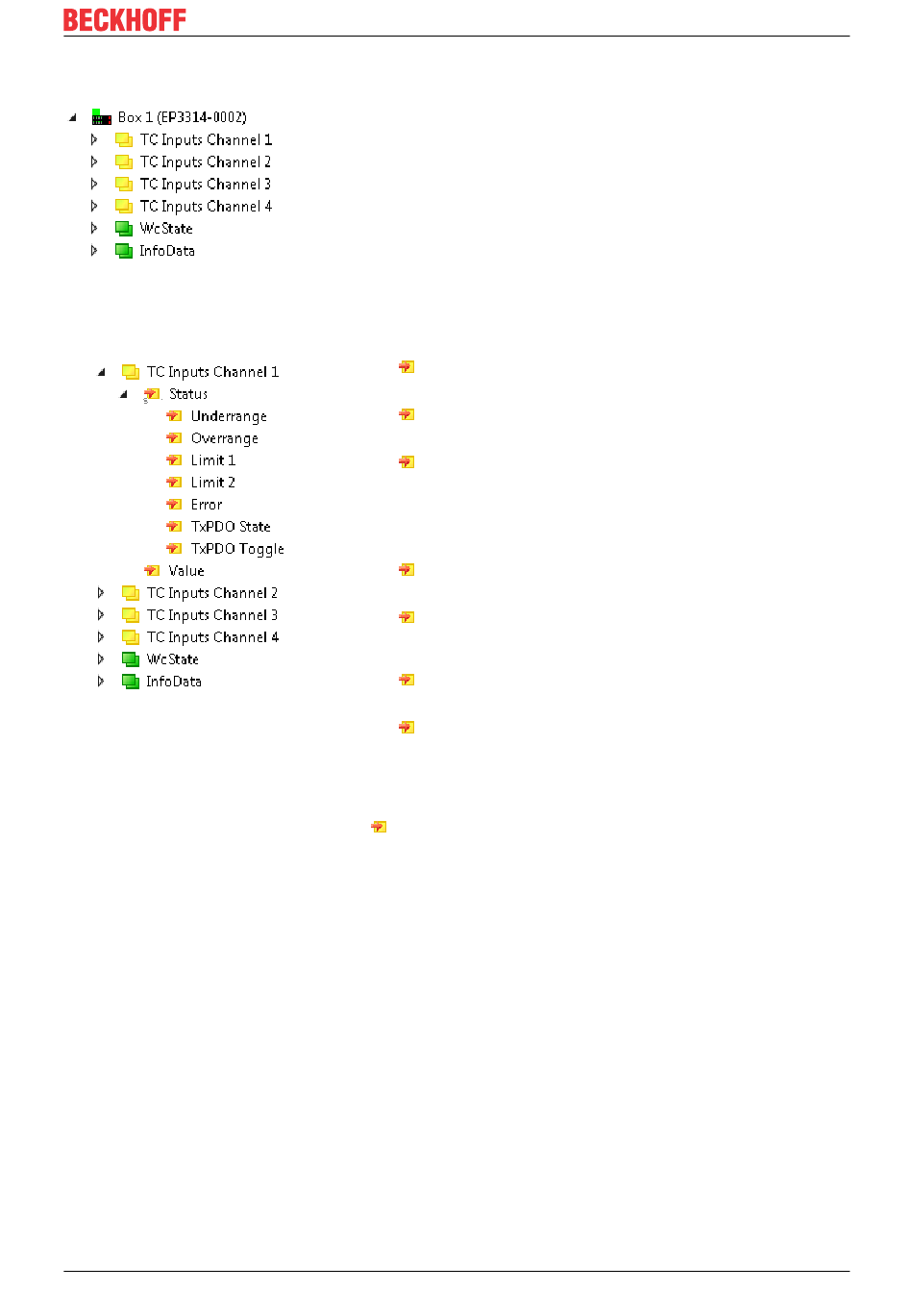

Abb. 2: Prozessabbild
TC Inputs Channel 1
TC Inputs Channel 2 bis 4
Die Prozessdatenobjekte von Kanal 2...4 sind genauso aufgebaut wie die von Kanal 1.
EP3204-0002 und EP3314-0002
•
Underrange
Messbereich unterschritten
•
Overrange
Messbereich überschritten
•
Limit 1
Status-Variable der Grenzwert-Überwachung
0: Die Grenzwert-Überwachung ist deaktiviert
1: Der Messwert ist kleiner als der Grenzwert
2: Der Messwert ist größer als der Grenzwert
3: Der Messwert ist genauso groß wie der Grenzwert
•
Limit 2
Status-Variable der Grenzwert-Überwachung
•
Error
Der aktuelle Messwert „Value" ist ungültig.
Mögliche Gründe: Leitungsbruch, Underrange, Overrange
•
TxPDO State
Wenn dieses Bit TRUE ist, ist der aktuelle Messwert „Value" ungültig.
•
TxPDO Toggle
Die Box invertiert dieses Bit jedes Mal, wenn sie den Messwert „Value" in den
Prozessdaten aktualisiert.
Dies lässt einen Rückschluss auf die aktuell benötigte Wandlungszeit zu.
Value
Der aktuelle Messwert. Einheit: 1/10 °C.
Version: 2.6
EP3314-0002
17
