Inbetriebnahme/Konfiguration
Die Box verwendet die folgende Berechnungsvorschrift:

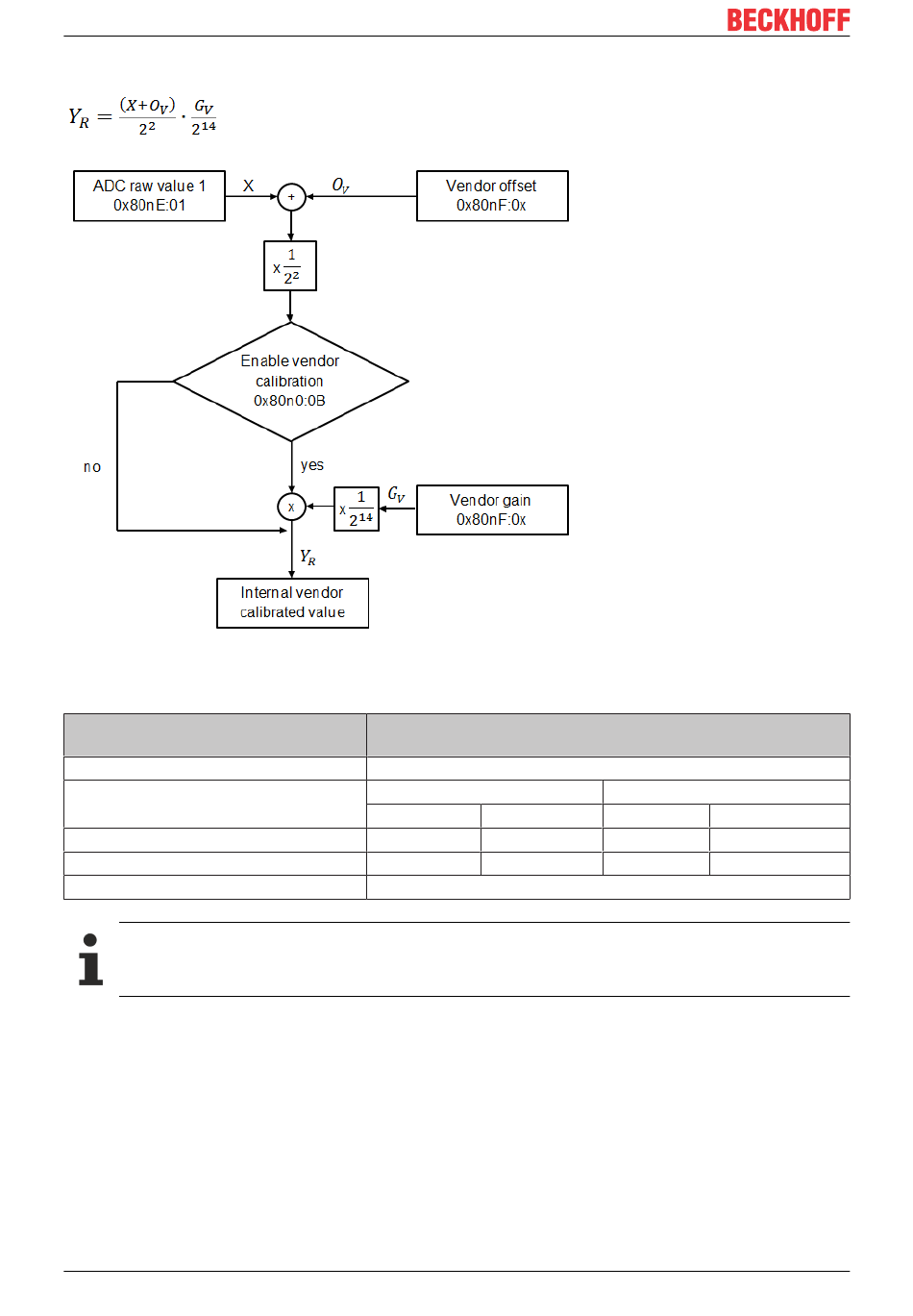

Abb. 16: Datenfluss Widerstandsmessung in 2- und 4-Leiter Anschlusstechnik
Mit den Werten:
X: Rohwert
Gv: Vendor Gain
Ov: Vendor Offset
Y
: Ausgangswert in 1/256 Ω
R
Überlauf Y
nach 16 Bit
R
Dieser Wert dient nur der Fehlersuche. Das Register läuft nach 16 Bit, also bei 65536 über.
46
Index im CoE-Verzeichnis mit
n: Kanalnummer mit 0 ≤ n ≤ 3 (Kanal 1 - 4)
0x80nE:01
Pt100
2-Leiter
4-Leiter
0x80nF:04
0x80nF:06
0x80nF:03
0x80nF:05
0x80nE:02
Version: 2.6
Pt1000
2-Leiter
4-Leiter
0x80nF:0A
0x80nF:0C
0x80nF:09
0x80nF:0B
EP3204-0002 und EP3314-0002
