Montage und Anschluss

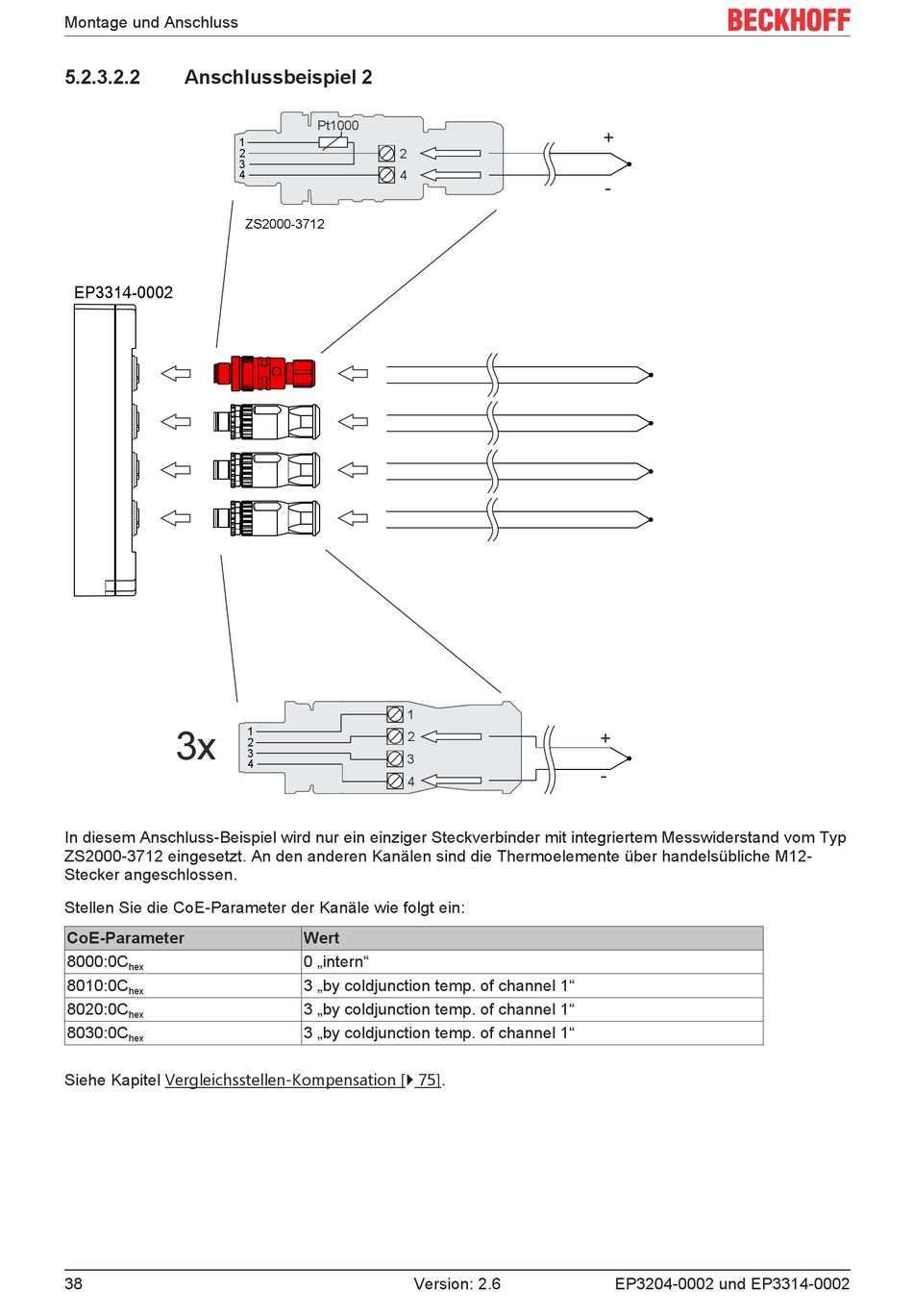

5.2.3.2.2
Anschlussbeispiel 2
EP3314-0002
3x
In diesem Anschluss-Beispiel wird nur ein einziger Steckverbinder mit integriertem Messwiderstand vom Typ
ZS2000-3712 eingesetzt. An den anderen Kanälen sind die Thermoelemente über handelsübliche M12-
Stecker angeschlossen.
Stellen Sie die CoE-Parameter der Kanäle wie folgt ein:
CoE-Parameter
8000:0C
hex
8010:0C
hex
8020:0C
hex
8030:0C
hex
Siehe Kapitel Vergleichsstellen-Kompensation [} 75].
38
Pt1000
1
2
2
3
4
4
ZS2000-3712
1
1
2
2
3
3
4
4
Wert
0 „intern"
3 „by coldjunction temp. of channel 1"
3 „by coldjunction temp. of channel 1"
3 „by coldjunction temp. of channel 1"
Version: 2.6
+
-
+
-
EP3204-0002 und EP3314-0002
