5.2.3.2.1

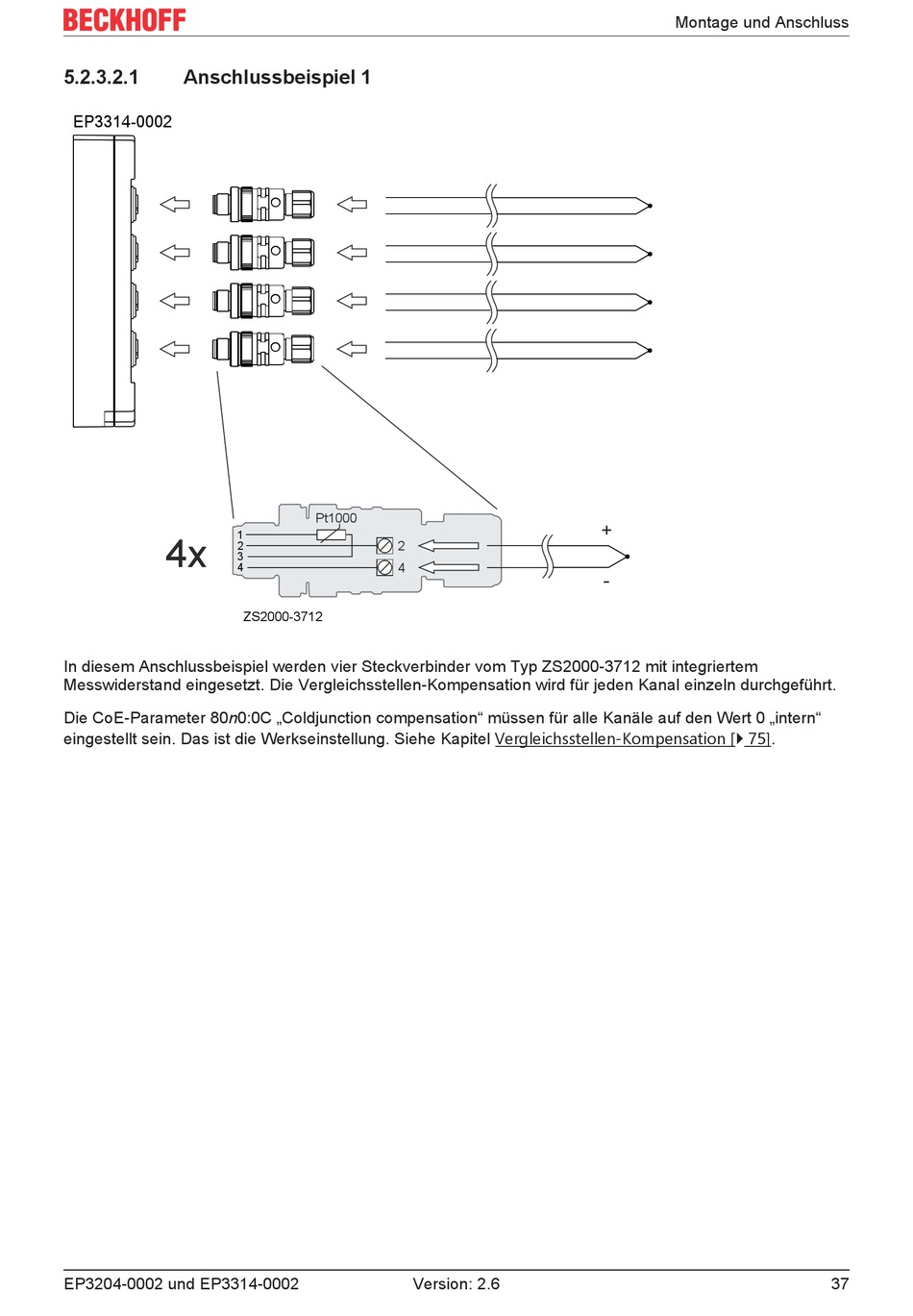

Anschlussbeispiel 1
EP3314-0002
4x
In diesem Anschlussbeispiel werden vier Steckverbinder vom Typ ZS2000-3712 mit integriertem
Messwiderstand eingesetzt. Die Vergleichsstellen-Kompensation wird für jeden Kanal einzeln durchgeführt.
Die CoE-Parameter 80n0:0C „Coldjunction compensation" müssen für alle Kanäle auf den Wert 0 „intern"
eingestellt sein. Das ist die Werkseinstellung. Siehe Kapitel Vergleichsstellen-Kompensation [} 75].
EP3204-0002 und EP3314-0002
Pt1000
1
2
2
3
4
4
ZS2000-3712
Version: 2.6
Montage und Anschluss
+
-
37
