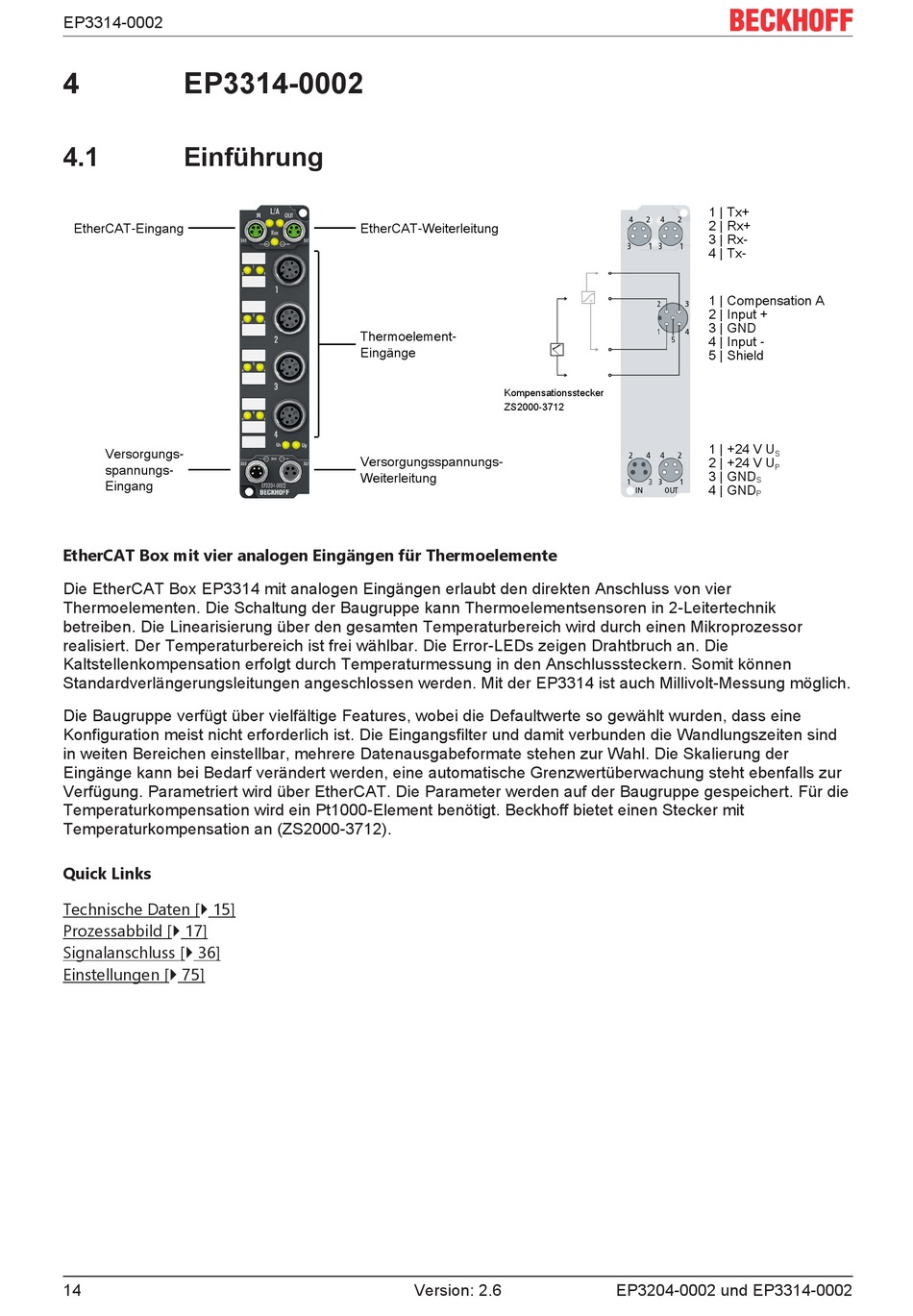

EP3314-0002
4
EP3314-0002
4.1
Einführung
EtherCAT-Eingang
Versorgungs-
spannungs-
Eingang
EtherCAT Box mit vier analogen Eingängen für Thermoelemente
Die EtherCAT Box EP3314 mit analogen Eingängen erlaubt den direkten Anschluss von vier
Thermoelementen. Die Schaltung der Baugruppe kann Thermoelementsensoren in 2-Leitertechnik
betreiben. Die Linearisierung über den gesamten Temperaturbereich wird durch einen Mikroprozessor
realisiert. Der Temperaturbereich ist frei wählbar. Die Error-LEDs zeigen Drahtbruch an. Die
Kaltstellenkompensation erfolgt durch Temperaturmessung in den Anschlusssteckern. Somit können
Standardverlängerungsleitungen angeschlossen werden. Mit der EP3314 ist auch Millivolt-Messung möglich.
Die Baugruppe verfügt über vielfältige Features, wobei die Defaultwerte so gewählt wurden, dass eine
Konfiguration meist nicht erforderlich ist. Die Eingangsfilter und damit verbunden die Wandlungszeiten sind
in weiten Bereichen einstellbar, mehrere Datenausgabeformate stehen zur Wahl. Die Skalierung der
Eingänge kann bei Bedarf verändert werden, eine automatische Grenzwertüberwachung steht ebenfalls zur
Verfügung. Parametriert wird über EtherCAT. Die Parameter werden auf der Baugruppe gespeichert. Für die
Temperaturkompensation wird ein Pt1000-Element benötigt. Beckhoff bietet einen Stecker mit
Temperaturkompensation an (ZS2000-3712).
Quick Links
Technische Daten [} 15]
Prozessabbild [} 17]
Signalanschluss [} 36]
Einstellungen [} 75]
14
EtherCAT-Weiterleitung
Thermoelement-
Eingänge
Kompensationsstecker
ZS2000-3712
Versorgungsspannungs-
Weiterleitung
Version: 2.6
1 |
Tx+
2 |
Rx+
3 |
Rx-
4 |
Tx-
1 |
Compensation A
2 |
Input +
3 |
GND
4 |
Input -
5 |
Shield
1 |
+24 V U
S
2 |
+24 V U
P
3 |
GND
S
4 |
GND
P
EP3204-0002 und EP3314-0002
