6.2.1.2
3-Leiter Widerstandsmessung
• Bei der 3-Leiter Messung
◦ wird zunächst zwischen den Kontaktstellen RL+ und RL- ein definierter Strom eingeprägt und
anhand des Spannungsabfalls der Widerstand dazwischen bestimmt.
◦ Anschließend wird das gleiche Verfahren an den Kontaktstellen R+ und RL- durchgeführt.
◦ Die Differenz der beiden Messungen ist der Leitungswiderstand einer der Adern der
Sensorleitung. Durch die Kenntnis des Leitungswiderstandes lässt sich der daraus resultierende
Messfehler kompensieren.
◦ Damit das Verfahren funktioniert, müssen die Adern der Sensorleitung den gleichen Widerstand
aufweisen.

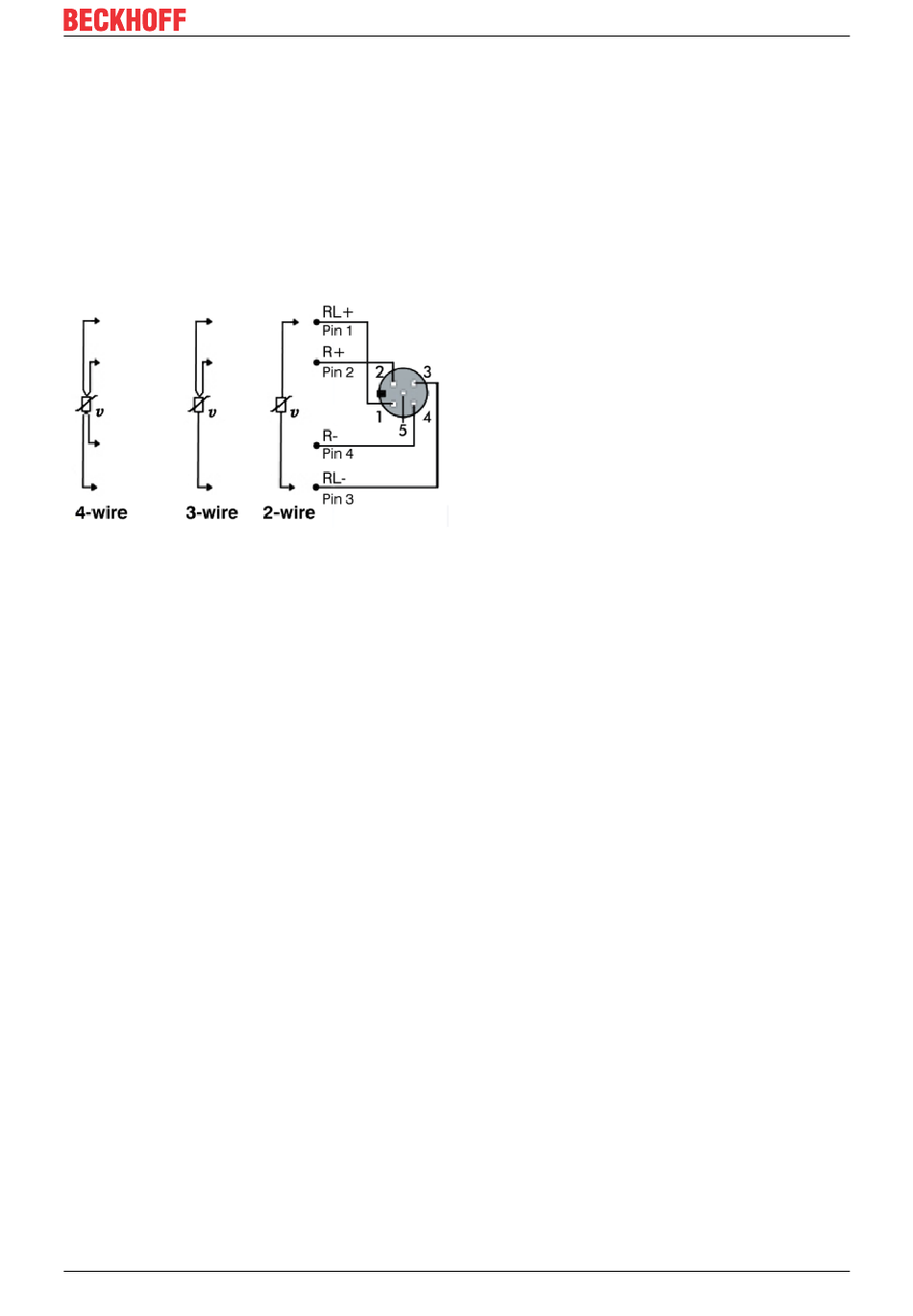

Abb. 17: Widerstandsmessung in 4-Leiter, 3-Leiter und 2-Leiter Anschlusstechnik
EP3204-0002 und EP3314-0002
Version: 2.6
Inbetriebnahme/Konfiguration
47
