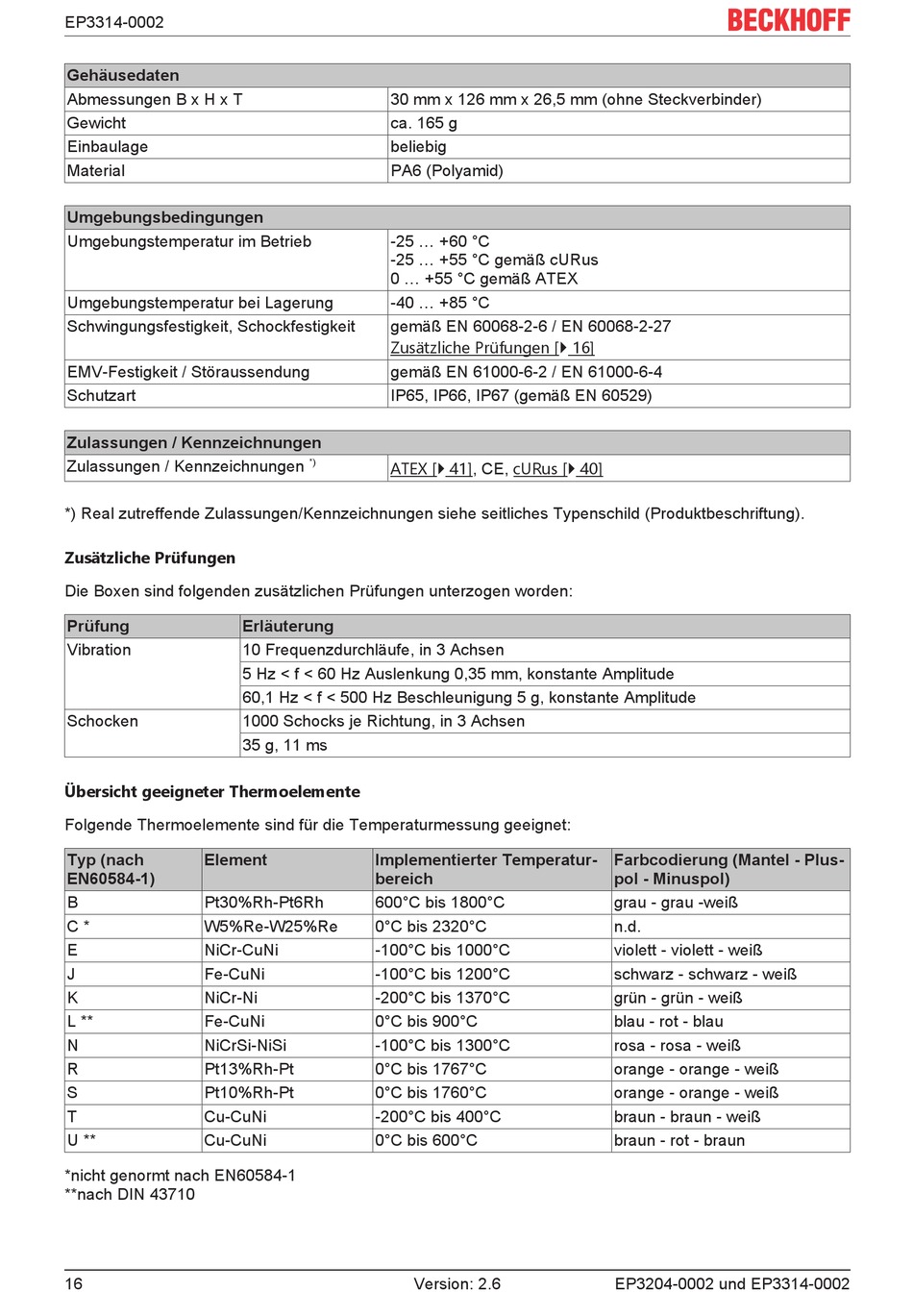

EP3314-0002
Gehäusedaten
Abmessungen B x H x T
Gewicht
Einbaulage
Material
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Lagerung
Schwingungsfestigkeit, Schockfestigkeit
EMV-Festigkeit / Störaussendung
Schutzart
Zulassungen / Kennzeichnungen
Zulassungen / Kennzeichnungen
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
Zusätzliche Prüfungen
Die Boxen sind folgenden zusätzlichen Prüfungen unterzogen worden:
Prüfung
Vibration
Schocken
Übersicht geeigneter Thermoelemente
Folgende Thermoelemente sind für die Temperaturmessung geeignet:
Typ (nach
Element
EN60584-1)
B
Pt30%Rh-Pt6Rh
C *
W5%Re-W25%Re
E
NiCr-CuNi
J
Fe-CuNi
K
NiCr-Ni
L **
Fe-CuNi
N
NiCrSi-NiSi
R
Pt13%Rh-Pt
S
Pt10%Rh-Pt
T
Cu-CuNi
U **
Cu-CuNi
*nicht genormt nach EN60584-1
**nach DIN 43710
16
30 mm x 126 mm x 26,5 mm (ohne Steckverbinder)
ca. 165 g
beliebig
PA6 (Polyamid)
-25 ... +60 °C
-25 ... +55 °C gemäß cURus
0 ... +55 °C gemäß ATEX
-40 ... +85 °C
gemäß EN 60068-2-6 / EN 60068-2-27
Zusätzliche Prüfungen [} 16]
gemäß EN 61000-6-2 / EN 61000-6-4
IP65, IP66, IP67 (gemäß EN 60529)
*)
ATEX [} 41], CE, cURus [} 40]
Erläuterung
10 Frequenzdurchläufe, in 3 Achsen
5 Hz < f < 60 Hz Auslenkung 0,35 mm, konstante Amplitude
60,1 Hz < f < 500 Hz Beschleunigung 5 g, konstante Amplitude
1000 Schocks je Richtung, in 3 Achsen
35 g, 11 ms
Implementierter Temperatur-
bereich
600°C bis 1800°C
0°C bis 2320°C
-100°C bis 1000°C
-100°C bis 1200°C
-200°C bis 1370°C
0°C bis 900°C
-100°C bis 1300°C
0°C bis 1767°C
0°C bis 1760°C
-200°C bis 400°C
0°C bis 600°C
Version: 2.6
Farbcodierung (Mantel - Plus-
pol - Minuspol)
grau - grau -weiß
n.d.
violett - violett - weiß
schwarz - schwarz - weiß
grün - grün - weiß
blau - rot - blau
rosa - rosa - weiß
orange - orange - weiß
orange - orange - weiß
braun - braun - weiß
braun - rot - braun
EP3204-0002 und EP3314-0002
