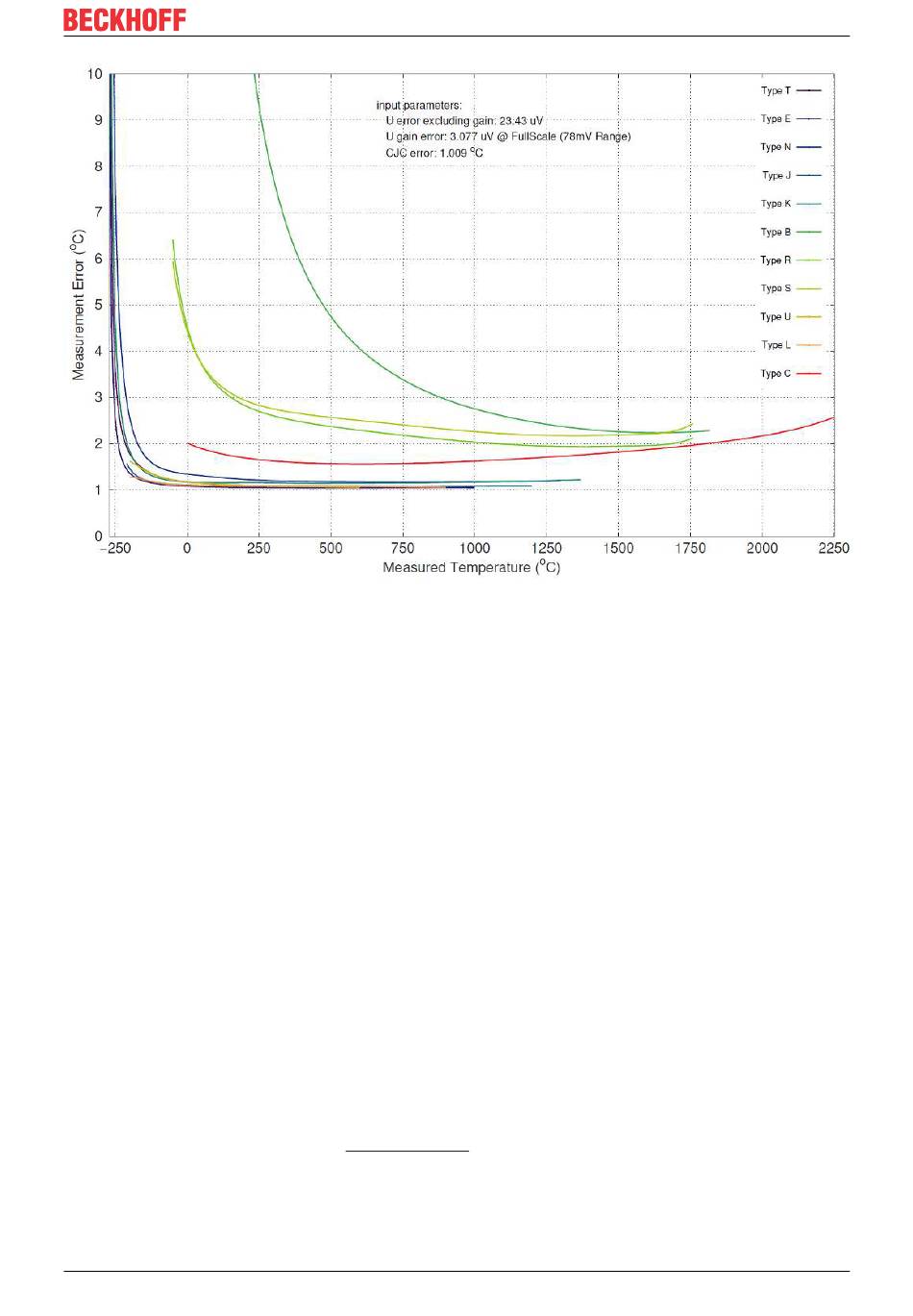

Abb. 7: Beispielhafte Unsicherheitsbetrachtung der Auswertung von Thermoelementen mit einer
Thermoelementklemme EL331x
Es ist anhand der Abbildung deutlich zu erkennen, dass die Unsicherheit der gemessenen Temperatur
abhängig von der zu messenden Temperatur sind. Vor allem im unteren Temperaturbereich, dort wo eine
starke Nichtlinearität von Spannung und Temperatur besteht, steigt die Unsicherheit der
Temperaturmessung deutlich an.
Beckhoff bietet einige Produkte zur Auswertung von Thermoelementen an, u.a.
• EL331x-0000: EtherCAT-Klemme, 1/2/4/8-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit
• EL3314-0002: EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 24 Bit,
galvanisch getrennt
• EL3314-0010: EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 24 Bit,
hochpräzise
• EL3314-0030: EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 24 Bit,
hochpräzise, extern kalibriert
• EL3314-0090: EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit,
TwinSAFE SC
• ELM370x-xxxx: EtherCAT-Klemme, 2/4-Kanal-Analog-Eingang, Multifunktion, 24 Bit, 10 kSps
• ELM334x-xxxx: EtherCAT Messtechnikserie, Thermoelementeingang, Mini-Thermoelement-Stecker
• EP3314-0002: EtherCAT Box, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit, M12
• EPP3314-0002: EtherCAT P-Box, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit, M12
• KL331x: Busklemme, 1/2/4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit
• EJ3318: EtherCAT-Steckmodul, 8-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit
Die aktuelle Übersicht ist zu finden auf www.beckhoff.de
