5.2.3.3
Status-LEDs an den Signalanschlüssen
Für jeden Kanal gibt es eine grüne LED Run und eine rote LED Error.
Eine einwandfreie Funktion besteht wenn die grüne LED Run leuchtet und die rote LED Error aus ist.

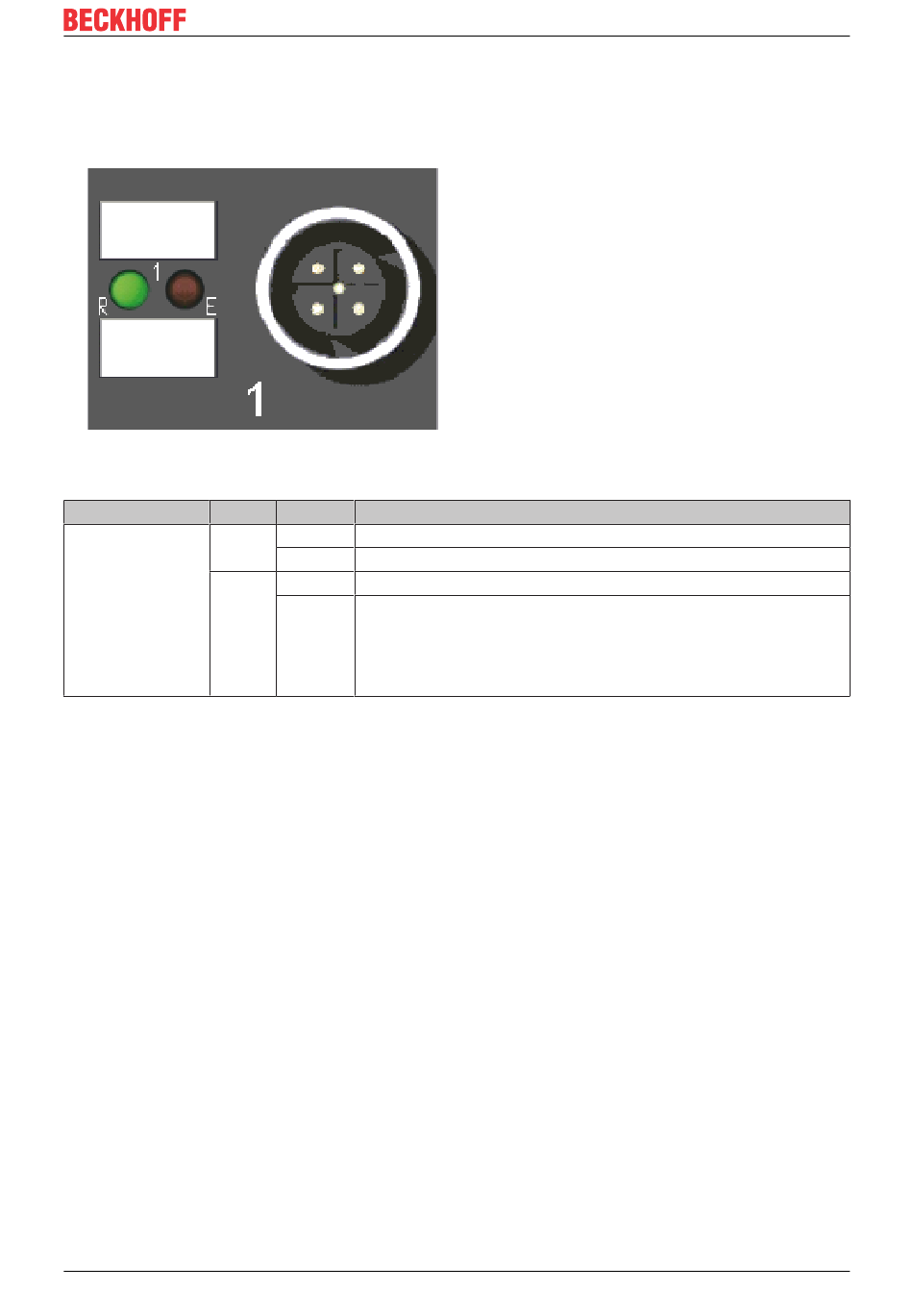

Abb. 10: Status-LEDs an den Signalanschlüssen
Anschluss
LED
M12-Buchse Nr.
R
1-4
links
E
rechts
EP3204-0002 und EP3314-0002
Anzeige Bedeutung
aus
keine Datenübertragung zum A/D-Wandler
grün
Datenübertragung zum A/D-Wandler
aus
einwandfreie Funktion
rot
Fehler:
• Drahtbruch oder
• Messwert außerhalb des Messbereichs oder
• Temperaturkompensation außerhalb des Gültigkeitsbereich
Version: 2.6
Montage und Anschluss
39
