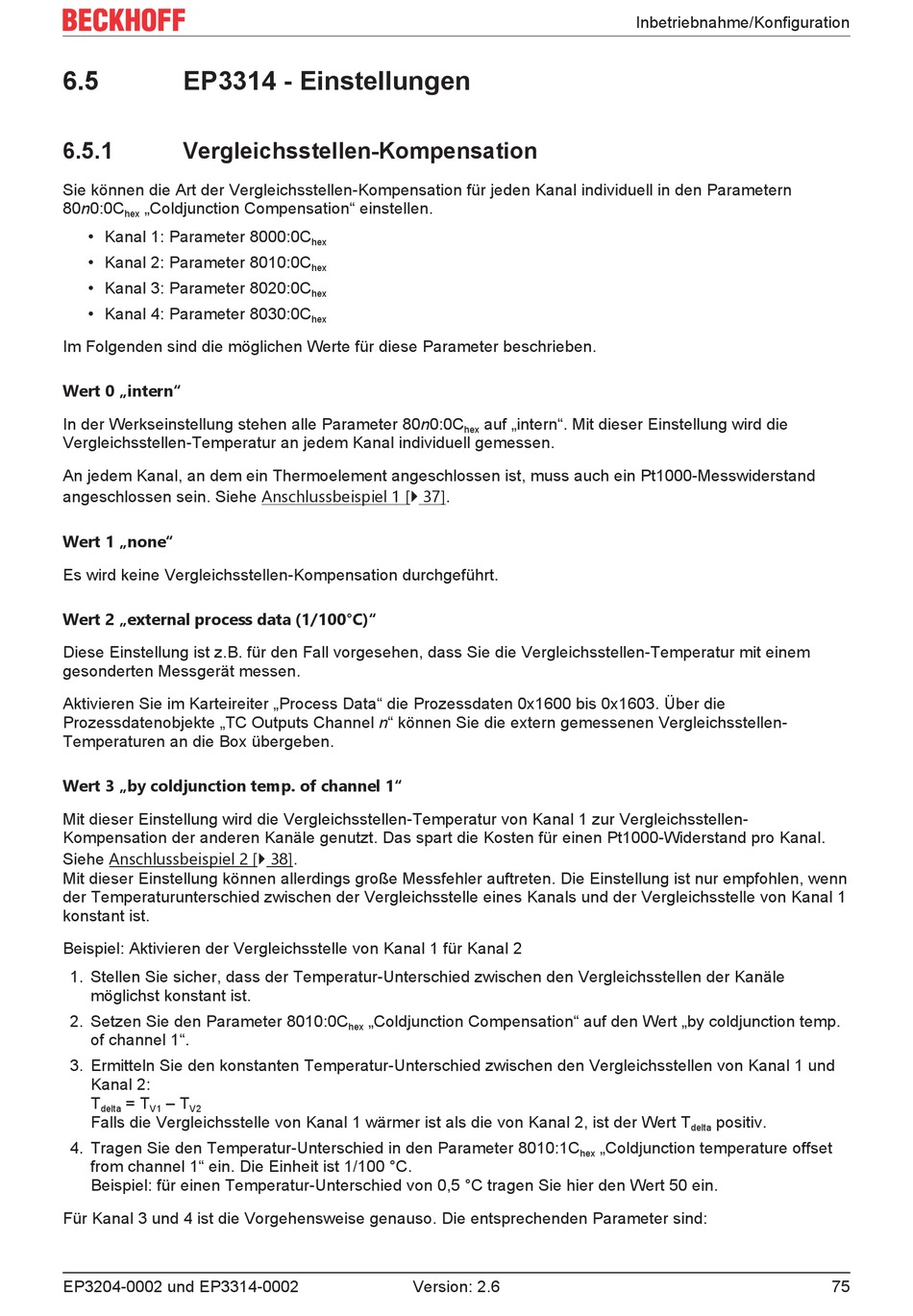

6.5
EP3314 - Einstellungen
6.5.1
Vergleichsstellen-Kompensation
Sie können die Art der Vergleichsstellen-Kompensation für jeden Kanal individuell in den Parametern
80n0:0C
„Coldjunction Compensation" einstellen.
hex
• Kanal 1: Parameter 8000:0C
• Kanal 2: Parameter 8010:0C
• Kanal 3: Parameter 8020:0C
• Kanal 4: Parameter 8030:0C
Im Folgenden sind die möglichen Werte für diese Parameter beschrieben.
Wert 0 „intern"
In der Werkseinstellung stehen alle Parameter 80n0:0C
Vergleichsstellen-Temperatur an jedem Kanal individuell gemessen.
An jedem Kanal, an dem ein Thermoelement angeschlossen ist, muss auch ein Pt1000-Messwiderstand
angeschlossen sein. Siehe Anschlussbeispiel 1 [} 37].
Wert 1 „none"
Es wird keine Vergleichsstellen-Kompensation durchgeführt.
Wert 2 „external process data (1/100°C)"
Diese Einstellung ist z.B. für den Fall vorgesehen, dass Sie die Vergleichsstellen-Temperatur mit einem
gesonderten Messgerät messen.
Aktivieren Sie im Karteireiter „Process Data" die Prozessdaten 0x1600 bis 0x1603. Über die
Prozessdatenobjekte „TC Outputs Channel n" können Sie die extern gemessenen Vergleichsstellen-
Temperaturen an die Box übergeben.
Wert 3 „by coldjunction temp. of channel 1"
Mit dieser Einstellung wird die Vergleichsstellen-Temperatur von Kanal 1 zur Vergleichsstellen-
Kompensation der anderen Kanäle genutzt. Das spart die Kosten für einen Pt1000-Widerstand pro Kanal.
Siehe Anschlussbeispiel 2 [} 38].
Mit dieser Einstellung können allerdings große Messfehler auftreten. Die Einstellung ist nur empfohlen, wenn
der Temperaturunterschied zwischen der Vergleichsstelle eines Kanals und der Vergleichsstelle von Kanal 1
konstant ist.
Beispiel: Aktivieren der Vergleichsstelle von Kanal 1 für Kanal 2
1. Stellen Sie sicher, dass der Temperatur-Unterschied zwischen den Vergleichsstellen der Kanäle
möglichst konstant ist.
2. Setzen Sie den Parameter 8010:0C
of channel 1".
3. Ermitteln Sie den konstanten Temperatur-Unterschied zwischen den Vergleichsstellen von Kanal 1 und
Kanal 2:
T
= T
– T
delta
V1
V2
Falls die Vergleichsstelle von Kanal 1 wärmer ist als die von Kanal 2, ist der Wert T
4. Tragen Sie den Temperatur-Unterschied in den Parameter 8010:1C
from channel 1" ein. Die Einheit ist 1/100 °C.
Beispiel: für einen Temperatur-Unterschied von 0,5 °C tragen Sie hier den Wert 50 ein.
Für Kanal 3 und 4 ist die Vorgehensweise genauso. Die entsprechenden Parameter sind:
EP3204-0002 und EP3314-0002
hex
hex
hex
hex
hex
„Coldjunction Compensation" auf den Wert „by coldjunction temp.
hex
Version: 2.6
Inbetriebnahme/Konfiguration
auf „intern". Mit dieser Einstellung wird die
„Coldjunction temperature offset
hex
positiv.
delta
