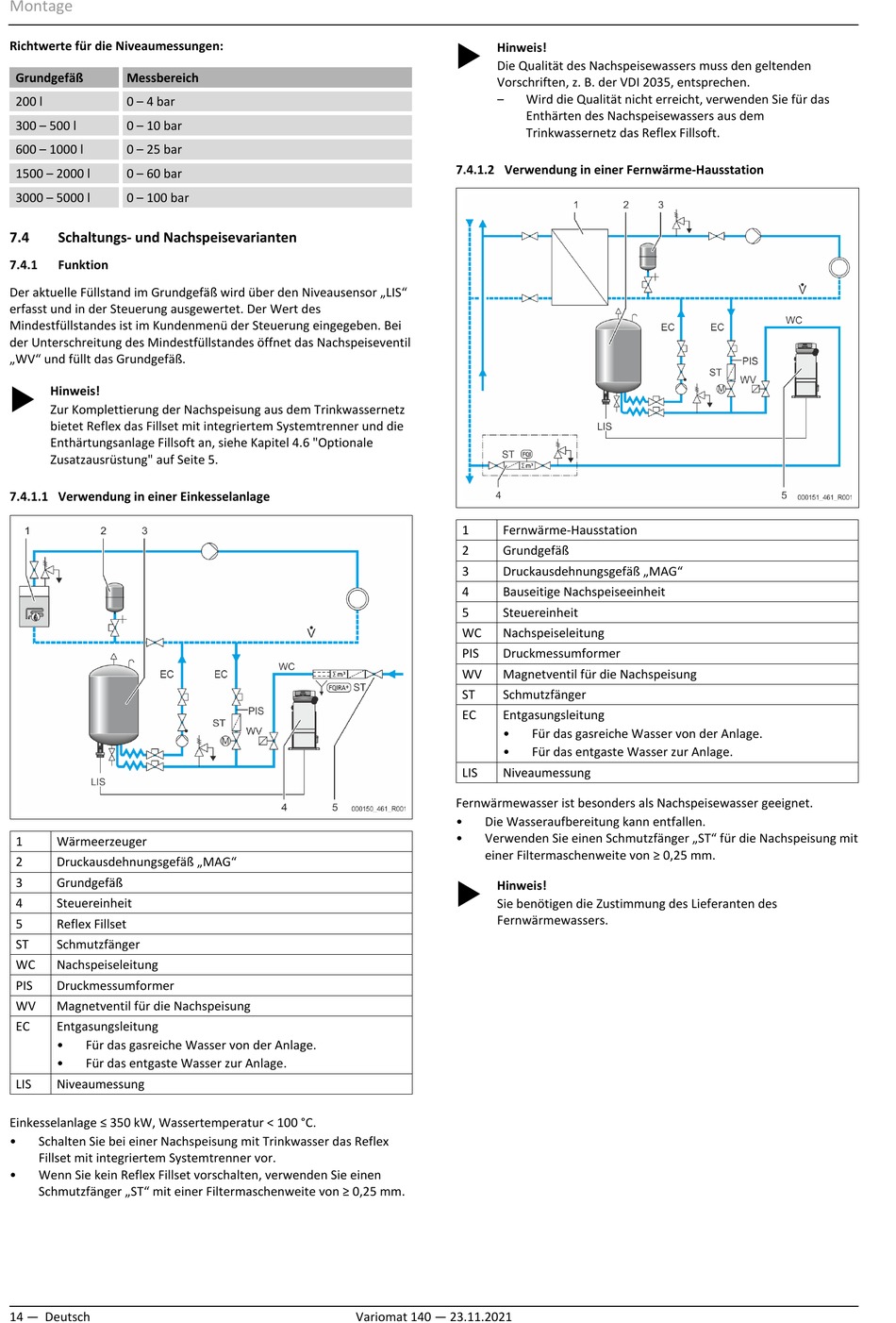

Montage
Richtwerte für die Niveaumessungen:
Grundgefäß
Messbereich
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Schaltungs- und Nachspeisevarianten
7.4.1
Funktion
Der aktuelle Füllstand im Grundgefäß wird über den Niveausensor „LIS"
erfasst und in der Steuerung ausgewertet. Der Wert des
Mindestfüllstandes ist im Kundenmenü der Steuerung eingegeben. Bei
der Unterschreitung des Mindestfüllstandes öffnet das Nachspeiseventil
„WV" und füllt das Grundgefäß.
Hinweis!
Zur Komplettierung der Nachspeisung aus dem Trinkwassernetz
bietet Reflex das Fillset mit integriertem Systemtrenner und die
Enthärtungsanlage Fillsoft an, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 5.
7.4.1.1 Verwendung in einer Einkesselanlage
1
Wärmeerzeuger
2
Druckausdehnungsgefäß „MAG"
3
Grundgefäß
4
Steuereinheit
5
Reflex Fillset
ST
Schmutzfänger
WC
Nachspeiseleitung
PIS
Druckmessumformer
WV
Magnetventil für die Nachspeisung
EC
Entgasungsleitung
•
Für das gasreiche Wasser von der Anlage.
•
Für das entgaste Wasser zur Anlage.
LIS
Niveaumessung
Einkesselanlage ≤ 350 kW, Wassertemperatur < 100 °C.
•
Schalten Sie bei einer Nachspeisung mit Trinkwasser das Reflex
Fillset mit integriertem Systemtrenner vor.
•
Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen
Schmutzfänger „ST" mit einer Filtermaschenweite von ≥ 0,25 mm.
14 — Deutsch
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden
Vorschriften, z. B. der VDI 2035, entsprechen.
–
7.4.1.2 Verwendung in einer Fernwärme-Hausstation
1
Fernwärme-Hausstation
2
Grundgefäß
3
Druckausdehnungsgefäß „MAG"
4
Bauseitige Nachspeiseeinheit
5
Steuereinheit
WC
Nachspeiseleitung
PIS
Druckmessumformer
WV
Magnetventil für die Nachspeisung
ST
Schmutzfänger
EC
Entgasungsleitung
•
•
LIS
Niveaumessung
Fernwärmewasser ist besonders als Nachspeisewasser geeignet.
•
Die Wasseraufbereitung kann entfallen.
•
Verwenden Sie einen Schmutzfänger „ST" für die Nachspeisung mit
einer Filtermaschenweite von ≥ 0,25 mm.
Hinweis!
Sie benötigen die Zustimmung des Lieferanten des
Fernwärmewassers.
Variomat 140 — 23.11.2021
Wird die Qualität nicht erreicht, verwenden Sie für das
Enthärten des Nachspeisewassers aus dem
Trinkwassernetz das Reflex Fillsoft.
Für das gasreiche Wasser von der Anlage.
Für das entgaste Wasser zur Anlage.
