4.3.2
Typenschlüssel
Nr.
1
Bezeichnung der
Steuereinheit
2
Pumpenanzahl
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Grundgefäß „VG"
4
Nennvolumen
5
Folgegefäß „VF"
6
Nennvolumen

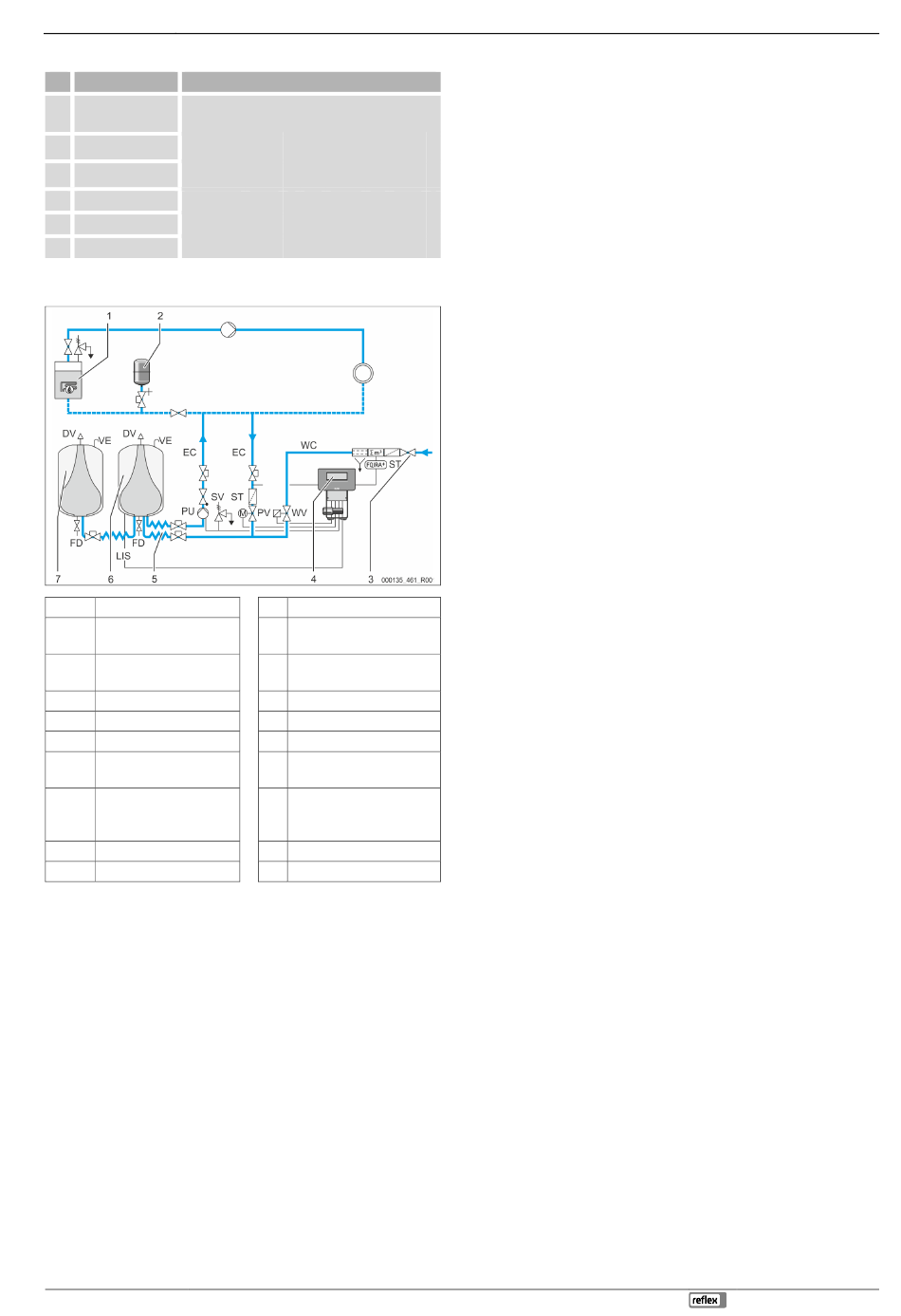

4.4
Funktion
1
Heizungsanlage
2
Druckausdehnungsgefäß
„MAG"
3
Reflex Fillset Impuls
4
Steuereinheit
5
Hydraulische Zuläufe
6
Luftraum Grundgefäß
7
Luftraum Folgegefäß
ST
Schmutzfänger
FQIRA+ Kontaktwasserzähler
WC
Nachspeiseleitung
Ausdehnungsgefäß
Es können ein Grundgefäß und optional mehrere Folgegefäße
angeschlossen sein. Eine Membrane trennt die Gefäße in einen Luft-
und einem Wasserraum und verhindert so das Eindringen von
Luftsauerstoff in das Ausdehnungswasser. Der Luftraum steht über eine
Leitung „VE" mit der Atmosphäre in Verbindung. Das Grundgefäß wird
mit der Steuereinheit hydraulisch flexibel verbunden. Das sichert die
Funktion der Niveaumessung „LIS", die mit einer Druckmessdose
arbeitet.
Steuereinheit
Die Steuereinheit beinhaltet die Hydraulik und die Steuerung. Der Druck
wird über den Drucksensor „PIS", das Niveau über die Druckmessdose
„LIS" erfasst und im Display von der Steuerung angezeigt.
Druck halten
Wird das Wasser aufgeheizt, steigt der Druck im Anlagensystem. Bei
Überschreitung des an der Steuerung eingestellten Druckes öffnet das
Überströmventil „PV" und lässt Wasser aus der Anlage über die
Ausdehnungsleitung „EC" in das Grundgefäß ab. Der Druck im System
fällt wieder. Kühlt sich das Wasser ab, fällt der Druck im Anlagensystem.
Bei Unterschreitung des eingestellten Drucks wird die Pumpe „PU"
Typenschlüssel (Beispiel)
1
2
3
4
5
6
WV Nachspeiseventil
PIS Drucksensor
PV
Überströmventil
(Motorkugelhahn)
PU Pumpe (Druckerhaltung)
SV
Sicherheitsventil
EC
Ausdehnungsleitung
Füll- und
FD
Entleerungshahn
LIS Druckmessdose zur
Ermittlung vom Niveau
Wasserstand
DV Entgasungsventil
VE
Be- und Entlüftung
Variomat 140 — 23.11.2021
eingeschaltet und fördert Wasser aus dem Grundgefäß über die
Ausdehnungsleitung „EC" zurück in die Anlage. Der Druck im
Anlagensystem steigt an. Die Druckerhaltung wird durch die Steuerung
gewährleistet und durch das Druckausdehnungsgefäß „MAG" zusätzlich
stabilisiert.
Entgasen
Für die Entgasung des Anlagenwassers werden zwei
Ausdehnungsleitungen „EC" benötigt. Eine Leitung für das gasreiche
Wasser von der Anlage und eine Rückleitung für das entgaste Wasser
zur Anlage. Während der Entgasung befinden sich die Pumpe „PU" und
das Überströmventil „PV" in Betrieb. Dadurch wird ein gasreicher
Teilstrom des Anlagenwassers V über das drucklose Grundgefäß
geführt. Hier werden die freien und gelösten Gase über den
Atmosphärendruck aus dem Wasser ausgeschieden und über das
Entgasungsventil „DV" abgeführt. Die Steuerung gewährleistet den
hydraulischen Abgleich durch die Regelung des Hubes vom
Überströmventil „PV" (Motorkugelhahn). Dieser Prozess kann in drei
verschiedenen Varianten (Dauer-, Intervall- oder Nachlaufentgasung)
angewendet werden.
Nachspeisen
Wird der Mindestwasserstand im Grundgefäß unterschritten, öffnet das
Nachspeiseventil „WV" so lange bis das gewünschte Niveau wieder
erreicht ist. Beim Nachspeisen werden die Anzahl der Anforderungen,
Zeit und die Nachspeisezeit während eines Zyklus überwacht. In
Verbindung mit einem Kontaktwasserzähler FQIRA+, werden die
jeweilige einzelne Nachspeisemenge und die Gesamtnachspeisemenge
überwacht.
4.5
Lieferumfang
Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt
auf der Verpackung angezeigt. Prüfen Sie sofort nach dem
Wareneingang die Lieferung auf Vollständigkeit und Beschädigungen.
Zeigen Sie Transportschäden sofort an.
Grundausrüstung zur Druckhaltung:
•
Das Gerät auf einer Palette.
–
Steuereinheit und Grundgefäß „VG".
–
Grundgefäß mit Zubehör am Behälterfuß verpackt.
•
Be- und Entlüftung „VE"
•
Entgasungsventil „DV
•
Reduziermuffe
•
Druckmessdose „LIS"
–
Folientasche mit Bedienungsanleitung.
4.6
Optionale Zusatzausrüstung
Folgende Zusatzausrüstungen sind für das Gerät erhältlich:
•
Wärmedämmung für das Grundgefäß
•
Folgegefäße
–
Mit Zubehör am Behälterfuß verpackt
•
Be- und Entlüftung „VE"
•
Entgasungsventil „DV
•
Reduziermuffe
•
Zusatzausrüstung mit BOB Rohr für Temperaturbegrenzer „TAZ+"
•
Fillset für die Nachspeisung mit Wasser.
–
Mit integriertem Systemtrenner, Wasserzähler,
Schmutzfänger und Absperrungen für die Nachspeiseleitung
„WC".
•
Fillset Impuls mit Kontaktwasserzähler FQIRA+ für die
Nachspeisung mit Wasser.
•
Servitec für die Nachspeisung und Entgasung.
•
Fillsoft für die Enthärtung des Nachspeisewassers aus dem
Trinkwassernetz.
–
Das Fillsoft wird zwischen dem Fillset und dem Gerät
geschaltet. Die Steuerung des Gerätes wertet die
Nachspeisemengen aus und signalisiert den erforderlichen
Wechsel der Enthärtungspatronen.
•
Erweiterungen für die Steuerung des Gerätes:
–
I/O Module für die klassische Kommunikation, siehe Kapitel 5
"I/O-Modul (optionales Erweiterungsmodul)" auf Seite 6.
Gerätebeschreibung
Deutsch — 5
