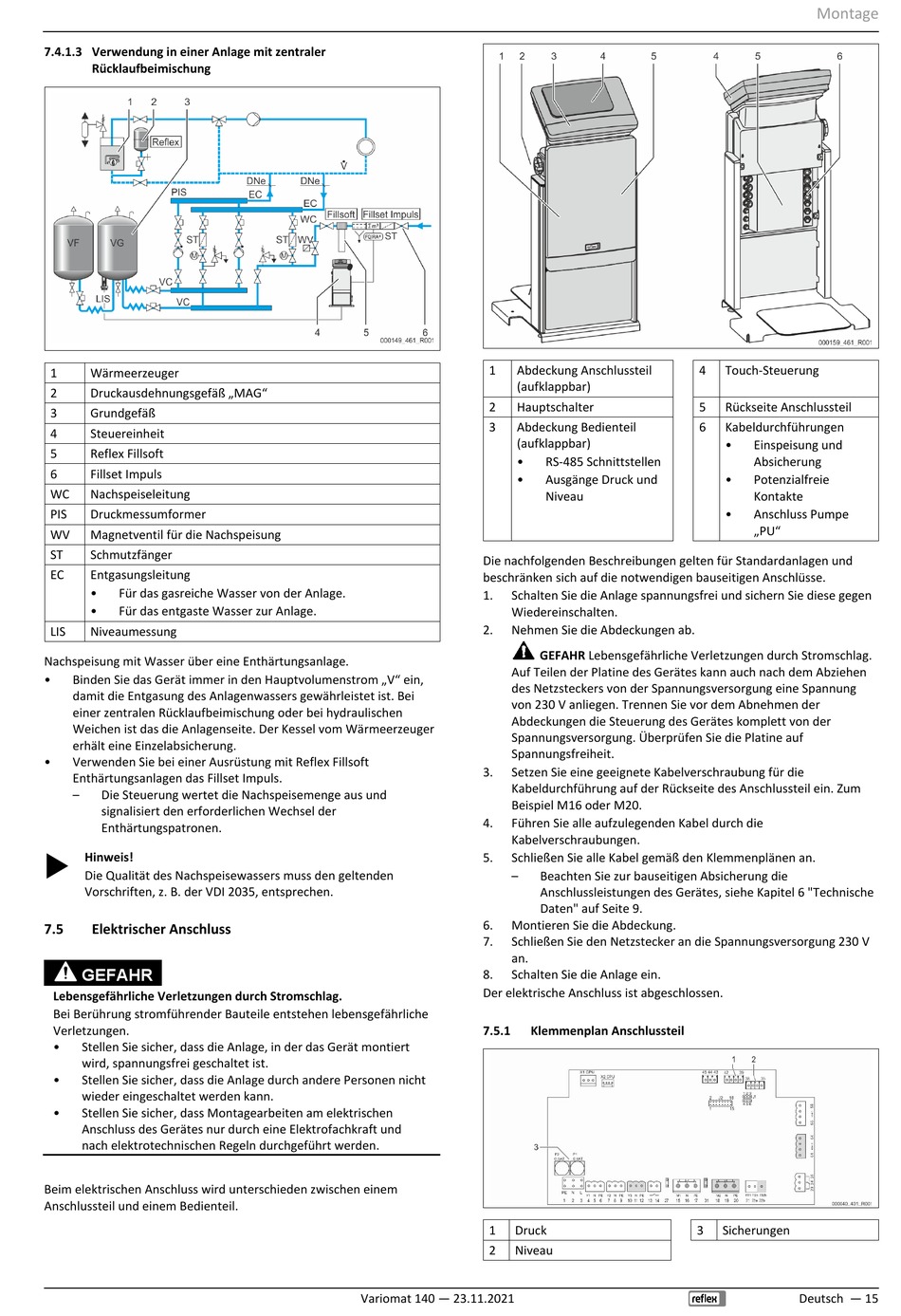

7.4.1.3 Verwendung in einer Anlage mit zentraler
Rücklaufbeimischung
1
Wärmeerzeuger
2
Druckausdehnungsgefäß „MAG"
3
Grundgefäß
4
Steuereinheit
5
Reflex Fillsoft
6
Fillset Impuls
WC
Nachspeiseleitung
PIS
Druckmessumformer
WV
Magnetventil für die Nachspeisung
ST
Schmutzfänger
EC
Entgasungsleitung
•
Für das gasreiche Wasser von der Anlage.
•
Für das entgaste Wasser zur Anlage.
LIS
Niveaumessung
Nachspeisung mit Wasser über eine Enthärtungsanlage.
•
Binden Sie das Gerät immer in den Hauptvolumenstrom „V" ein,
damit die Entgasung des Anlagenwassers gewährleistet ist. Bei
einer zentralen Rücklaufbeimischung oder bei hydraulischen
Weichen ist das die Anlagenseite. Der Kessel vom Wärmeerzeuger
erhält eine Einzelabsicherung.
•
Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft
Enthärtungsanlagen das Fillset Impuls.
–
Die Steuerung wertet die Nachspeisemenge aus und
signalisiert den erforderlichen Wechsel der
Enthärtungspatronen.
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden
Vorschriften, z. B. der VDI 2035, entsprechen.
7.5
Elektrischer Anschluss
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert
wird, spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht
wieder eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen
Anschluss des Gerätes nur durch eine Elektrofachkraft und
nach elektrotechnischen Regeln durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem
Anschlussteil und einem Bedienteil.
1
Abdeckung Anschlussteil
(aufklappbar)
2
Hauptschalter
3
Abdeckung Bedienteil
(aufklappbar)
•
•
Die nachfolgenden Beschreibungen gelten für Standardanlagen und
beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1.
Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2.
Nehmen Sie die Abdeckungen ab.
Auf Teilen der Platine des Gerätes kann auch nach dem Abziehen
des Netzsteckers von der Spannungsversorgung eine Spannung
von 230 V anliegen. Trennen Sie vor dem Abnehmen der
Abdeckungen die Steuerung des Gerätes komplett von der
Spannungsversorgung. Überprüfen Sie die Platine auf
Spannungsfreiheit.
3.
Setzen Sie eine geeignete Kabelverschraubung für die
Kabeldurchführung auf der Rückseite des Anschlussteil ein. Zum
Beispiel M16 oder M20.
4.
Führen Sie alle aufzulegenden Kabel durch die
Kabelverschraubungen.
5.
Schließen Sie alle Kabel gemäß den Klemmenplänen an.
–
6.
Montieren Sie die Abdeckung.
7.
Schließen Sie den Netzstecker an die Spannungsversorgung 230 V
an.
8.
Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
7.5.1
Klemmenplan Anschlussteil
1
Druck
2
Niveau
Variomat 140 — 23.11.2021
4
5
6
RS-485 Schnittstellen
Ausgänge Druck und
Niveau
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag.
Beachten Sie zur bauseitigen Absicherung die
Anschlussleistungen des Gerätes, siehe Kapitel 6 "Technische
Daten" auf Seite 9.
3
Montage
Touch-Steuerung
Rückseite Anschlussteil
Kabeldurchführungen
•
Einspeisung und
Absicherung
•
Potenzialfreie
Kontakte
•
Anschluss Pumpe
„PU"
Sicherungen
Deutsch — 15
