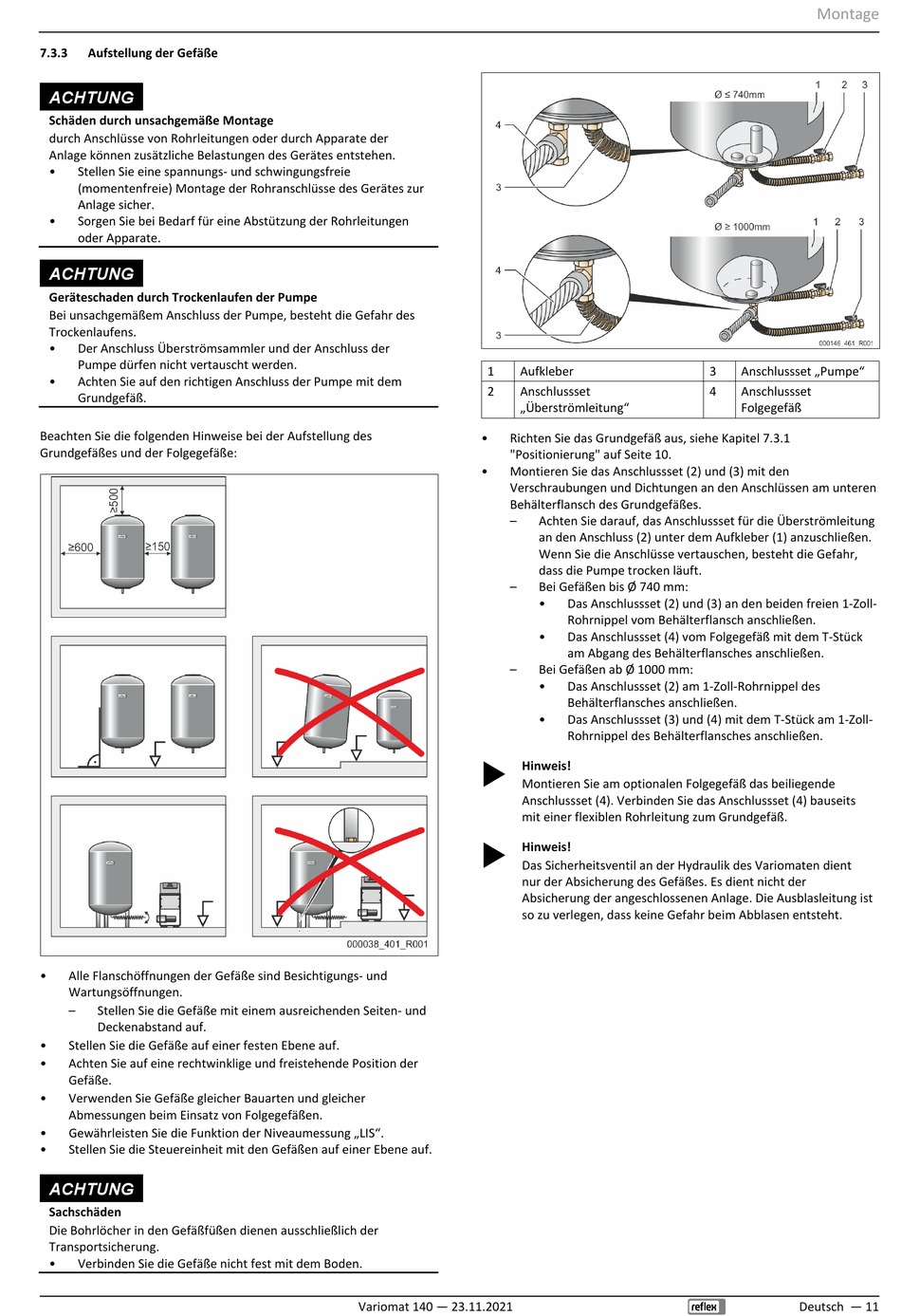

7.3.3
Aufstellung der Gefäße
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der
Anlage können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie
(momentenfreie) Montage der Rohranschlüsse des Gerätes zur
Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen
oder Apparate.
ACHTUNG
Geräteschaden durch Trockenlaufen der Pumpe
Bei unsachgemäßem Anschluss der Pumpe, besteht die Gefahr des
Trockenlaufens.
•
Der Anschluss Überströmsammler und der Anschluss der
Pumpe dürfen nicht vertauscht werden.
•
Achten Sie auf den richtigen Anschluss der Pumpe mit dem
Grundgefäß.
Beachten Sie die folgenden Hinweise bei der Aufstellung des
Grundgefäßes und der Folgegefäße:
•
Alle Flanschöffnungen der Gefäße sind Besichtigungs- und
Wartungsöffnungen.
–
Stellen Sie die Gefäße mit einem ausreichenden Seiten- und
Deckenabstand auf.
•
Stellen Sie die Gefäße auf einer festen Ebene auf.
•
Achten Sie auf eine rechtwinklige und freistehende Position der
Gefäße.
•
Verwenden Sie Gefäße gleicher Bauarten und gleicher
Abmessungen beim Einsatz von Folgegefäßen.
•
Gewährleisten Sie die Funktion der Niveaumessung „LIS".
•
Stellen Sie die Steuereinheit mit den Gefäßen auf einer Ebene auf.
ACHTUNG
Sachschäden
Die Bohrlöcher in den Gefäßfüßen dienen ausschließlich der
Transportsicherung.
•
Verbinden Sie die Gefäße nicht fest mit dem Boden.
1
Aufkleber
2
Anschlussset
„Überströmleitung"
•
Richten Sie das Grundgefäß aus, siehe Kapitel 7.3.1
"Positionierung" auf Seite 10.
•
Montieren Sie das Anschlussset (2) und (3) mit den
Verschraubungen und Dichtungen an den Anschlüssen am unteren
Behälterflansch des Grundgefäßes.
–
–
–
Hinweis!
Montieren Sie am optionalen Folgegefäß das beiliegende
Anschlussset (4). Verbinden Sie das Anschlussset (4) bauseits
mit einer flexiblen Rohrleitung zum Grundgefäß.
Hinweis!
Das Sicherheitsventil an der Hydraulik des Variomaten dient
nur der Absicherung des Gefäßes. Es dient nicht der
Absicherung der angeschlossenen Anlage. Die Ausblasleitung ist
so zu verlegen, dass keine Gefahr beim Abblasen entsteht.
Variomat 140 — 23.11.2021
3
4
Achten Sie darauf, das Anschlussset für die Überströmleitung
an den Anschluss (2) unter dem Aufkleber (1) anzuschließen.
Wenn Sie die Anschlüsse vertauschen, besteht die Gefahr,
dass die Pumpe trocken läuft.
Bei Gefäßen bis Ø 740 mm:
•
Das Anschlussset (2) und (3) an den beiden freien 1-Zoll-
Rohrnippel vom Behälterflansch anschließen.
•
Das Anschlussset (4) vom Folgegefäß mit dem T-Stück
am Abgang des Behälterflansches anschließen.
Bei Gefäßen ab Ø 1000 mm:
•
Das Anschlussset (2) am 1-Zoll-Rohrnippel des
Behälterflansches anschließen.
•
Das Anschlussset (3) und (4) mit dem T-Stück am 1-Zoll-
Rohrnippel des Behälterflansches anschließen.
Montage
Anschlussset „Pumpe"
Anschlussset
Folgegefäß
Deutsch — 11
