12

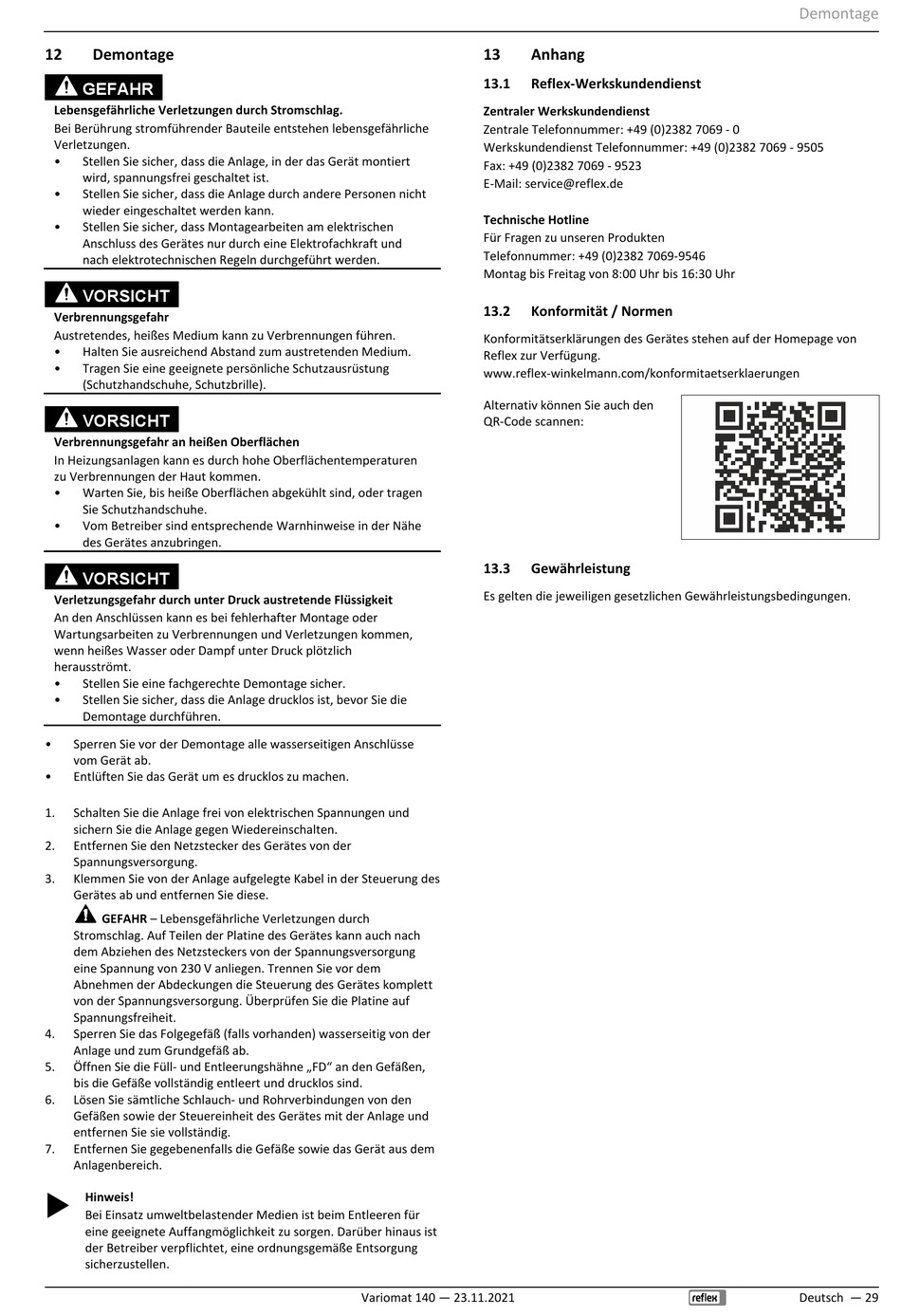

Demontage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert
wird, spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht
wieder eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen
Anschluss des Gerätes nur durch eine Elektrofachkraft und
nach elektrotechnischen Regeln durchgeführt werden.
VORSICHT
Verbrennungsgefahr
Austretendes, heißes Medium kann zu Verbrennungen führen.
•
Halten Sie ausreichend Abstand zum austretenden Medium.
•
Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen
zu Verbrennungen der Haut kommen.
•
Warten Sie, bis heiße Oberflächen abgekühlt sind, oder tragen
Sie Schutzhandschuhe.
•
Vom Betreiber sind entsprechende Warnhinweise in der Nähe
des Gerätes anzubringen.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen,
wenn heißes Wasser oder Dampf unter Druck plötzlich
herausströmt.
•
Stellen Sie eine fachgerechte Demontage sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie die
Demontage durchführen.
•
Sperren Sie vor der Demontage alle wasserseitigen Anschlüsse
vom Gerät ab.
•
Entlüften Sie das Gerät um es drucklos zu machen.
1.
Schalten Sie die Anlage frei von elektrischen Spannungen und
sichern Sie die Anlage gegen Wiedereinschalten.
2.
Entfernen Sie den Netzstecker des Gerätes von der
Spannungsversorgung.
3.
Klemmen Sie von der Anlage aufgelegte Kabel in der Steuerung des
Gerätes ab und entfernen Sie diese.
GEFAHR – Lebensgefährliche Verletzungen durch
Stromschlag. Auf Teilen der Platine des Gerätes kann auch nach
dem Abziehen des Netzsteckers von der Spannungsversorgung
eine Spannung von 230 V anliegen. Trennen Sie vor dem
Abnehmen der Abdeckungen die Steuerung des Gerätes komplett
von der Spannungsversorgung. Überprüfen Sie die Platine auf
Spannungsfreiheit.
4.
Sperren Sie das Folgegefäß (falls vorhanden) wasserseitig von der
Anlage und zum Grundgefäß ab.
5.
Öffnen Sie die Füll- und Entleerungshähne „FD" an den Gefäßen,
bis die Gefäße vollständig entleert und drucklos sind.
6.
Lösen Sie sämtliche Schlauch- und Rohrverbindungen von den
Gefäßen sowie der Steuereinheit des Gerätes mit der Anlage und
entfernen Sie sie vollständig.
7.
Entfernen Sie gegebenenfalls die Gefäße sowie das Gerät aus dem
Anlagenbereich.
Hinweis!
Bei Einsatz umweltbelastender Medien ist beim Entleeren für
eine geeignete Auffangmöglichkeit zu sorgen. Darüber hinaus ist
der Betreiber verpflichtet, eine ordnungsgemäße Entsorgung
sicherzustellen.
13
Anhang
13.1
Reflex-Werkskundendienst
Zentraler Werkskundendienst
Zentrale Telefonnummer: +49 (0)2382 7069 - 0
Werkskundendienst Telefonnummer: +49 (0)2382 7069 - 9505
Fax: +49 (0)2382 7069 - 9523
E-Mail: service@reflex.de
Technische Hotline
Für Fragen zu unseren Produkten
Telefonnummer: +49 (0)2382 7069-9546
Montag bis Freitag von 8:00 Uhr bis 16:30 Uhr
13.2
Konformität / Normen
Konformitätserklärungen des Gerätes stehen auf der Homepage von
Reflex zur Verfügung.
www.reflex-winkelmann.com/konformitaetserklaerungen
Alternativ können Sie auch den
QR-Code scannen:
13.3
Gewährleistung
Es gelten die jeweiligen gesetzlichen Gewährleistungsbedingungen.
Variomat 140 — 23.11.2021
Demontage
Deutsch — 29
