Montage
6.4

Schaltungs- und Nachspeisevarianten

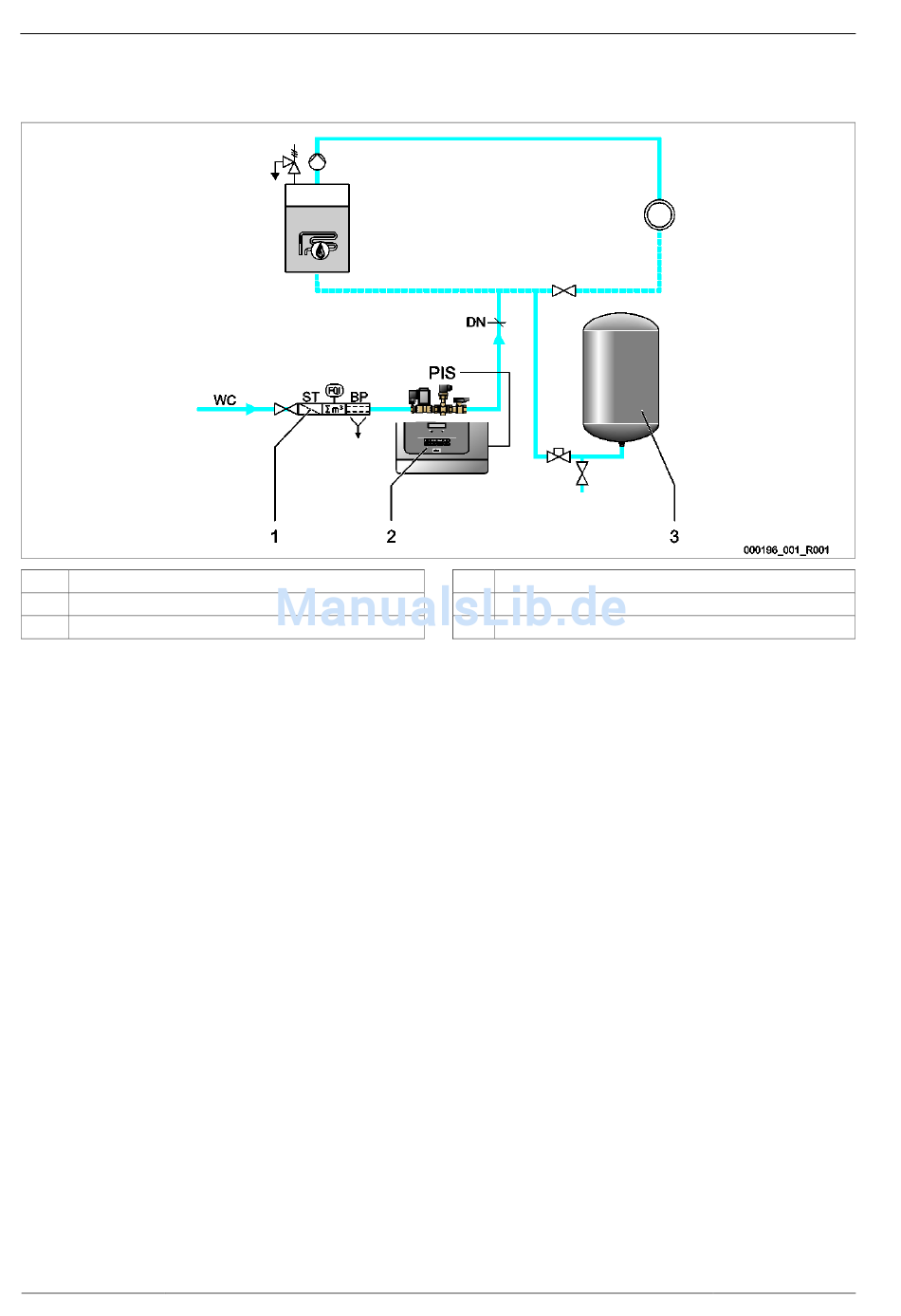

Beispielhafte Darstellung der druckabhängigen Nachspeisung mit „Fillcontrol Plus".
1 Fillset
2 Fillcontrol Plus
3 Membran-Druckausdehnungsgefäß MAG
In Anlagensysteme mit einem Membran-Druckausdehnungsgefäß überwacht der Drucksensor „PIS" im Gerät die Nachspeisung von
Frischwasser. Wird der erforderliche Fülldruck für die Nachspeisung von Wasser unterschritten, sendet der Drucksensor ein Signal an die
Steuerung des Gerätes. Die Nachspeisung wird freigeschaltet. Frischwasser wird in das Anlagensystem gespeist.
Gehen Sie wie folgt vor:
1. Aktivieren Sie im Kundenmenü den Modus „Magcontrol", siehe Kapitel 9.2.1 "Kundenmenü" auf Seite 34.
2. Schließen Sie die Druckleitung in die Nähe des Anschlusses vom Membran-Druckausdehnungsgefäß an.
– Dadurch stellen Sie sicher, dass der erforderliche Fülldruck für die Nachspeisung von Frischwasser über den Drucksensor „PIS"
erfasst wird.
– Für die Berechnung des Fülldrucks, siehe Kapitel 7.2 "Mindestbetriebsdruck P
3. Unterschreiten Sie nicht die erforderlichen Nennweiten für die Nachspeiseleitungen „WC".
– Dadurch vermeiden Sie eine ungewollte Taktung der Nachspeisung.
18 — Deutsch
PIS
WC
DC
Fillcontrol Plus — 06.07.2016 - Rev. B
Drucksensor
Nachspeiseleitung zum Gerät
Nennweite der Nachspeiseleitung
für Steuerung ermitteln" auf Seite 24.
