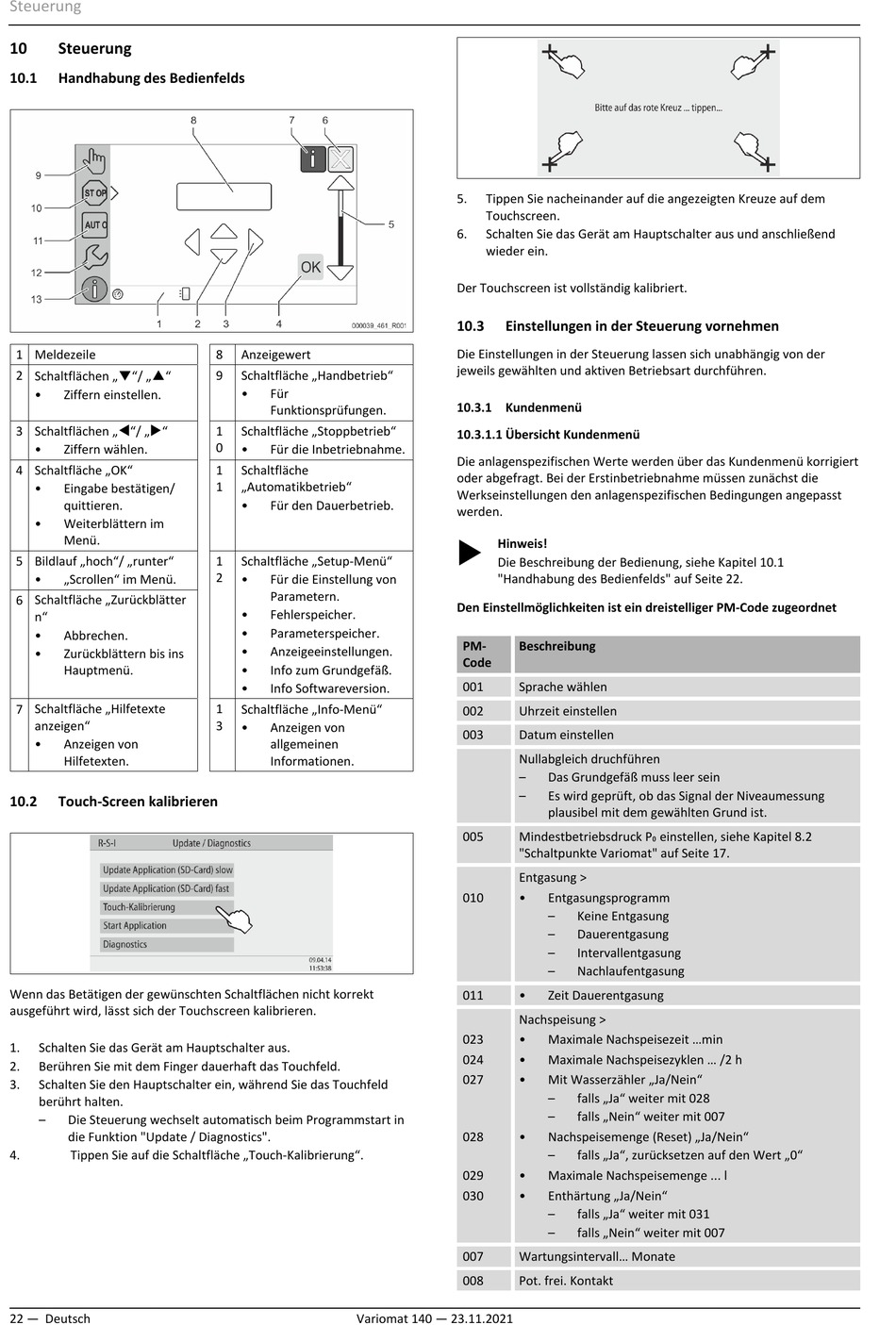

Steuerung
10
Steuerung
10.1
Handhabung des Bedienfelds
1 Meldezeile
2 Schaltflächen „▼"/ „▲"
•
Ziffern einstellen.
3 Schaltflächen „"/ „"
•
Ziffern wählen.
4 Schaltfläche „OK"
•
Eingabe bestätigen/
quittieren.
•
Weiterblättern im
Menü.
5 Bildlauf „hoch"/ „runter"
•
„Scrollen" im Menü.
6 Schaltfläche „Zurückblätter
n"
•
Abbrechen.
•
Zurückblättern bis ins
Hauptmenü.
7 Schaltfläche „Hilfetexte
anzeigen"
•
Anzeigen von
Hilfetexten.
10.2
Touch-Screen kalibrieren
Wenn das Betätigen der gewünschten Schaltflächen nicht korrekt
ausgeführt wird, lässt sich der Touchscreen kalibrieren.
1.
Schalten Sie das Gerät am Hauptschalter aus.
2.
Berühren Sie mit dem Finger dauerhaft das Touchfeld.
3.
Schalten Sie den Hauptschalter ein, während Sie das Touchfeld
berührt halten.
–
Die Steuerung wechselt automatisch beim Programmstart in
die Funktion "Update / Diagnostics".
4.
Tippen Sie auf die Schaltfläche „Touch-Kalibrierung".
22 — Deutsch
8
Anzeigewert
9
Schaltfläche „Handbetrieb"
•
Für
Funktionsprüfungen.
1
Schaltfläche „Stoppbetrieb"
0
•
Für die Inbetriebnahme.
1
Schaltfläche
1
„Automatikbetrieb"
•
Für den Dauerbetrieb.
1
Schaltfläche „Setup-Menü"
2
•
Für die Einstellung von
Parametern.
•
Fehlerspeicher.
•
Parameterspeicher.
•
Anzeigeeinstellungen.
•
Info zum Grundgefäß.
•
Info Softwareversion.
1
Schaltfläche „Info-Menü"
3
•
Anzeigen von
allgemeinen
Informationen.
Variomat 140 — 23.11.2021
5.
Tippen Sie nacheinander auf die angezeigten Kreuze auf dem
Touchscreen.
6.
Schalten Sie das Gerät am Hauptschalter aus und anschließend
wieder ein.
Der Touchscreen ist vollständig kalibriert.
10.3
Einstellungen in der Steuerung vornehmen
Die Einstellungen in der Steuerung lassen sich unabhängig von der
jeweils gewählten und aktiven Betriebsart durchführen.
10.3.1 Kundenmenü
10.3.1.1 Übersicht Kundenmenü
Die anlagenspezifischen Werte werden über das Kundenmenü korrigiert
oder abgefragt. Bei der Erstinbetriebnahme müssen zunächst die
Werkseinstellungen den anlagenspezifischen Bedingungen angepasst
werden.
Hinweis!
Die Beschreibung der Bedienung, siehe Kapitel 10.1
"Handhabung des Bedienfelds" auf Seite 22.
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet
PM-
Beschreibung
Code
001
Sprache wählen
002
Uhrzeit einstellen
003
Datum einstellen
Nullabgleich druchführen
–
Das Grundgefäß muss leer sein
–
Es wird geprüft, ob das Signal der Niveaumessung
plausibel mit dem gewählten Grund ist.
005
Mindestbetriebsdruck P
"Schaltpunkte Variomat" auf Seite 17.
Entgasung >
010
•
Entgasungsprogramm
–
Keine Entgasung
–
Dauerentgasung
–
Intervallentgasung
–
Nachlaufentgasung
011
•
Zeit Dauerentgasung
Nachspeisung >
023
•
Maximale Nachspeisezeit ...min
024
•
Maximale Nachspeisezyklen ... /2 h
027
•
Mit Wasserzähler „Ja/Nein"
–
falls „Ja" weiter mit 028
–
falls „Nein" weiter mit 007
028
•
Nachspeisemenge (Reset) „Ja/Nein"
–
falls „Ja", zurücksetzen auf den Wert „0"
029
•
Maximale Nachspeisemenge ... l
030
•
Enthärtung „Ja/Nein"
–
falls „Ja" weiter mit 031
–
falls „Nein" weiter mit 007
007
Wartungsintervall... Monate
008
Pot. frei. Kontakt
einstellen, siehe Kapitel 8.2
0
