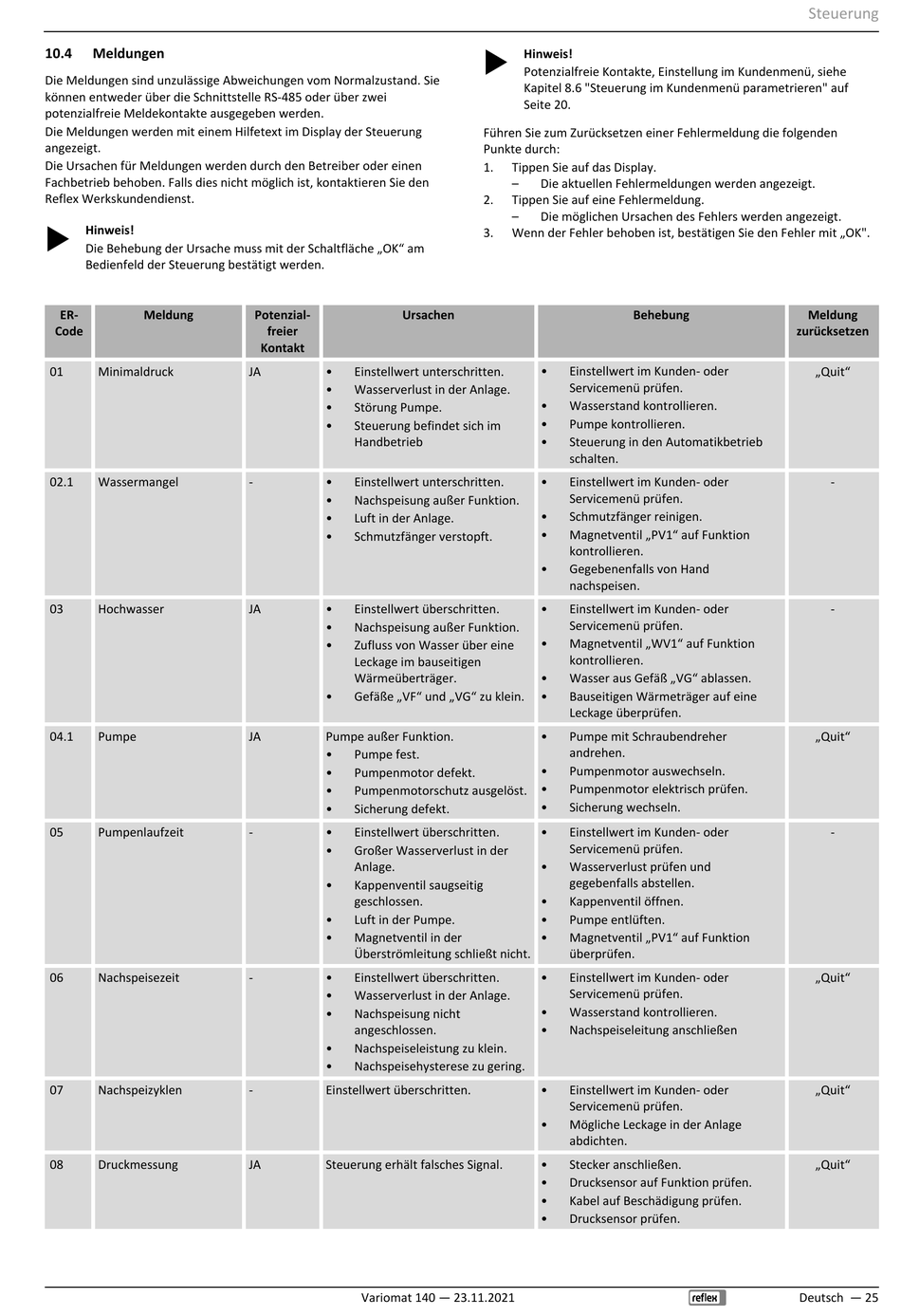

10.4
Meldungen
Die Meldungen sind unzulässige Abweichungen vom Normalzustand. Sie
können entweder über die Schnittstelle RS-485 oder über zwei
potenzialfreie Meldekontakte ausgegeben werden.
Die Meldungen werden mit einem Hilfetext im Display der Steuerung
angezeigt.
Die Ursachen für Meldungen werden durch den Betreiber oder einen
Fachbetrieb behoben. Falls dies nicht möglich ist, kontaktieren Sie den
Reflex Werkskundendienst.
Hinweis!
Die Behebung der Ursache muss mit der Schaltfläche „OK" am
Bedienfeld der Steuerung bestätigt werden.
ER-
Meldung
Code
01
Minimaldruck
02.1
Wassermangel
03
Hochwasser
04.1
Pumpe
05
Pumpenlaufzeit
06
Nachspeisezeit
07
Nachspeizyklen
08
Druckmessung
Potenzial-
Ursachen
freier
Kontakt
JA
•
Einstellwert unterschritten.
•
Wasserverlust in der Anlage.
•
Störung Pumpe.
•
Steuerung befindet sich im
Handbetrieb
-
•
Einstellwert unterschritten.
•
Nachspeisung außer Funktion.
•
Luft in der Anlage.
•
Schmutzfänger verstopft.
JA
•
Einstellwert überschritten.
•
Nachspeisung außer Funktion.
•
Zufluss von Wasser über eine
Leckage im bauseitigen
Wärmeüberträger.
•
Gefäße „VF" und „VG" zu klein.
JA
Pumpe außer Funktion.
•
Pumpe fest.
•
Pumpenmotor defekt.
•
Pumpenmotorschutz ausgelöst.
•
Sicherung defekt.
-
•
Einstellwert überschritten.
•
Großer Wasserverlust in der
Anlage.
•
Kappenventil saugseitig
geschlossen.
•
Luft in der Pumpe.
•
Magnetventil in der
Überströmleitung schließt nicht.
-
•
Einstellwert überschritten.
•
Wasserverlust in der Anlage.
•
Nachspeisung nicht
angeschlossen.
•
Nachspeiseleistung zu klein.
•
Nachspeisehysterese zu gering.
-
Einstellwert überschritten.
JA
Steuerung erhält falsches Signal.
Variomat 140 — 23.11.2021
Hinweis!
Potenzialfreie Kontakte, Einstellung im Kundenmenü, siehe
Kapitel 8.6 "Steuerung im Kundenmenü parametrieren" auf
Seite 20.
Führen Sie zum Zurücksetzen einer Fehlermeldung die folgenden
Punkte durch:
1.
Tippen Sie auf das Display.
–
Die aktuellen Fehlermeldungen werden angezeigt.
2.
Tippen Sie auf eine Fehlermeldung.
–
Die möglichen Ursachen des Fehlers werden angezeigt.
3.
Wenn der Fehler behoben ist, bestätigen Sie den Fehler mit „OK".
Behebung
•
Einstellwert im Kunden- oder
Servicemenü prüfen.
•
Wasserstand kontrollieren.
•
Pumpe kontrollieren.
•
Steuerung in den Automatikbetrieb
schalten.
•
Einstellwert im Kunden- oder
Servicemenü prüfen.
•
Schmutzfänger reinigen.
•
Magnetventil „PV1" auf Funktion
kontrollieren.
•
Gegebenenfalls von Hand
nachspeisen.
•
Einstellwert im Kunden- oder
Servicemenü prüfen.
•
Magnetventil „WV1" auf Funktion
kontrollieren.
•
Wasser aus Gefäß „VG" ablassen.
•
Bauseitigen Wärmeträger auf eine
Leckage überprüfen.
•
Pumpe mit Schraubendreher
andrehen.
•
Pumpenmotor auswechseln.
•
Pumpenmotor elektrisch prüfen.
•
Sicherung wechseln.
•
Einstellwert im Kunden- oder
Servicemenü prüfen.
•
Wasserverlust prüfen und
gegebenfalls abstellen.
•
Kappenventil öffnen.
•
Pumpe entlüften.
•
Magnetventil „PV1" auf Funktion
überprüfen.
•
Einstellwert im Kunden- oder
Servicemenü prüfen.
•
Wasserstand kontrollieren.
•
Nachspeiseleitung anschließen
•
Einstellwert im Kunden- oder
Servicemenü prüfen.
•
Mögliche Leckage in der Anlage
abdichten.
•
Stecker anschließen.
•
Drucksensor auf Funktion prüfen.
•
Kabel auf Beschädigung prüfen.
•
Drucksensor prüfen.
Steuerung
Meldung
zurücksetzen
„Quit"
-
-
„Quit"
-
„Quit"
„Quit"
„Quit"
Deutsch — 25
