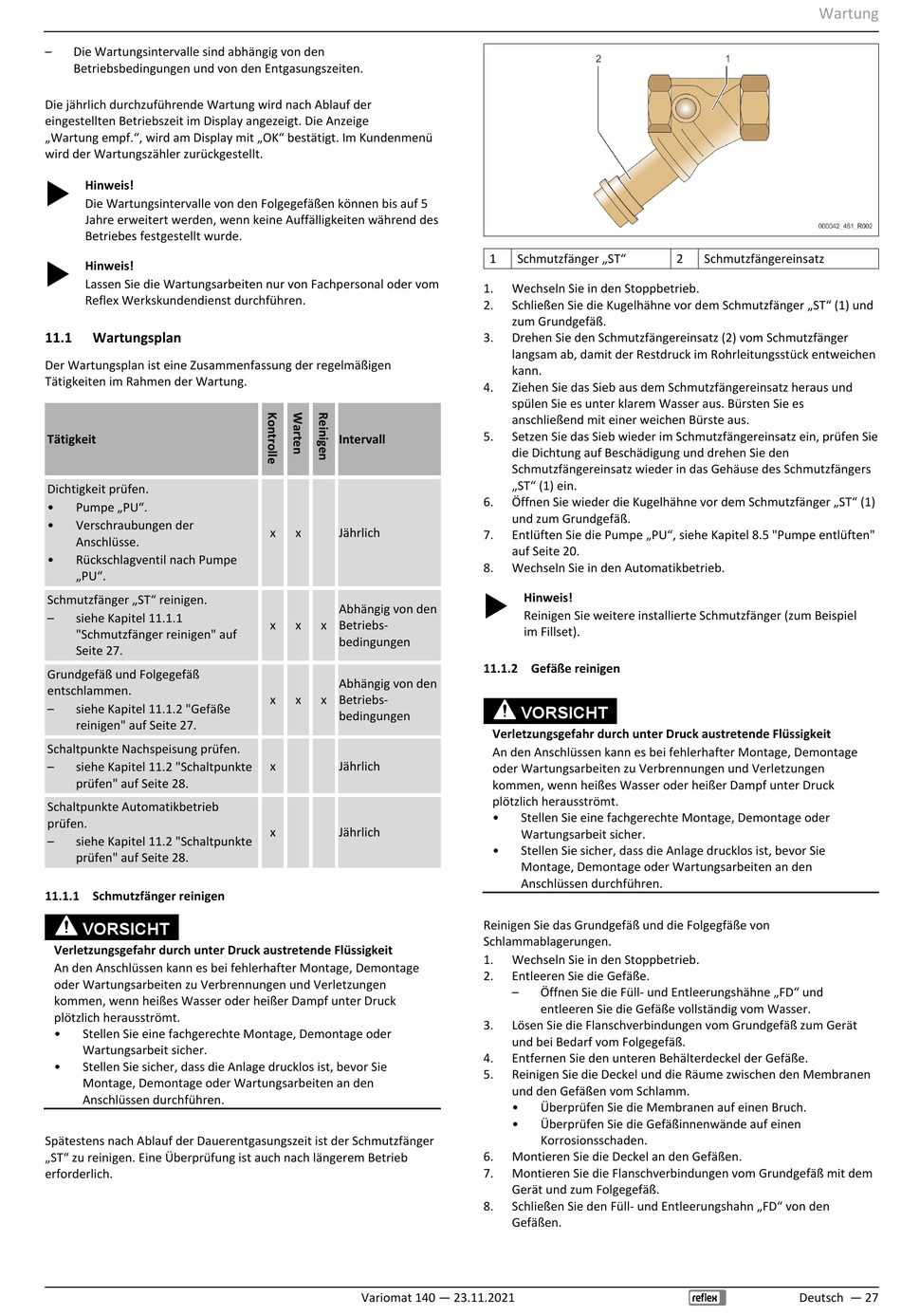

Die Wartungsintervalle sind abhängig von den
Betriebsbedingungen und von den Entgasungszeiten.
Die jährlich durchzuführende Wartung wird nach Ablauf der
eingestellten Betriebszeit im Display angezeigt. Die Anzeige
„Wartung empf.", wird am Display mit „OK" bestätigt. Im Kundenmenü
wird der Wartungszähler zurückgestellt.
Hinweis!
Die Wartungsintervalle von den Folgegefäßen können bis auf 5
Jahre erweitert werden, wenn keine Auffälligkeiten während des
Betriebes festgestellt wurde.
Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom
Reflex Werkskundendienst durchführen.
11.1
Wartungsplan
Der Wartungsplan ist eine Zusammenfassung der regelmäßigen
Tätigkeiten im Rahmen der Wartung.
Tätigkeit
Dichtigkeit prüfen.
•
Pumpe „PU".
•
Verschraubungen der
Anschlüsse.
•
Rückschlagventil nach Pumpe
„PU".
Schmutzfänger „ST" reinigen.
–
siehe Kapitel 11.1.1
"Schmutzfänger reinigen" auf
Seite 27.
Grundgefäß und Folgegefäß
entschlammen.
–
siehe Kapitel 11.1.2 "Gefäße
reinigen" auf Seite 27.
Schaltpunkte Nachspeisung prüfen.
–
siehe Kapitel 11.2 "Schaltpunkte
prüfen" auf Seite 28.
Schaltpunkte Automatikbetrieb
prüfen.
–
siehe Kapitel 11.2 "Schaltpunkte
prüfen" auf Seite 28.
11.1.1 Schmutzfänger reinigen
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage
oder Wartungsarbeiten zu Verbrennungen und Verletzungen
kommen, wenn heißes Wasser oder heißer Dampf unter Druck
plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie
Montage, Demontage oder Wartungsarbeiten an den
Anschlüssen durchführen.
Spätestens nach Ablauf der Dauerentgasungszeit ist der Schmutzfänger
„ST" zu reinigen. Eine Überprüfung ist auch nach längerem Betrieb
erforderlich.
Intervall
x
x
Jährlich
Abhängig von den
x
x
x
Betriebs-
bedingungen
Abhängig von den
Betriebs-
x
x
x
bedingungen
x
Jährlich
x
Jährlich
Variomat 140 — 23.11.2021
1
Schmutzfänger „ST"
1.
Wechseln Sie in den Stoppbetrieb.
2.
Schließen Sie die Kugelhähne vor dem Schmutzfänger „ST" (1) und
zum Grundgefäß.
3.
Drehen Sie den Schmutzfängereinsatz (2) vom Schmutzfänger
langsam ab, damit der Restdruck im Rohrleitungsstück entweichen
kann.
4.
Ziehen Sie das Sieb aus dem Schmutzfängereinsatz heraus und
spülen Sie es unter klarem Wasser aus. Bürsten Sie es
anschließend mit einer weichen Bürste aus.
5.
Setzen Sie das Sieb wieder im Schmutzfängereinsatz ein, prüfen Sie
die Dichtung auf Beschädigung und drehen Sie den
Schmutzfängereinsatz wieder in das Gehäuse des Schmutzfängers
„ST" (1) ein.
6.
Öffnen Sie wieder die Kugelhähne vor dem Schmutzfänger „ST" (1)
und zum Grundgefäß.
7.
Entlüften Sie die Pumpe „PU", siehe Kapitel 8.5 "Pumpe entlüften"
auf Seite 20.
8.
Wechseln Sie in den Automatikbetrieb.
Hinweis!
Reinigen Sie weitere installierte Schmutzfänger (zum Beispiel
im Fillset).
11.1.2 Gefäße reinigen
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage
oder Wartungsarbeiten zu Verbrennungen und Verletzungen
kommen, wenn heißes Wasser oder heißer Dampf unter Druck
plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie
Montage, Demontage oder Wartungsarbeiten an den
Anschlüssen durchführen.
Reinigen Sie das Grundgefäß und die Folgegfäße von
Schlammablagerungen.
1.
Wechseln Sie in den Stoppbetrieb.
2.
Entleeren Sie die Gefäße.
–
Öffnen Sie die Füll- und Entleerungshähne „FD" und
entleeren Sie die Gefäße vollständig vom Wasser.
3.
Lösen Sie die Flanschverbindungen vom Grundgefäß zum Gerät
und bei Bedarf vom Folgegefäß.
4.
Entfernen Sie den unteren Behälterdeckel der Gefäße.
5.
Reinigen Sie die Deckel und die Räume zwischen den Membranen
und den Gefäßen vom Schlamm.
•
Überprüfen Sie die Membranen auf einen Bruch.
•
Überprüfen Sie die Gefäßinnenwände auf einen
Korrosionsschaden.
6.
Montieren Sie die Deckel an den Gefäßen.
7.
Montieren Sie die Flanschverbindungen vom Grundgefäß mit dem
Gerät und zum Folgegefäß.
8.
Schließen Sie den Füll- und Entleerungshahn „FD" von den
Gefäßen.
Wartung
2
Schmutzfängereinsatz
Deutsch — 27
