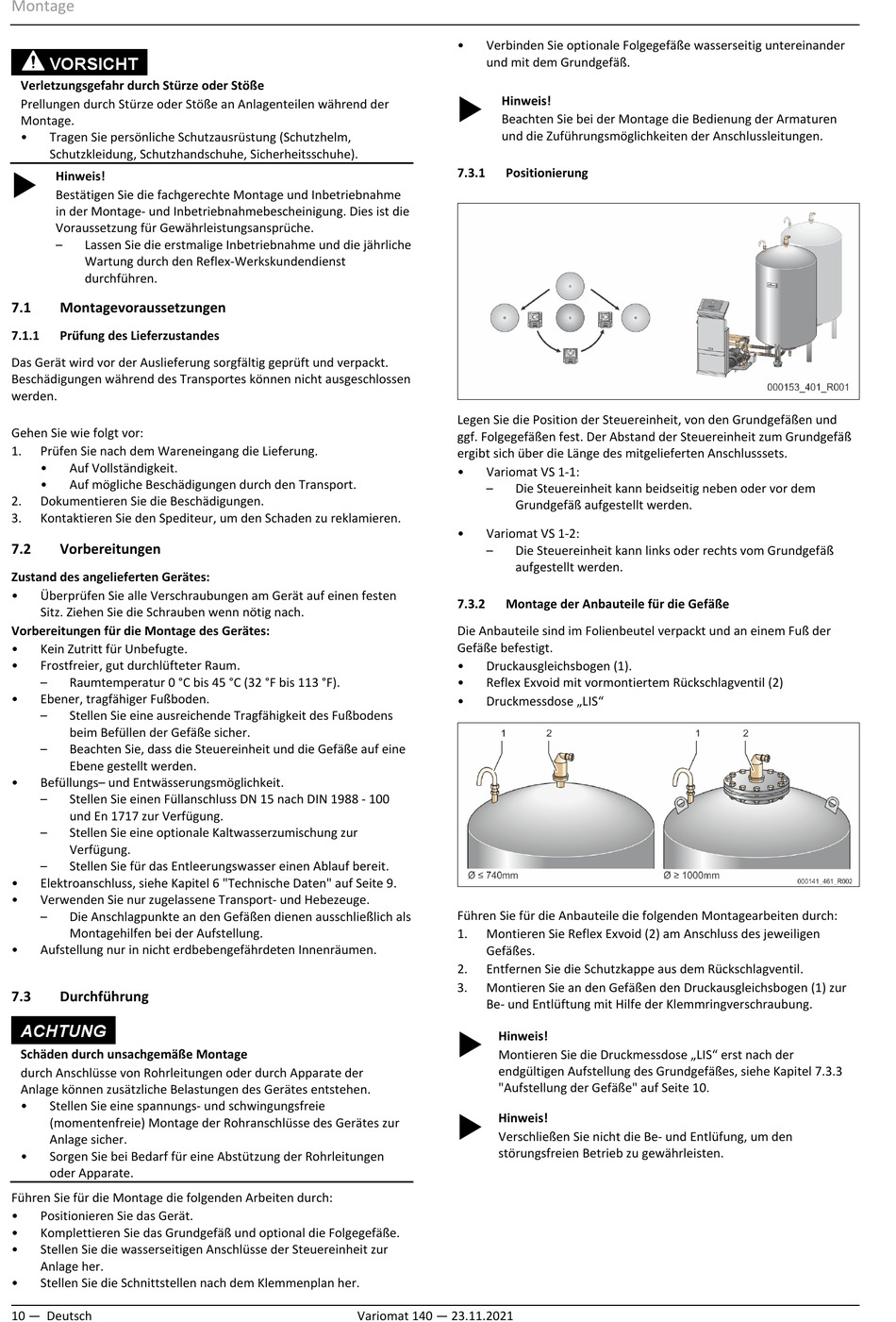

Montage
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der
Montage.
•
Tragen Sie persönliche Schutzausrüstung (Schutzhelm,
Schutzkleidung, Schutzhandschuhe, Sicherheitsschuhe).
Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme
in der Montage- und Inbetriebnahmebescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst
durchführen.
7.1
Montagevoraussetzungen
7.1.1
Prüfung des Lieferzustandes
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen
werden.
Gehen Sie wie folgt vor:
1.
Prüfen Sie nach dem Wareneingang die Lieferung.
•
Auf Vollständigkeit.
•
Auf mögliche Beschädigungen durch den Transport.
2.
Dokumentieren Sie die Beschädigungen.
3.
Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
7.2
Vorbereitungen
Zustand des angelieferten Gerätes:
•
Überprüfen Sie alle Verschraubungen am Gerät auf einen festen
Sitz. Ziehen Sie die Schrauben wenn nötig nach.
Vorbereitungen für die Montage des Gerätes:
•
Kein Zutritt für Unbefugte.
•
Frostfreier, gut durchlüfteter Raum.
–
Raumtemperatur 0 °C bis 45 °C (32 °F bis 113 °F).
•
Ebener, tragfähiger Fußboden.
–
Stellen Sie eine ausreichende Tragfähigkeit des Fußbodens
beim Befüllen der Gefäße sicher.
–
Beachten Sie, dass die Steuereinheit und die Gefäße auf eine
Ebene gestellt werden.
•
Befüllungs– und Entwässerungsmöglichkeit.
–
Stellen Sie einen Füllanschluss DN 15 nach DIN 1988 - 100
und En 1717 zur Verfügung.
–
Stellen Sie eine optionale Kaltwasserzumischung zur
Verfügung.
–
Stellen Sie für das Entleerungswasser einen Ablauf bereit.
•
Elektroanschluss, siehe Kapitel 6 "Technische Daten" auf Seite 9.
•
Verwenden Sie nur zugelassene Transport- und Hebezeuge.
–
Die Anschlagpunkte an den Gefäßen dienen ausschließlich als
Montagehilfen bei der Aufstellung.
•
Aufstellung nur in nicht erdbebengefährdeten Innenräumen.
7.3
Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der
Anlage können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie
(momentenfreie) Montage der Rohranschlüsse des Gerätes zur
Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen
oder Apparate.
Führen Sie für die Montage die folgenden Arbeiten durch:
•
Positionieren Sie das Gerät.
•
Komplettieren Sie das Grundgefäß und optional die Folgegefäße.
•
Stellen Sie die wasserseitigen Anschlüsse der Steuereinheit zur
Anlage her.
•
Stellen Sie die Schnittstellen nach dem Klemmenplan her.
10 — Deutsch
•
Verbinden Sie optionale Folgegefäße wasserseitig untereinander
und mit dem Grundgefäß.
Hinweis!
Beachten Sie bei der Montage die Bedienung der Armaturen
und die Zuführungsmöglichkeiten der Anschlussleitungen.
7.3.1
Positionierung
Legen Sie die Position der Steuereinheit, von den Grundgefäßen und
ggf. Folgegefäßen fest. Der Abstand der Steuereinheit zum Grundgefäß
ergibt sich über die Länge des mitgelieferten Anschlusssets.
•
Variomat VS 1-1:
–
Die Steuereinheit kann beidseitig neben oder vor dem
Grundgefäß aufgestellt werden.
•
Variomat VS 1-2:
–
Die Steuereinheit kann links oder rechts vom Grundgefäß
aufgestellt werden.
7.3.2
Montage der Anbauteile für die Gefäße
Die Anbauteile sind im Folienbeutel verpackt und an einem Fuß der
Gefäße befestigt.
•
Druckausgleichsbogen (1).
•
Reflex Exvoid mit vormontiertem Rückschlagventil (2)
•
Druckmessdose „LIS"
Führen Sie für die Anbauteile die folgenden Montagearbeiten durch:
1.
Montieren Sie Reflex Exvoid (2) am Anschluss des jeweiligen
Gefäßes.
2.
Entfernen Sie die Schutzkappe aus dem Rückschlagventil.
3.
Montieren Sie an den Gefäßen den Druckausgleichsbogen (1) zur
Be- und Entlüftung mit Hilfe der Klemmringverschraubung.
Hinweis!
Montieren Sie die Druckmessdose „LIS" erst nach der
endgültigen Aufstellung des Grundgefäßes, siehe Kapitel 7.3.3
"Aufstellung der Gefäße" auf Seite 10.
Hinweis!
Verschließen Sie nicht die Be- und Entlüfung, um den
störungsfreien Betrieb zu gewährleisten.
Variomat 140 — 23.11.2021
