Erstinbetriebnahme
8.2

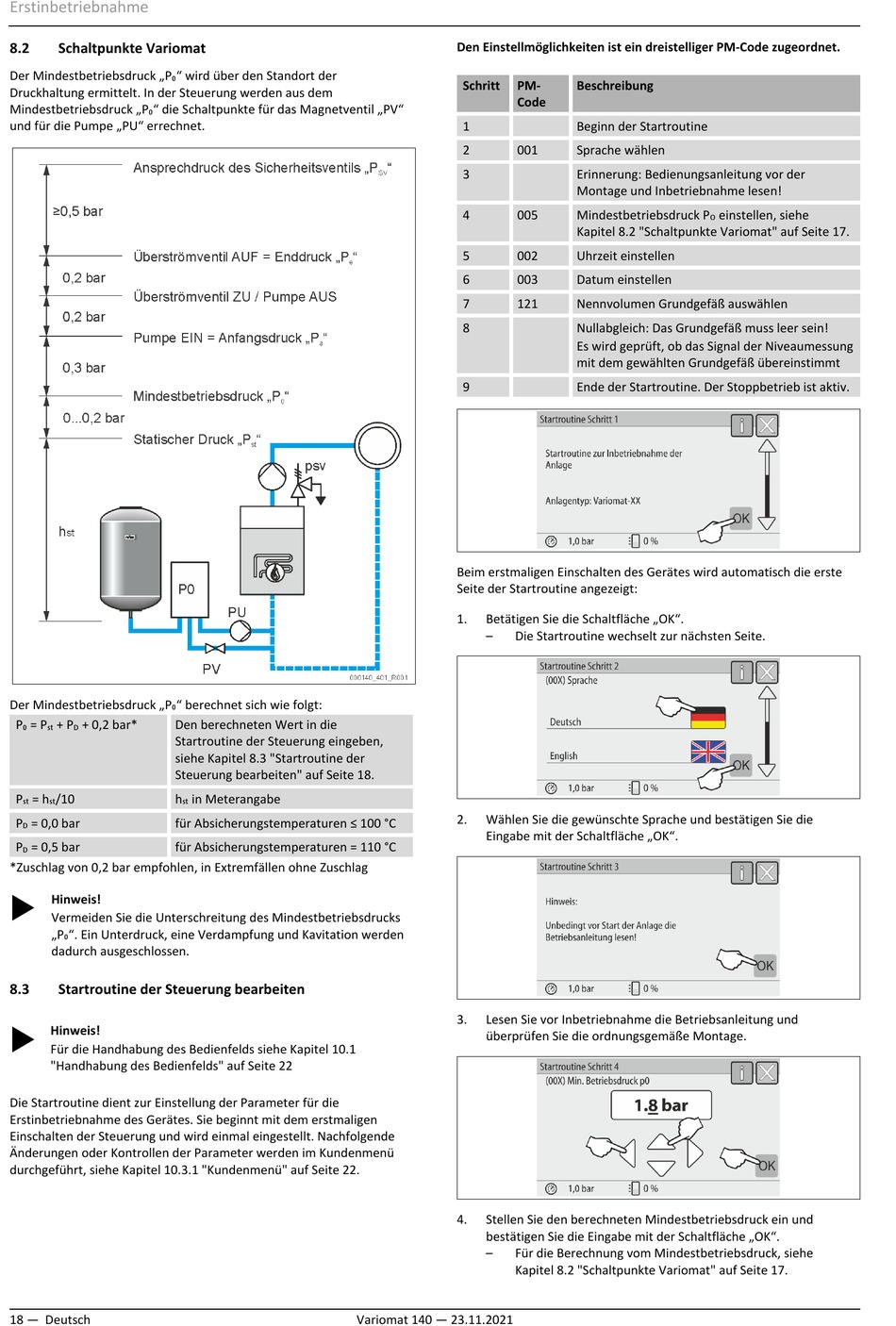

Schaltpunkte Variomat
Der Mindestbetriebsdruck „P
" wird über den Standort der
0
Druckhaltung ermittelt. In der Steuerung werden aus dem
Mindestbetriebsdruck „P
" die Schaltpunkte für das Magnetventil „PV"
0
und für die Pumpe „PU" errechnet.
Der Mindestbetriebsdruck „P
" berechnet sich wie folgt:
0
P
= P
+ P
+ 0,2 bar*
Den berechneten Wert in die
0
st
D
Startroutine der Steuerung eingeben,
siehe Kapitel 8.3 "Startroutine der
Steuerung bearbeiten" auf Seite 18.
P
= h
/10
h
st
st
P
= 0,0 bar
für Absicherungstemperaturen ≤ 100 °C
D
P
= 0,5 bar
für Absicherungstemperaturen = 110 °C
D
*Zuschlag von 0,2 bar empfohlen, in Extremfällen ohne Zuschlag
Hinweis!
Vermeiden Sie die Unterschreitung des Mindestbetriebsdrucks
„P
". Ein Unterdruck, eine Verdampfung und Kavitation werden
0
dadurch ausgeschlossen.
8.3
Startroutine der Steuerung bearbeiten
Hinweis!
Für die Handhabung des Bedienfelds siehe Kapitel 10.1
"Handhabung des Bedienfelds" auf Seite 22
Die Startroutine dient zur Einstellung der Parameter für die
Erstinbetriebnahme des Gerätes. Sie beginnt mit dem erstmaligen
Einschalten der Steuerung und wird einmal eingestellt. Nachfolgende
Änderungen oder Kontrollen der Parameter werden im Kundenmenü
durchgeführt, siehe Kapitel 10.3.1 "Kundenmenü" auf Seite 22.
18 — Deutsch
in Meterangabe
st
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet.
PM-
Schritt
Code
1
2
001
3
4
005
5
002
6
003
7
121
8
9
Beim erstmaligen Einschalten des Gerätes wird automatisch die erste
Seite der Startroutine angezeigt:
1.
Betätigen Sie die Schaltfläche „OK".
–
Die Startroutine wechselt zur nächsten Seite.
2.
Wählen Sie die gewünschte Sprache und bestätigen Sie die
Eingabe mit der Schaltfläche „OK".
3.
Lesen Sie vor Inbetriebnahme die Betriebsanleitung und
überprüfen Sie die ordnungsgemäße Montage.
4.
Stellen Sie den berechneten Mindestbetriebsdruck ein und
bestätigen Sie die Eingabe mit der Schaltfläche „OK".
–
Für die Berechnung vom Mindestbetriebsdruck, siehe
Kapitel 8.2 "Schaltpunkte Variomat" auf Seite 17.
Variomat 140 — 23.11.2021
Beschreibung
Beginn der Startroutine
Sprache wählen
Erinnerung: Bedienungsanleitung vor der
Montage und Inbetriebnahme lesen!
Mindestbetriebsdruck P
einstellen, siehe
O
Kapitel 8.2 "Schaltpunkte Variomat" auf Seite 17.
Uhrzeit einstellen
Datum einstellen
Nennvolumen Grundgefäß auswählen
Nullabgleich: Das Grundgefäß muss leer sein!
Es wird geprüft, ob das Signal der Niveaumessung
mit dem gewählten Grundgefäß übereinstimmt
Ende der Startroutine. Der Stoppbetrieb ist aktiv.
