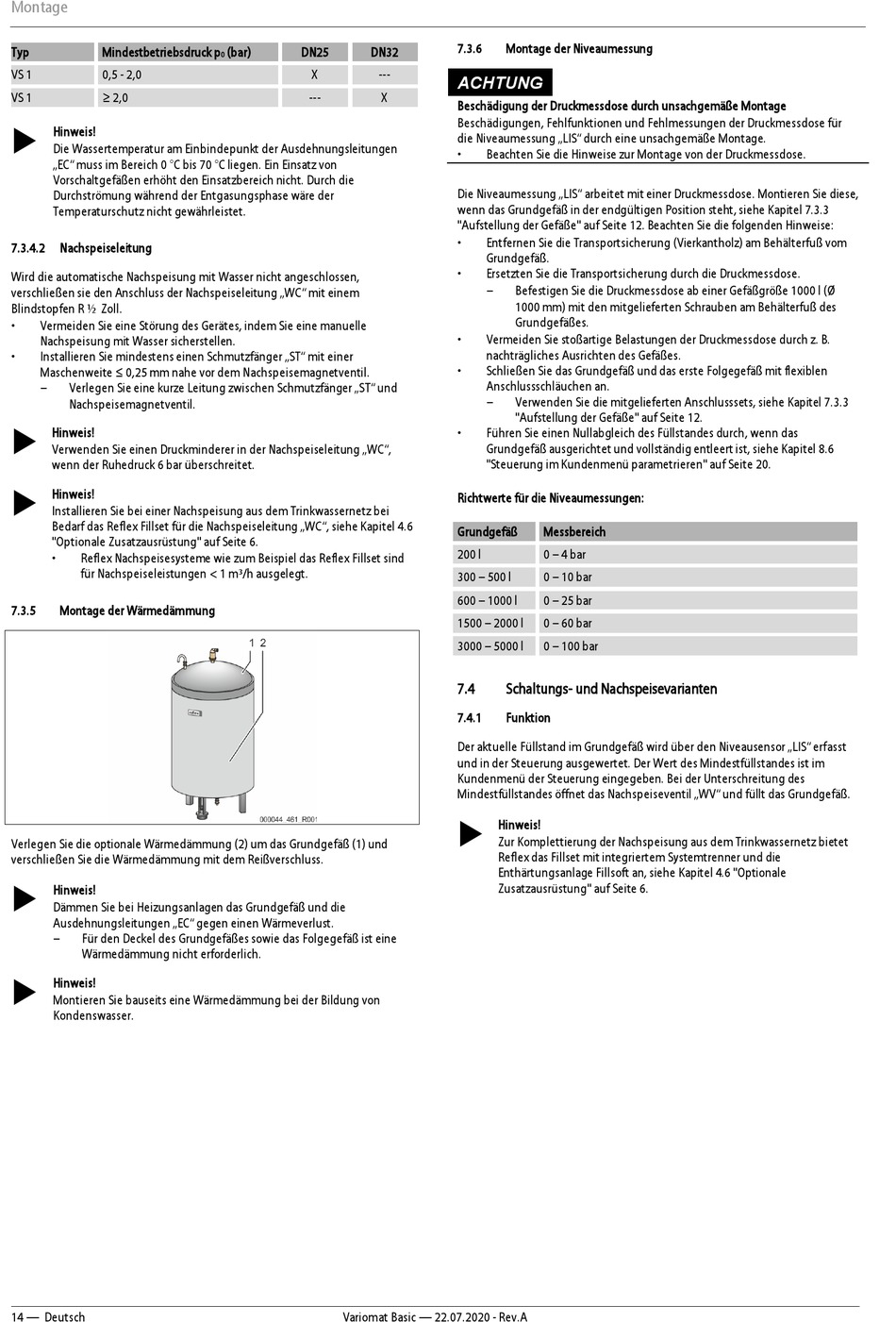

Montage
Typ
Mindestbetriebsdruck p
VS 1
0,5 - 2,0
VS 1
≥ 2,0
Hinweis!
Die Wassertemperatur am Einbindepunkt der Ausdehnungsleitungen
„EC" muss im Bereich 0 °C bis 70 °C liegen. Ein Einsatz von
Vorschaltgefäßen erhöht den Einsatzbereich nicht. Durch die
Durchströmung während der Entgasungsphase wäre der
Temperaturschutz nicht gewährleistet.
7.3.4.2
Nachspeiseleitung
Wird die automatische Nachspeisung mit Wasser nicht angeschlossen,
verschließen sie den Anschluss der Nachspeiseleitung „WC" mit einem
Blindstopfen R ½ Zoll.
•
Vermeiden Sie eine Störung des Gerätes, indem Sie eine manuelle
Nachspeisung mit Wasser sicherstellen.
•
Installieren Sie mindestens einen Schmutzfänger „ST" mit einer
Maschenweite ≤ 0,25 mm nahe vor dem Nachspeisemagnetventil.
–
Verlegen Sie eine kurze Leitung zwischen Schmutzfänger „ST" und
Nachspeisemagnetventil.
Hinweis!
Verwenden Sie einen Druckminderer in der Nachspeiseleitung „WC",
wenn der Ruhedruck 6 bar überschreitet.
Hinweis!
Installieren Sie bei einer Nachspeisung aus dem Trinkwassernetz bei
Bedarf das Reflex Fillset für die Nachspeiseleitung „WC", siehe Kapitel 4.6
"Optionale Zusatzausrüstung" auf Seite 6.
•
Reflex Nachspeisesysteme wie zum Beispiel das Reflex Fillset sind
für Nachspeiseleistungen < 1 m³/h ausgelegt.
7.3.5
Montage der Wärmedämmung
Verlegen Sie die optionale Wärmedämmung (2) um das Grundgefäß (1) und
verschließen Sie die Wärmedämmung mit dem Reißverschluss.
Hinweis!
Dämmen Sie bei Heizungsanlagen das Grundgefäß und die
Ausdehnungsleitungen „EC" gegen einen Wärmeverlust.
–
Für den Deckel des Grundgefäßes sowie das Folgegefäß ist eine
Wärmedämmung nicht erforderlich.
Hinweis!
Montieren Sie bauseits eine Wärmedämmung bei der Bildung von
Kondenswasser.
14 — Deutsch
(bar)
DN25
DN32
0
X
---
---
X
Variomat Basic — 22.07.2020 - Rev.A
7.3.6
Montage der Niveaumessung
ACHTUNG
Beschädigung der Druckmessdose durch unsachgemäße Montage
Beschädigungen, Fehlfunktionen und Fehlmessungen der Druckmessdose für
die Niveaumessung „LIS" durch eine unsachgemäße Montage.
•
Beachten Sie die Hinweise zur Montage von der Druckmessdose.
Die Niveaumessung „LIS" arbeitet mit einer Druckmessdose. Montieren Sie diese,
wenn das Grundgefäß in der endgültigen Position steht, siehe Kapitel 7.3.3
"Aufstellung der Gefäße" auf Seite 12. Beachten Sie die folgenden Hinweise:
•
Entfernen Sie die Transportsicherung (Vierkantholz) am Behälterfuß vom
Grundgefäß.
•
Ersetzten Sie die Transportsicherung durch die Druckmessdose.
–
Befestigen Sie die Druckmessdose ab einer Gefäßgröße 1000 l (Ø
1000 mm) mit den mitgelieferten Schrauben am Behälterfuß des
Grundgefäßes.
•
Vermeiden Sie stoßartige Belastungen der Druckmessdose durch z. B.
nachträgliches Ausrichten des Gefäßes.
•
Schließen Sie das Grundgefäß und das erste Folgegefäß mit flexiblen
Anschlussschläuchen an.
–
Verwenden Sie die mitgelieferten Anschlusssets, siehe Kapitel 7.3.3
"Aufstellung der Gefäße" auf Seite 12.
•
Führen Sie einen Nullabgleich des Füllstandes durch, wenn das
Grundgefäß ausgerichtet und vollständig entleert ist, siehe Kapitel 8.6
"Steuerung im Kundenmenü parametrieren" auf Seite 20.
Richtwerte für die Niveaumessungen:
Grundgefäß
Messbereich
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Schaltungs- und Nachspeisevarianten
7.4.1
Funktion
Der aktuelle Füllstand im Grundgefäß wird über den Niveausensor „LIS" erfasst
und in der Steuerung ausgewertet. Der Wert des Mindestfüllstandes ist im
Kundenmenü der Steuerung eingegeben. Bei der Unterschreitung des
Mindestfüllstandes öffnet das Nachspeiseventil „WV" und füllt das Grundgefäß.
Hinweis!
Zur Komplettierung der Nachspeisung aus dem Trinkwassernetz bietet
Reflex das Fillset mit integriertem Systemtrenner und die
Enthärtungsanlage Fillsoft an, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 6.
