Montage
7.3.4
Hydraulischer Anschluss

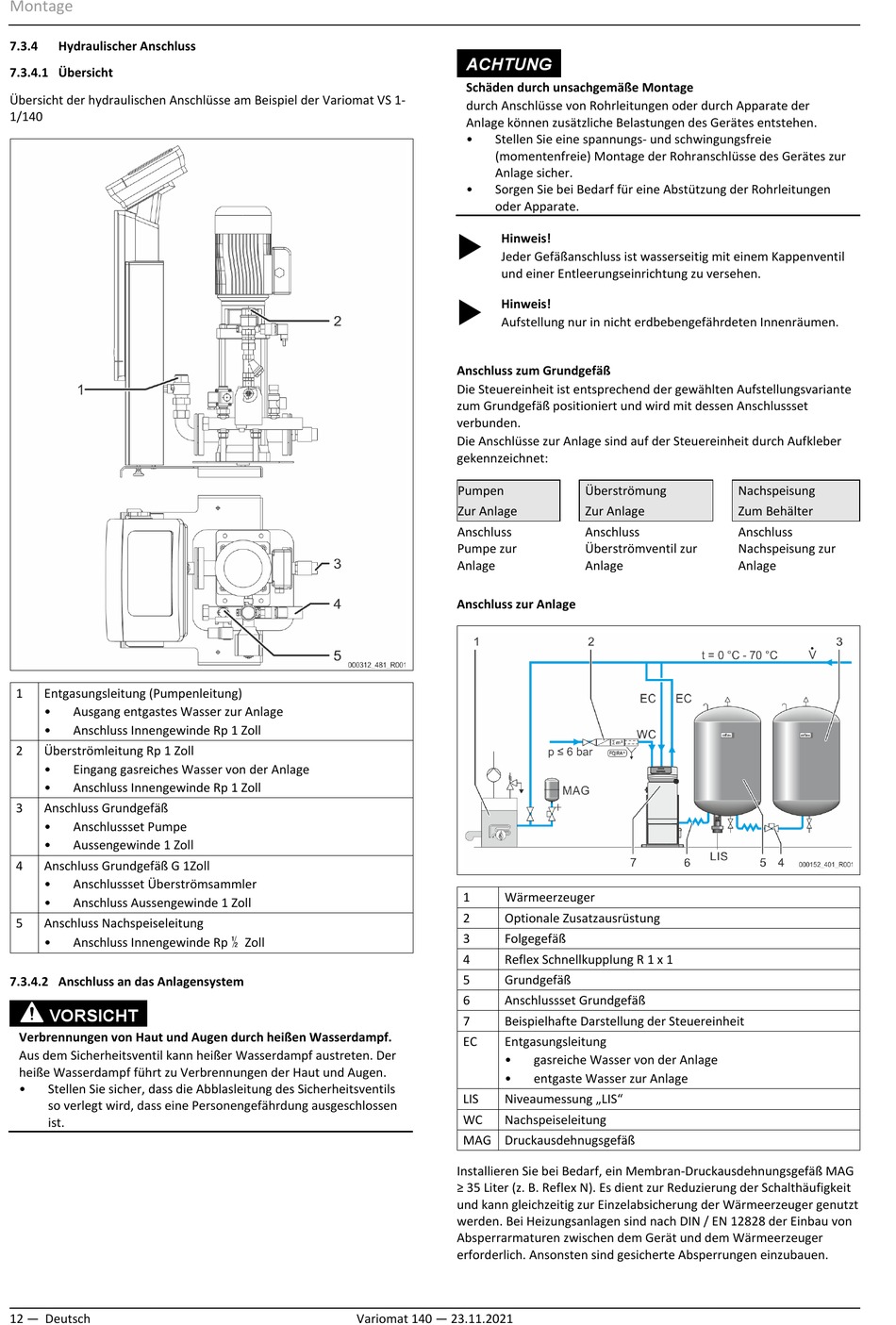

7.3.4.1 Übersicht
Übersicht der hydraulischen Anschlüsse am Beispiel der Variomat VS 1-
1/140
1
Entgasungsleitung (Pumpenleitung)
•
Ausgang entgastes Wasser zur Anlage
•
Anschluss Innengewinde Rp 1 Zoll
2
Überströmleitung Rp 1 Zoll
•
Eingang gasreiches Wasser von der Anlage
•
Anschluss Innengewinde Rp 1 Zoll
3
Anschluss Grundgefäß
•
Anschlussset Pumpe
•
Aussengewinde 1 Zoll
4
Anschluss Grundgefäß G 1Zoll
•
Anschlussset Überströmsammler
•
Anschluss Aussengewinde 1 Zoll
5
Anschluss Nachspeiseleitung
•
Anschluss Innengewinde Rp ½ Zoll
7.3.4.2 Anschluss an das Anlagensystem
VORSICHT
Verbrennungen von Haut und Augen durch heißen Wasserdampf.
Aus dem Sicherheitsventil kann heißer Wasserdampf austreten. Der
heiße Wasserdampf führt zu Verbrennungen der Haut und Augen.
•
Stellen Sie sicher, dass die Abblasleitung des Sicherheitsventils
so verlegt wird, dass eine Personengefährdung ausgeschlossen
ist.
12 — Deutsch
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der
Anlage können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie
(momentenfreie) Montage der Rohranschlüsse des Gerätes zur
Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen
oder Apparate.
Hinweis!
Jeder Gefäßanschluss ist wasserseitig mit einem Kappenventil
und einer Entleerungseinrichtung zu versehen.
Hinweis!
Aufstellung nur in nicht erdbebengefährdeten Innenräumen.
Anschluss zum Grundgefäß
Die Steuereinheit ist entsprechend der gewählten Aufstellungsvariante
zum Grundgefäß positioniert und wird mit dessen Anschlussset
verbunden.
Die Anschlüsse zur Anlage sind auf der Steuereinheit durch Aufkleber
gekennzeichnet:
Pumpen
Zur Anlage
Anschluss
Pumpe zur
Anlage
Anschluss zur Anlage
1
Wärmeerzeuger
2
Optionale Zusatzausrüstung
3
Folgegefäß
4
Reflex Schnellkupplung R 1 x 1
5
Grundgefäß
6
Anschlussset Grundgefäß
7
Beispielhafte Darstellung der Steuereinheit
EC
Entgasungsleitung
•
•
LIS
Niveaumessung „LIS"
WC
Nachspeiseleitung
MAG Druckausdehnugsgefäß
Installieren Sie bei Bedarf, ein Membran-Druckausdehnungsgefäß MAG
≥ 35 Liter (z. B. Reflex N). Es dient zur Reduzierung der Schalthäufigkeit
und kann gleichzeitig zur Einzelabsicherung der Wärmeerzeuger genutzt
werden. Bei Heizungsanlagen sind nach DIN / EN 12828 der Einbau von
Absperrarmaturen zwischen dem Gerät und dem Wärmeerzeuger
erforderlich. Ansonsten sind gesicherte Absperrungen einzubauen.
Variomat 140 — 23.11.2021
Überströmung
Zur Anlage
Anschluss
Überströmventil zur
Anlage
gasreiche Wasser von der Anlage
entgaste Wasser zur Anlage
Nachspeisung
Zum Behälter
Anschluss
Nachspeisung zur
Anlage
