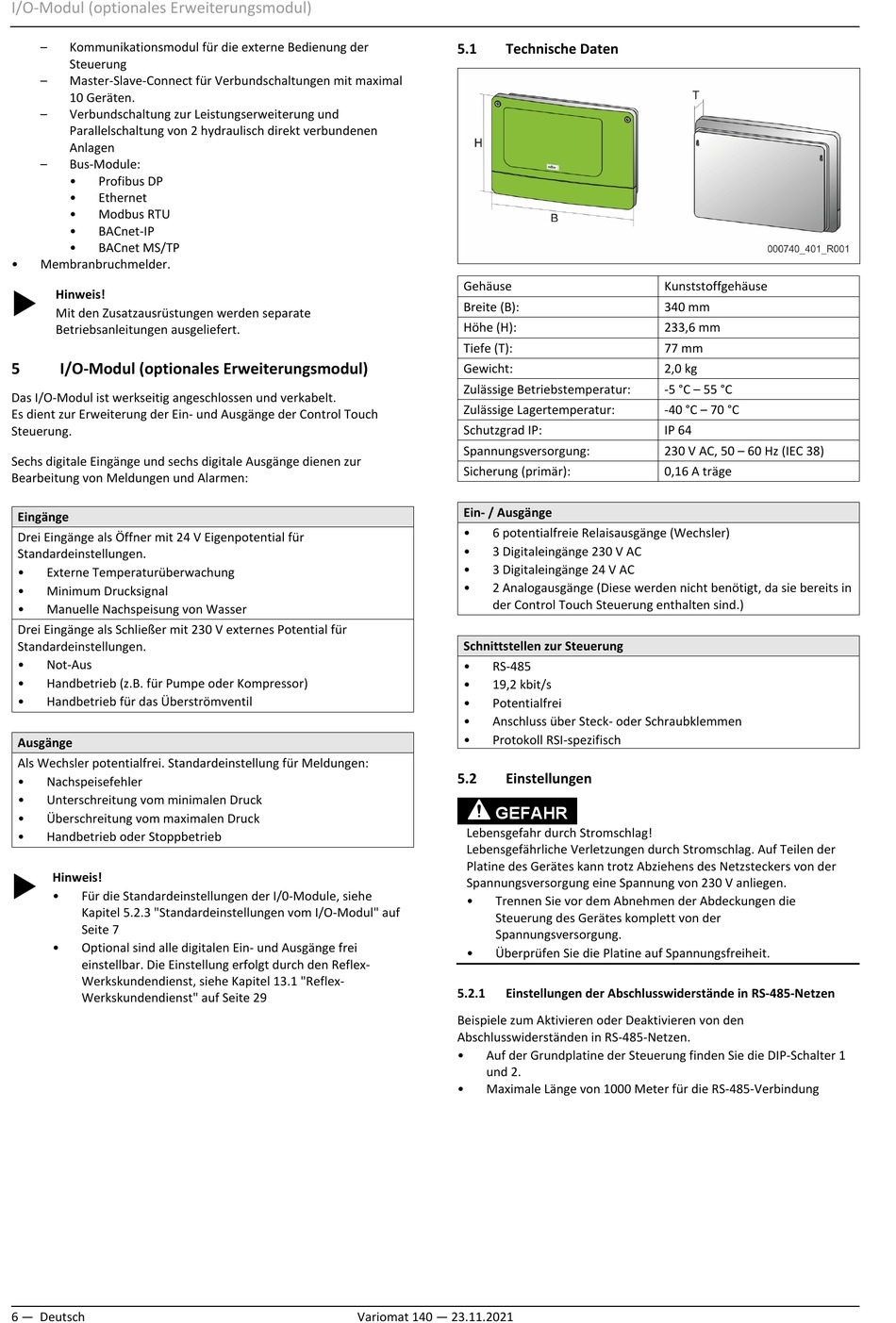

I/O-Modul (optionales Erweiterungsmodul)
–
Kommunikationsmodul für die externe Bedienung der
Steuerung
–
Master-Slave-Connect für Verbundschaltungen mit maximal
10 Geräten.
–
Verbundschaltung zur Leistungserweiterung und
Parallelschaltung von 2 hydraulisch direkt verbundenen
Anlagen
–
Bus-Module:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Membranbruchmelder.
Hinweis!
Mit den Zusatzausrüstungen werden separate
Betriebsanleitungen ausgeliefert.
5
I/O-Modul (optionales Erweiterungsmodul)
Das I/O-Modul ist werkseitig angeschlossen und verkabelt.
Es dient zur Erweiterung der Ein- und Ausgänge der Control Touch
Steuerung.
Sechs digitale Eingänge und sechs digitale Ausgänge dienen zur
Bearbeitung von Meldungen und Alarmen:
Eingänge
Drei Eingänge als Öffner mit 24 V Eigenpotential für
Standardeinstellungen.
•
Externe Temperaturüberwachung
•
Minimum Drucksignal
•
Manuelle Nachspeisung von Wasser
Drei Eingänge als Schließer mit 230 V externes Potential für
Standardeinstellungen.
•
Not-Aus
•
Handbetrieb (z.B. für Pumpe oder Kompressor)
•
Handbetrieb für das Überströmventil
Ausgänge
Als Wechsler potentialfrei. Standardeinstellung für Meldungen:
•
Nachspeisefehler
•
Unterschreitung vom minimalen Druck
•
Überschreitung vom maximalen Druck
•
Handbetrieb oder Stoppbetrieb
Hinweis!
•
Für die Standardeinstellungen der I/0-Module, siehe
Kapitel 5.2.3 "Standardeinstellungen vom I/O-Modul" auf
Seite 7
•
Optional sind alle digitalen Ein- und Ausgänge frei
einstellbar. Die Einstellung erfolgt durch den Reflex-
Werkskundendienst, siehe Kapitel 13.1 "Reflex-
Werkskundendienst" auf Seite 29
6 — Deutsch
5.1
Technische Daten
Gehäuse
Breite (B):
Höhe (H):
Tiefe (T):
Gewicht:
Zulässige Betriebstemperatur:
Zulässige Lagertemperatur:
Schutzgrad IP:
Spannungsversorgung:
Sicherung (primär):
Ein- / Ausgänge
•
6 potentialfreie Relaisausgänge (Wechsler)
•
3 Digitaleingänge 230 V AC
•
3 Digitaleingänge 24 V AC
•
2 Analogausgänge (Diese werden nicht benötigt, da sie bereits in
der Control Touch Steuerung enthalten sind.)
Schnittstellen zur Steuerung
•
RS-485
•
19,2 kbit/s
•
Potentialfrei
•
Anschluss über Steck- oder Schraubklemmen
•
Protokoll RSI-spezifisch
5.2
Einstellungen
GEFAHR
Lebensgefahr durch Stromschlag!
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der
Platine des Gerätes kann trotz Abziehens des Netzsteckers von der
Spannungsversorgung eine Spannung von 230 V anliegen.
•
Trennen Sie vor dem Abnehmen der Abdeckungen die
Steuerung des Gerätes komplett von der
Spannungsversorgung.
•
Überprüfen Sie die Platine auf Spannungsfreiheit.
5.2.1
Einstellungen der Abschlusswiderstände in RS-485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den
Abschlusswiderständen in RS-485-Netzen.
•
Auf der Grundplatine der Steuerung finden Sie die DIP-Schalter 1
und 2.
•
Maximale Länge von 1000 Meter für die RS-485-Verbindung
Variomat 140 — 23.11.2021
Kunststoffgehäuse
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A träge
