6.3.7 Sensoren elektrisch an den Regler anschließen

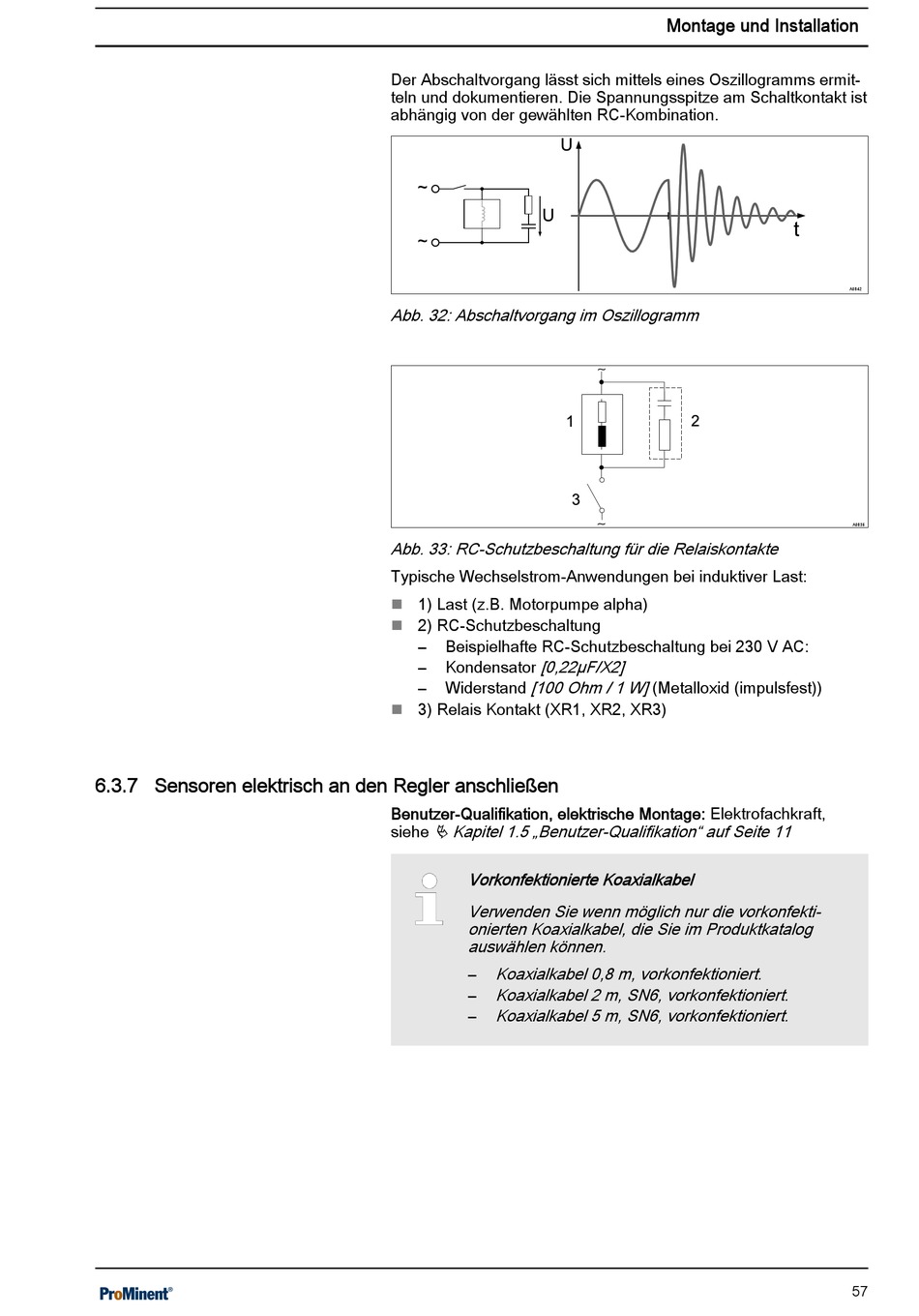

Der Abschaltvorgang lässt sich mittels eines Oszillogramms ermit‐
teln und dokumentieren. Die Spannungsspitze am Schaltkontakt ist
abhängig von der gewählten RC-Kombination.
Abb. 32: Abschaltvorgang im Oszillogramm
Abb. 33: RC-Schutzbeschaltung für die Relaiskontakte
Typische Wechselstrom-Anwendungen bei induktiver Last:
1) Last (z.B. Motorpumpe alpha)
n
2) RC-Schutzbeschaltung
n
–
Beispielhafte RC-Schutzbeschaltung bei 230 V AC:
[0,22µF/X2]
–
Kondensator
[100 Ohm / 1 W] (Metalloxid (impulsfest))
–
Widerstand
3) Relais Kontakt (XR1, XR2, XR3)
n
Benutzer-Qualifikation, elektrische Montage: Elektrofachkraft,
Ä Kapitel 1.5 „Benutzer-Qualifikation" auf Seite 11
siehe
Vorkonfektionierte Koaxialkabel
Verwenden Sie wenn möglich nur die vorkonfekti‐
onierten Koaxialkabel, die Sie im Produktkatalog
auswählen können.
Koaxialkabel 0,8 m, vorkonfektioniert.
–
Koaxialkabel 2 m, SN6, vorkonfektioniert.
–
Koaxialkabel 5 m, SN6, vorkonfektioniert.
–
Montage und Installation
A0842
A0835
57
