Bezeichnung
Bedienungsanleitung.
Zugangskarte mit PUK.
6.2 Montage, mechanisch
137
127
76

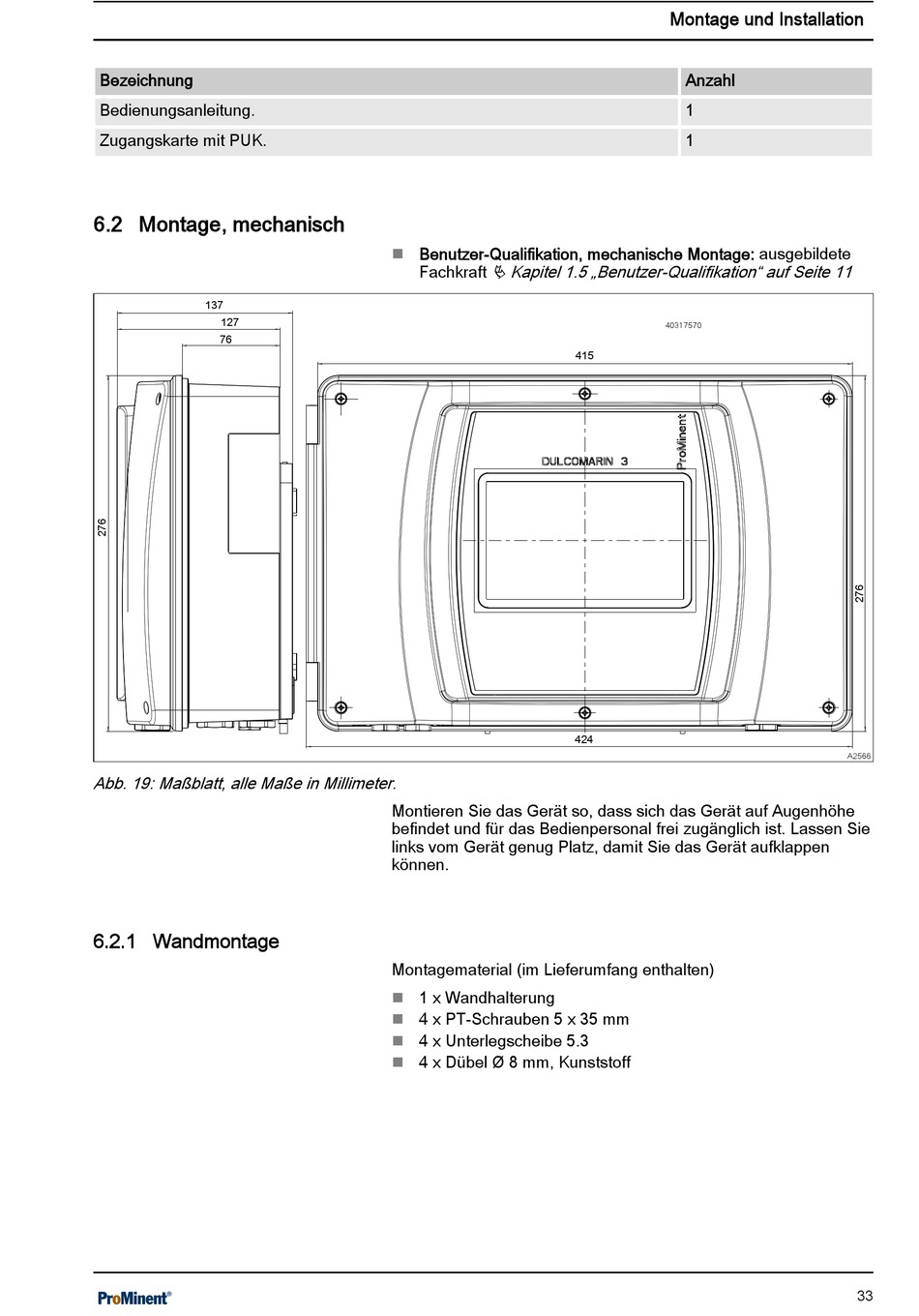

Abb. 19: Maßblatt, alle Maße in Millimeter.
6.2.1 Wandmontage
Benutzer-Qualifikation, mechanische Montage: ausgebildete
n
Ä Kapitel 1.5 „Benutzer-Qualifikation" auf Seite 11
Fachkraft
Montieren Sie das Gerät so, dass sich das Gerät auf Augenhöhe
befindet und für das Bedienpersonal frei zugänglich ist. Lassen Sie
links vom Gerät genug Platz, damit Sie das Gerät aufklappen
können.
Montagematerial (im Lieferumfang enthalten)
1 x Wandhalterung
n
4 x PT-Schrauben 5 x 35 mm
n
4 x Unterlegscheibe 5.3
n
4 x Dübel Ø 8 mm, Kunststoff
n
Montage und Installation
Anzahl
1
1
40317570
415
424
A2566
33
