Montage und Installation
6.3.7.1
Anschluss von pH- oder Redox-Sensoren über eine koaxiale Leitung

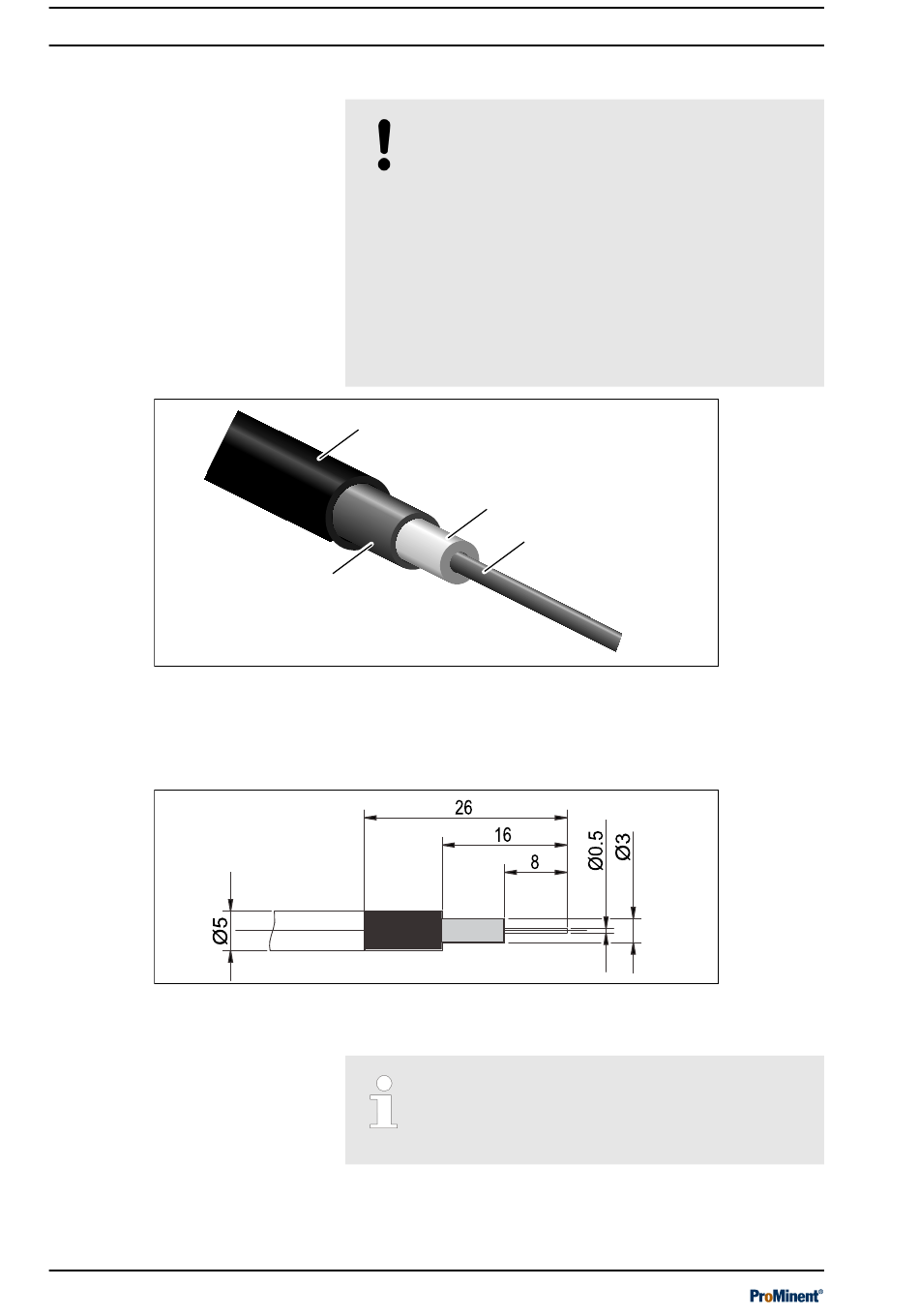

Abb. 34: Koaxialkabel:
1. Schutzmantel
2. Isolation
3. Innenleiter
4. Außenleiter und Abschirmung
Abb. 35: Konfektionierung des Koaxialkabels
58
HINWEIS!
Mögliche Fehlmessung durch mangelhaften elekt‐
rischen Kontakt
Verwenden Sie diese Anschlussart nur wenn Sie
keine vorkonfektionierten Koaxialkabel verwenden
wollen. Beachten Sie Folgendes bei dieser
Anschlussart:
Entfernen Sie an der inneren Koaxialleitung die
schwarze Kunststoffschicht. Die schwarze Kunst‐
stoffschicht.ist bei allen Kabeltypen vorhanden.
Achten Sie darauf, dass einzelne Drähte des
Abschirmgeflechtes nicht an den Anschluss des
Innenleiters geraten.
1.
2.
4.
Der Anschluss von pH- oder Redox-Sensoren über
eine koaxiale Leitung erfolgt direkt über die elektri‐
sche Klemme des Reglers. Dies betrifft die
Anschlussart pH-/Redox über mV,
3.
A0948
A0947
