6.3.4.4
Schnittstellen der Module
6.3.4.4.1
Modul: mV-Temperatur/mA-Eingang. Teilenummer 734355
Draht-
brücke
SN-6 Anschlussbuchse

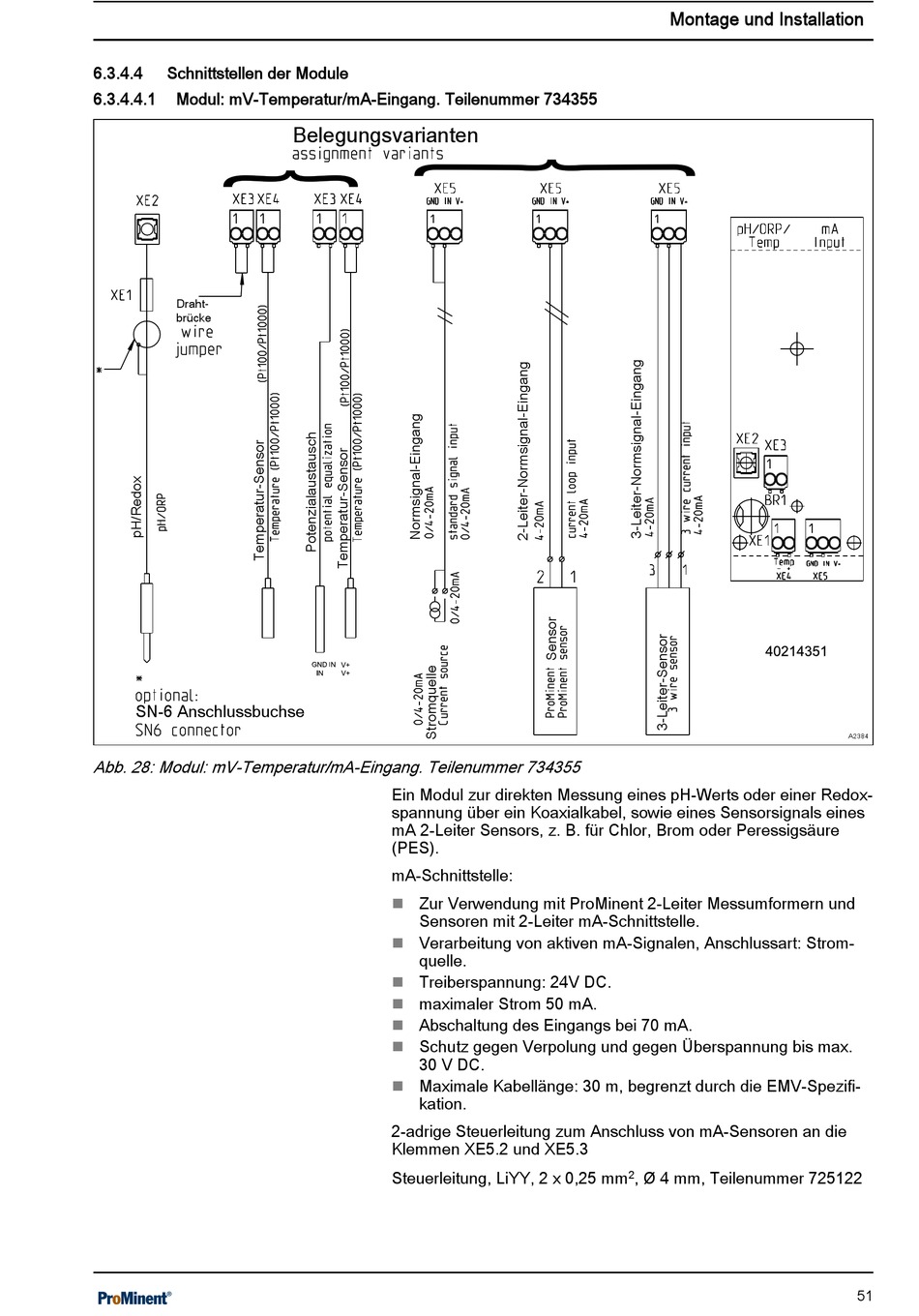

Abb. 28: Modul: mV-Temperatur/mA-Eingang. Teilenummer 734355
Belegungsvarianten
Ein Modul zur direkten Messung eines pH-Werts oder einer Redox‐
spannung über ein Koaxialkabel, sowie eines Sensorsignals eines
mA 2-Leiter Sensors, z. B. für Chlor, Brom oder Peressigsäure
(PES).
mA-Schnittstelle:
Zur Verwendung mit ProMinent 2-Leiter Messumformern und
n
Sensoren mit 2-Leiter mA-Schnittstelle.
Verarbeitung von aktiven mA-Signalen, Anschlussart: Strom‐
n
quelle.
Treiberspannung: 24V DC.
n
maximaler Strom 50 mA.
n
Abschaltung des Eingangs bei 70 mA.
n
Schutz gegen Verpolung und gegen Überspannung bis max.
n
30 V DC.
Maximale Kabellänge: 30 m, begrenzt durch die EMV-Spezifi‐
n
kation.
2-adrige Steuerleitung zum Anschluss von mA-Sensoren an die
Klemmen XE5.2 und XE5.3
Steuerleitung, LiYY, 2 x 0,25 mm
Montage und Installation
2
, Ø 4 mm, Teilenummer 725122
A2384
51
