5.3.2 Sensoren

Amperometrischen-Sensor installieren

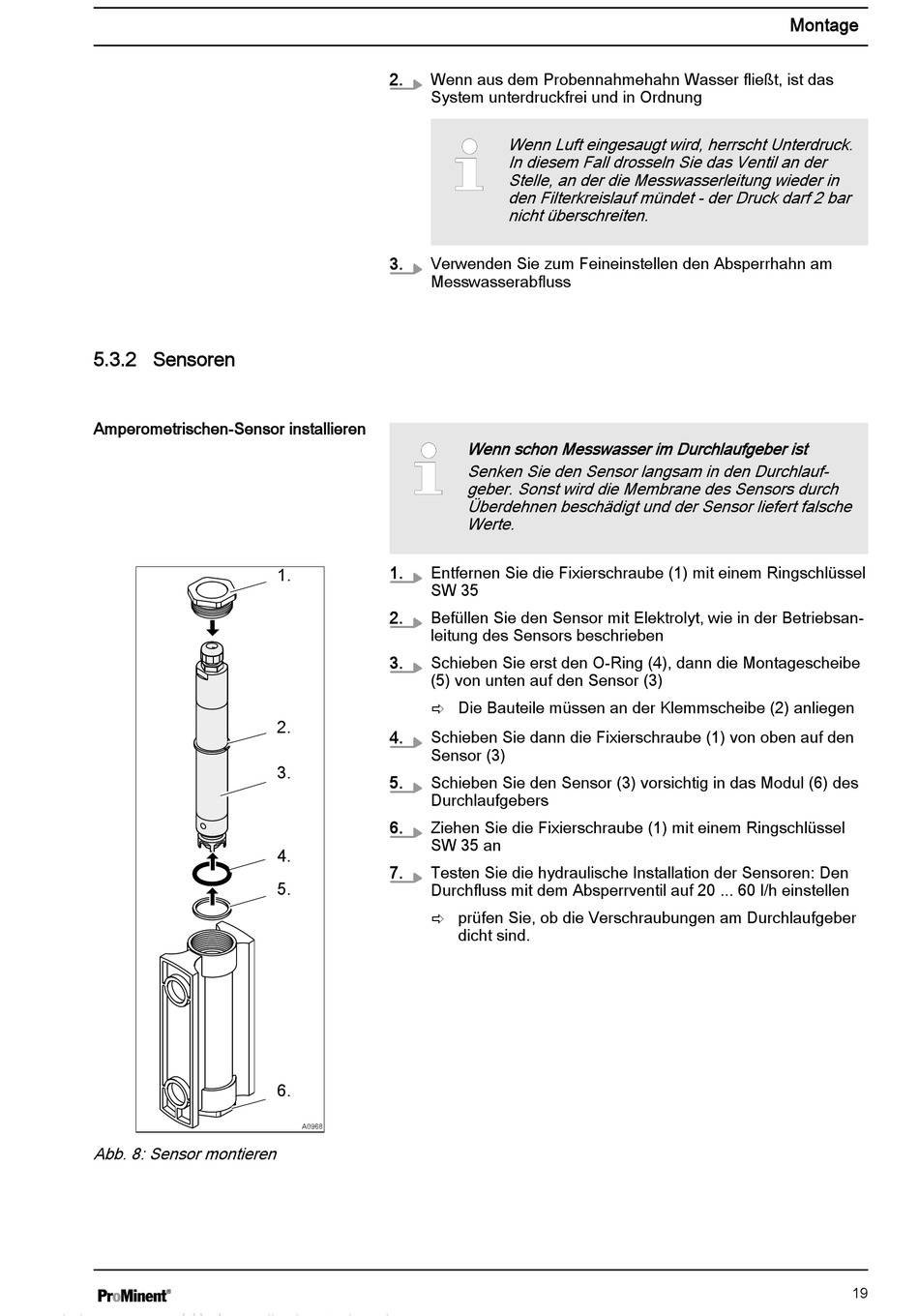

Abb. 8: Sensor montieren
2. Wenn aus dem Probennahmehahn Wasser fließt, ist das
System unterdruckfrei und in Ordnung
3. Verwenden Sie zum Feineinstellen den Absperrhahn am
Messwasserabfluss
1. Entfernen Sie die Fixierschraube (1) mit einem Ringschlüssel
1.
SW 35
2. Befüllen Sie den Sensor mit Elektrolyt, wie in der Betriebsan‐
leitung des Sensors beschrieben
3. Schieben Sie erst den O-Ring (4), dann die Montagescheibe
(5) von unten auf den Sensor (3)
ð Die Bauteile müssen an der Klemmscheibe (2) anliegen
2.
4. Schieben Sie dann die Fixierschraube (1) von oben auf den
Sensor (3)
3.
5. Schieben Sie den Sensor (3) vorsichtig in das Modul (6) des
Durchlaufgebers
6. Ziehen Sie die Fixierschraube (1) mit einem Ringschlüssel
SW 35 an
4.
7. Testen Sie die hydraulische Installation der Sensoren: Den
5.
Durchfluss mit dem Absperrventil auf 20 ... 60 l/h einstellen
ð prüfen Sie, ob die Verschraubungen am Durchlaufgeber
6.
A0968
Wenn Luft eingesaugt wird, herrscht Unterdruck.
In diesem Fall drosseln Sie das Ventil an der
Stelle, an der die Messwasserleitung wieder in
den Filterkreislauf mündet - der Druck darf 2 bar
nicht überschreiten.
Wenn schon Messwasser im Durchlaufgeber ist
Senken Sie den Sensor langsam in den Durchlauf‐
geber. Sonst wird die Membrane des Sensors durch
Überdehnen beschädigt und der Sensor liefert falsche
Werte.
dicht sind.
