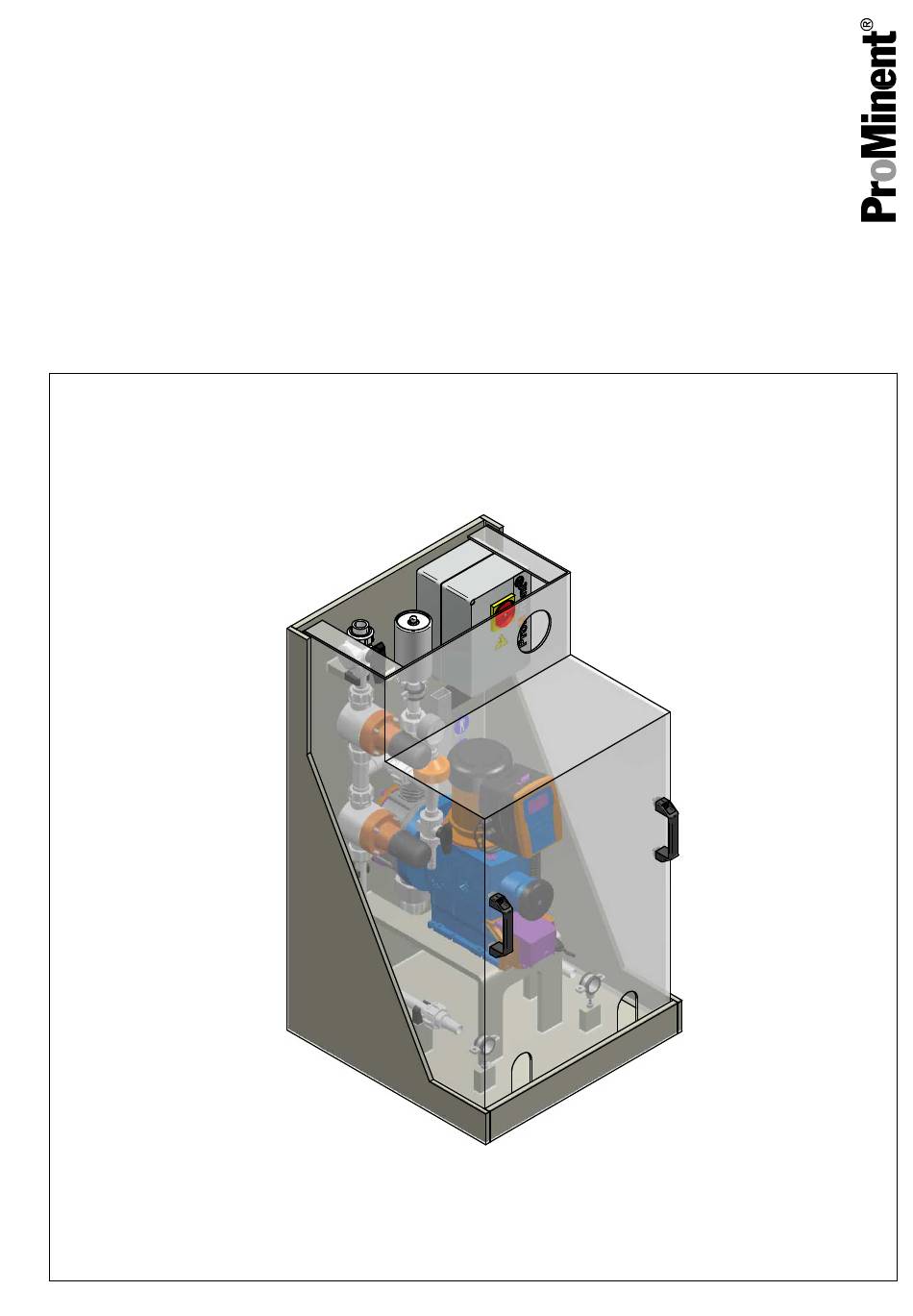

Montage- und Betriebsanleitung

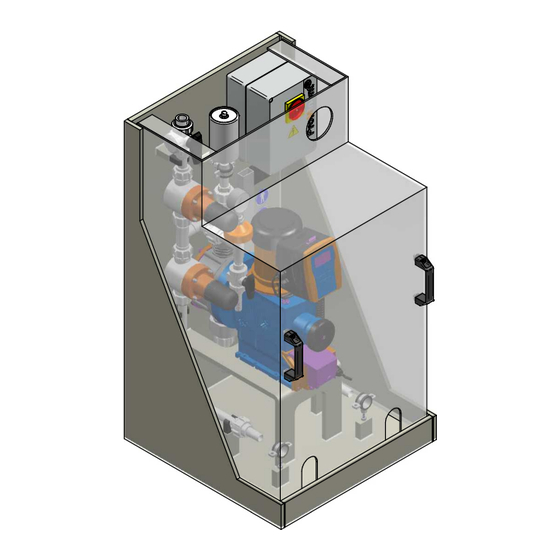

Dulcodos, modular
DSKa
DE
A2551
Zielgruppe: geschulte Anwender, sofern nichts anderes gefordert ist.
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
982375
Originalbetriebsanleitung (2006/42/EG)
Version: BA DST 017 01/21 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent Dulcodos DSKa

Inhaltszusammenfassung für ProMinent Dulcodos DSKa

  • Seite 1 Montage- und Betriebsanleitung Dulcodos, modular DSKa A2551 Zielgruppe: geschulte Anwender, sofern nichts anderes gefordert ist. Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. 982375 Originalbetriebsanleitung (2006/42/EG) Version: BA DST 017 01/21 DE...
  • Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Das Dokument spricht immer Frauen, Männer und gender- neutrale Personen in gleicher Weise an. Wir bitten um Verständnis für diese Vereinfachung im Text.

  • Seite 3: Inhaltsverzeichnis

    11.3 Mit einer Pumpe............31 11.4 Umgebungsbedingungen.......... 32 11.5 Gewicht..............32 11.6 Schutzklasse und Schalldruck........32 Maßblätter, Teilenummern und Werkstoffe......33 12.1 Maßblatt: Dulcodos DSKa, PVC-U/EPDM-Verroh‐ rung, PP-Gestell ............33 12.2 Maßblatt: Dulcodos DSKa, PP-H/EPDM-Verroh‐ rung, PP-Gestell ............35 12.3 Maßblatt: Dulcodos DSKa, PVDF/FKM-Verrohrung, PP-Gestell ..............

  • Seite 4: Über Dieses Produkt

    1.1 Anwendungen ProMinent-Beständigkeitsliste Beachten Sie die Beständigkeit der verwendeten Werkstoffe der Dosierstation, gegenüber den von Ihnen verwendeten Chemikalien. Beachten Sie hierbei die ProMinent-Beständigkeitsliste auf der Homepage des Herstellers. Das Dosiersystem muss über einen Identcode ausgewählt und bestellt werden. Anwendungen: Dosieren von Reinigungsmitteln (CIP, Flaschenwaschma‐...
  • Seite 5 Über dieses Produkt A2552 Abb. 1: Dosiersystem mit druckseitigem und saugseitigem Spülan‐ schluss. Spülleitung, DN20, Schlauchtülle Saugseite, DN20, Schlauchtülle Überströmleitung, DN20, Schlauchtülle Manometer, DN15, Schlauchtülle Spülleitung, DN20, Schlauchtülle Druckseite, DN 20, Einlegteil...
  • Seite 6 Über dieses Produkt A2553 Abb. 2: Dosiersystem mit druckseitigem und saugseitigen Spülan‐ schluss, mit optionaler Spritzschutzhaube. Die Einstellung des Druckhalte- und der Überströmventile wird mit Hilfe eines Manometers vorgenommen. Dazu wird das Manometer an den dafür vorgesehen Anschluss aufgeschraubt. (Abb. 1 Posi‐ tion 4) Druckseitig wird die Anlage über ein Einlegeteil an die bauseitig weiterführenden Rohrleitungen angeschlossen.

  • Seite 7: Identcode

    S DULCODOS modular zur Installation einer Sigma Motordosierpumpe Montagegestell 0 Montagegestell in PP 1 Montagegestell in VA Spritzschutz ohne Spritzschutz mit Spritzschutz Ausführung mit ProMinent-Logo ohne ProMinent-Logo VA-Untergestell ohne mit VA-Untergestell inklusive 4 Maschinenfüße Verrohrung PCEH PVC / EPDM - mit Pulsationdsämpfer (Hidracar ®...
  • Seite 8 Über dieses Produkt DSKa DULCODOS modular DSKa 6 Schweissmuffe Ø25 PP-H 7 Schweissmuffe Ø25 PVDF Einlegeteil für VA-Verrohrung (DIN 11850) A Einlegteil für VA-Rohr 19x1,5 B Einlegteil für VA-Rohr 23x1,5 C Einlegteil für VA-Rohr 29x1,5 Elektrischer Anschluss Klemmenkasten Hauptschalterschalter Reparaturschalter Pumpe ohne Pumpe, ohne Adapter ohne Pumpe, mit Adapterset Sigma 1, bis 65 l/h...
  • Seite 9 Über dieses Produkt DSKa DULCODOS modular DSKa 12 bar / 42 l/h, S1CbH 12035PVTS000U1110S0DE, 3/4-10 10 bar / 49 l/h, S1CbH 10050PVTS000U1110S0DE, 3/4-10 10 bar / 53 l/h, S1CbH 10044PVTS000U1110S0DE, 3/4-10 7 bar / 63 l/h, S1CbH 07065PVTS000U1110S0DE, 3/4-10 7 bar / 52 l/h, S1CbH 07042PVTS000U1110S0DE, 1-15 4 bar / 101 l/h, S1CbH 04084PVTS000U1110S0DE, 1-15...
  • Seite 10 Über dieses Produkt DSKa DULCODOS modular DSKa 10 bar / 365 l/h, S3BaH 120330PVTS000T000, 1 1/2-25 7 bar / 410 l/h, S3BaH 070410PVTS100T000, 2-32 7 bar / 580 l/h, S3BaH 070580PVTS100T000, 2-32 4 bar / 830 l/h, S3BaH 040830PVTS100T000, 2-32 4 bar / 1030 l/h, S3BaH 041030PVTS100T000, 2-32 Sigma 3 - Control 10 bar / 182 l/h, S3CbH...

  • Seite 11: Standard-Motordosierpumpen

    Über dieses Produkt 1.3.1 Standard-Motordosierpumpen Sigma_1 (Basistyp) Pos. Artikel-Nr.: Identcode Leistung: 1081544 S1BAH12017PVTS000T000 12 bar/17 l/h 1081624 S1BAH10022PVTS000T000 10 bar/22 l/h 1081625 S1BAH12035PVTS000T000 12 bar/35 l/h 1081626 S1BAH07042PVTS000T000 7 bar/42 l/h 1081627 S1BAH10044PVTS000T000 10 bar/44 l/h 1081628 S1BAH10050PVTS000T000 10 bar/50 l/h 1081629 S1BAH07065PVTS000T000 7 bar/65 l/h...
  • Seite 12 Über dieses Produkt Sigma_1 (Steuerungstyp) Pos. Artikel-Nr.: Identcode Leistung: 1102910 S1CBH12017PVTS000U111000DE 12 bar/21 l/h 1102911 S1CBH10022PVTS000U111000DE 10 bar/27 l/h 1102912 S1CBH12035PVTS000U111000DE 12 bar/42 l/h 1102913 S1CBH10050PVTS000U111000DE 10 bar/49 l/h 1102954 S1CBH07042PVTS000U111000DE 7 bar/52 l/h 1102955 S1CBH10044PVTS000U111000DE 10 bar/53 l/h 1102956 S1CBH07065PVTS000U111000DE 7 bar/63 l/h 1102957...

  • Seite 13: Sicherheit Und Verantwortung

    Sicherheit und Verantwortung Sicherheit und Verantwortung 2.1 Benutzer-Qualifikation WARNUNG! Verletzungsgefahr bei unzureichender Qualifika‐ tion des Personals Der Betreiber der Anlage/des Gerätes ist für die Einhaltung der Qualifikationen verantwortlich. Wenn unqualifiziertes Personal Arbeiten an dem Gerät vornimmt oder sich im Gefahrenbereich des Gerätes aufhält, entstehen Gefahren, die schwere Verletzungen und Sachschäden verursachen können.

  • Seite 14: Kennzeichnung Der Warnhinweise

    Sicherheit und Verantwortung 2.2 Kennzeichnung der Warnhinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Warnhinweise und ist in klare Handlungsschritte aufgegliedert. Warnhinweise und Hinweise gliedern sich nach dem folgenden Schema. Hierbei kommen verschiedene, der Situation angepasste, Piktogramme zum Einsatz.

  • Seite 15: Allgemeine Sicherheitshinweise

    WARNUNG! Ungeeignete Dosiermedien/ProMinent-Beständig‐ keitsliste Beachten Sie die Beständigkeit der verwendeten Werkstoffe der Dosierstation, gegenüber den von Ihnen verwendeten Chemikalien. Beachten Sie hierbei die ProMinent-Beständigkeitsliste auf der Homepage des Herstellers. WARNUNG! Spannungsführende Teile Mögliche Folge: Tod oder schwerste Verletzungen – Maßnahme: Vor dem Öffnen des Gehäuses den Netzstecker ziehen.
  • Seite 16 Sicherheit und Verantwortung WARNUNG! Bedienungsfehler / Unbefugter Zugriff Mögliche Folge: Tod oder schwerste Verletzungen. – Maßnahme: Sichern Sie das Gerät gegen unbefugten Zugriff. – Das Gerät nur von genügend qualifizierten und sachkundigen Personal betreiben lassen. – Beachten Sie auch die Betriebsanleitungen der Regler und Einbauarmaturen und der anderen evtl.
  • Seite 17 Sicherheit und Verantwortung VORSICHT! Personen- und Sachschäden / Gerät startet sofort Die Pumpe kann zu pumpen beginnen, sobald die Pumpe an Netzspannung angeschlossen ist. Verbinden Sie das Gerät erst dann mit der Netz‐ spannung, wenn alle Montagearbeiten abge‐ schlossen sind und die geförderten Chemikalien nicht unkontrolliert austreten können.

  • Seite 18: Bestimmungsgemäße Verwendung

    Sicherheit und Verantwortung 2.4 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die Dosieranlage ist nur dazu bestimmt flüssige Dosiermedien in hydraulische Anlagen zu dosieren. Die Dosieranlage ist nicht dazu bestimmt gasför‐ mige oder feste Medien zu dosieren. Die Dosieranlage darf nur entsprechend der in dieser Betriebsanleitung und der Betriebsanlei‐...

  • Seite 19: Lagerung Und Transport

    Lagerung und Transport Lagerung und Transport Ä Kapitel Benutzer-Qualifikation: unterwiesene Person, siehe 2.1 „Benutzer-Qualifikation“ auf Seite 13 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen. Die notwendigen Maßnahmen ergeben sich aus dem Inhalt des Sicherheitsdatenblatts.

  • Seite 20: Montage Und Installation

    Montage und Installation Montage und Installation Benutzer-Qualifikation, mechanische Montage: ausgebildete Ä Kapitel 2.1 „Benutzer-Qualifikation“ Fachkraft, siehe auf Seite 13 Benutzer-Qualifikation, elektrische Installation: Elektrofachkraft, siehe Ä Kapitel 2.1 „Benutzer-Qualifikation“ auf Seite 13 Umgebungsbedingungen Umgebungsbedingungen bei Betrieb: Umgebungstemperatur: 5 ... 40 °C. Luftfeuchtigkeit, max.: 92 % relative Feuchte, nicht kondensierend.

  • Seite 21: Hydraulische Installation

    Teile des Dosiersystems oder des angeschlos‐ senen Rohrleitungssystems platzen. Setzen Sie nur Werkstoffe ein, welche den Bestim‐ mung bzw. Vorgaben der ProMinent-Beständig‐ keitsliste entsprechen. Achten Sie bei der Installation des Dosiersystems darauf, dass die bauseitigen Anschlüsse immer frei von Belastungen an der Dosieranlage angeschlossen sind.

  • Seite 22: Elektrische Installation

    Montage und Installation 4.2 Elektrische Installation: WARNUNG! Spannungsführende Teile Ursache: Alle Arbeiten oder durchgeführte Installa‐ tionsarbeiten können zu einer Gefährdung durch elektrischen Strom führen. Mögliche Folge: Tod oder schwerste Verletzungen. Maßnahme: Alle Arbeiten müssen entsprechend der gesetzlichen internationalen und nationalen Vorschriften, Gesetze und Normen durchgeführten werden.

  • Seite 23: In Betrieb Nehmen

    In Betrieb nehmen In Betrieb nehmen Benutzer-Qualifikation, In Betrieb nehmen: geschulter Ä Kapitel 2.1 „Benutzer-Qualifikation“ Anwender, siehe auf Seite 13 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen.
  • Seite 24 In Betrieb nehmen Überströmanschluss: Wenn Sie bei Erstinbetriebnahme Wasser verwenden, muss der Schlauch der vom Überströmventil kommt zurück in den Wasserbehälter oder in den Abfluss führen, auf keinen Fall in den Behälter mit dem Dosiermedium. Der Schlauch der vom Überströmventil kommt muss nach Inbetriebnahme in den Behälter mit dem Dosiermedium verlegt werden.

  • Seite 25: Bedienen

    Bedienen Bedienen Benutzer-Qualifikation, Bedienen: geschulter Anwender, siehe Ä Kapitel 2.1 „Benutzer-Qualifikation“ auf Seite 13 Bedienen Sie das Dosiersystem gemäß der Betriebsanleitungen der zugehörigen Dosierpumpe. In der Betriebsanleitungen werden alle Einstellungen zur Änderung der Dosierleistung, Hub und Hub‐ frequenz etc. beschrieben. Über den Hauptschalter kann das Dosiersystem ein- und ausgeschaltet werden.

  • Seite 26: Warten Und Reparieren

    Warten und reparieren Warten und reparieren Benutzer-Qualifikation, Warten und reparieren: geschulter Ä Kapitel 2.1 „Benutzer-Qualifikation“ Anwender, siehe auf Seite 13 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen.
  • Seite 27 Warten und reparieren Spülen: Das Dosiersystem ist mit einem Spülanschluss auf der Druckseite des Systems ausgerüstet. Die Dosierpumpen können nur von der Saugseite zur Druckseite gespült werden, weil die Rückschlagventile in den Fördereinheiten die andere Richtung nicht zulassen Schließen Sie zum Spülen am Schlauchanschluss der Saug‐ seite bzw.

  • Seite 28: Außer Betrieb Nehmen

    Außer Betrieb nehmen Außer Betrieb nehmen Benutzer-Qualifikation, Außer Betrieb nehmen: geschulter Ä Kapitel 2.1 „Benutzer-Qualifikation“ Anwender, siehe auf Seite 13 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen.

  • Seite 29: Wieder In Betrieb Nehmen

    Wieder in Betrieb nehmen Wieder in Betrieb nehmen Benutzer-Qualifikation, Außer Betrieb nehmen: geschulter Ä Kapitel 2.1 „Benutzer-Qualifikation“ Anwender, siehe auf Seite 13 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen.

  • Seite 30: Altteileentsorgung

    Altteileentsorgung Altteileentsorgung Ä Kapitel Benutzer-Qualifikation: unterwiesene Person, siehe 2.1 „Benutzer-Qualifikation“ auf Seite 13 HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen natio‐ nalen Vorschriften und Rechtsnormen Der Hersteller nimmt die dekontaminierten Altgeräte bei ausrei‐ chender Frankierung der Sendung zurück. Bevor Sie das Gerät einschicken, müssen Sie das Gerät dekonta‐...

  • Seite 31: Technische Daten

    Technische Daten Technische Daten INFO!: Die Technischen Daten der Dosierpumpe und der anderen Baugruppen (Druckhalteventil, Mehrfunktionsventil, Pulsations‐ dämpfer etc.) befinden sich in den produktspezifischen Betriebsan‐ leitungen. 11.1 Lager- und Transporttemperatur Lager- und Transporttemperatur des Dosiersystems: 0 ... 50 °C Luftfeuchtigkeit, maximal: 95 % relative Feuchte maximal zulässiger Betriebsdruck: 10 bar bei 25 °C (Dosiermedium) 6 bar bei 40 °C (Dosiermedium)

  • Seite 32: Umgebungsbedingungen

    Technische Daten 11.4 Umgebungsbedingungen Umgebungsbedingungen bei Betrieb: Umgebungstemperatur: 5 ... 40 °C. Umgebungstemperatur: mit PES, H oder ähnlichem als Dosier‐ medium: 5 ... 25 °C. Luftfeuchtigkeit, maximal: 92 % relative Feuchte, nicht kondensie‐ rend. Zur maximalen Temperatur des Dosiermediums bei maximalen Betriebsdruck beachten Sie das Sicherheitsdatenblatt Ihres Dosier‐...

  • Seite 33: Maßblätter, Teilenummern Und Werkstoffe

    Maßblätter, Teilenummern und Werkstoffe Maßblätter, Teilenummern und Werkstoffe 12.1 Maßblatt: Dulcodos DSKa, PVC-U/EPDM-Verrohrung, PP-Gestell A - A 82_02-401_03_79-0Ax00 A3208 Abb. 3: Maßblatt: Dulcodos DSKa, PVC-U/EPDM-Verrohrung, PP-Gestell, alle Maße in mm.
  • Seite 34 Maßblätter, Teilenummern und Werkstoffe Tab. 2: Dulcodos DSKa, PVC-U/EPDM-Verrohrung, PP-Gestell Position Benennung Material Stück Teilenummer Montagegestell 1108876 594x1050x600 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U PVC-U, 1038148 EPDM DN20 Kugelhahn, 3 Wege PVC-U, 1039886 EPDM DN20 Pulsationsdämpfer PVC-U,...

  • Seite 35: Maßblatt: Dulcodos Dska, Pp-H/Epdm-Verrohrung, Pp-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.2 Maßblatt: Dulcodos DSKa, PP-H/EPDM-Verrohrung, PP-Gestell A - A 82_02-401_03_80-0Ax00 A3209 Abb. 4: Maßblatt: Dulcodos DSKa, PP-H/EPDM-Verrohrung, PP-Gestell, alle Maße in mm.
  • Seite 36 Maßblätter, Teilenummern und Werkstoffe Tab. 3: Dulcodos DSKa, PP-H/EPDM-Verrohrung, PP-Gestell Position Benennung Material Stück Teilenummer Montagegestell 1108876 594x1050x600 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U 1037284 EPDM DN20 Kugelhahn, 3 Wege 1035547 EPDM DN20 Pulsationsdämpfer 1060675 EPDM Hidracar U002, 0,18 l ®...

  • Seite 37: Maßblatt: Dulcodos Dska, Pvdf/Fkm-Verrohrung, Pp-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.3 Maßblatt: Dulcodos DSKa, PVDF/FKM-Verrohrung, PP-Gestell A - A 82_02-401_03_81-0A A3211 Abb. 5: Maßblatt: Dulcodos DSKa, PVDF/FKM-Verrohrung, PP-Gestell, alle Maße in mm.
  • Seite 38 Maßblätter, Teilenummern und Werkstoffe Tab. 4: Dulcodos DSKa, PVDF/FKM-Verrohrung, PP-Gestell Position Benennung Material Stück Teilenummer Montagegestell 1108876 594x1050x600 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U PVDF, 1037777 DN20 Kugelhahn, 3 Wege PVDF, 1035548 DN20 Pulsationsdämpfer PVDF, 1057953 Hidracar U002, 0,18 l ®...

  • Seite 39: Maßblatt: Dulcodos Dska, Pvc-U/Epdm-Verrohrung, Edelstahl-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.4 Maßblatt: Dulcodos DSKa, PVC-U/EPDM-Verrohrung, Edelstahl-Gestell A - A 82_02-401_03_82-0Ax00 A3212 Abb. 6: Maßblatt: Dulcodos DSKa, PVC-U/EPDM-Verrohrung, Edelstahl-Gestell, alle Maße in mm.
  • Seite 40 Maßblätter, Teilenummern und Werkstoffe Tab. 5: Dulcodos DSKa, PVC-U/EPDM-Verrohrung, Edelstahl-Gestell Position Benennung Material Stück Teilenummer Montagegestell Edelstahl 1108877 574x1042x574 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U PVC-U, 1038148 EPDM DN20 Kugelhahn, 3 Wege PVC-U, 1039886 EPDM DN20 Pulsationsdämpfer...

  • Seite 41: Maßblatt: Dulcodos Dska, Pp-H/Epdm-Verrohrung, Edelstahl-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.5 Maßblatt: Dulcodos DSKa, PP-H/EPDM-Verrohrung, Edelstahl-Gestell A - A 82_02-401_03_83-0A A3213 Abb. 7: Maßblatt: Dulcodos DSKa, PP-H/EPDM-Verrohrung, Edelstahl-Gestell, alle Maße in mm.
  • Seite 42 Maßblätter, Teilenummern und Werkstoffe Tab. 6: Dulcodos DSKa, PP-H/EPDM-Verrohrung, Edelstahl-Gestell Position Benennung Material Stück Teilenummer Montagegestell Edelstahl 1108877 574x1042x574 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U 1037284 EPDM DN20 Kugelhahn, 3 Wege 1035547 EPDM DN20 Pulsationsdämpfer 1060675 EPDM...

  • Seite 43: Maßblatt: Dulcodos Dska, Pvdf/Fkm-Verrohrung, Edelstahl-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.6 Maßblatt: Dulcodos DSKa, PVDF/FKM-Verrohrung, Edelstahl-Gestell A - A 82_02-401_03_84-0A A3214 Abb. 8: Maßblatt: Dulcodos DSKa, PVDF/FKM-Verrohrung, Edelstahl-Gestell, alle Maße in mm.
  • Seite 44 Maßblätter, Teilenummern und Werkstoffe Tab. 7: Dulcodos DSKa, PVDF/FKM-Verrohrung, Edelstahl-Gestell Position Benennung Material Stück Teilenummer Montagegestell Edelstahl 1108877 574x1042x574 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U PVDF, 1037777 DN20 Kugelhahn, 3 Wege PVDF, 1035548 DN20 Pulsationsdämpfer PVDF, 1057953...

  • Seite 45: Maßblatt: Dulcodos Dska, Pvc-U/Fkm-Verrohrung, Pp-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.7 Maßblatt: Dulcodos DSKa, PVC-U/FKM-Verrohrung, PP-Gestell 82_02-401_03_91-0Ax00 A3215 Abb. 9: Maßblatt: Dulcodos DSKa, PVC-U/FKM-Verrohrung, PP-Gestell, alle Maße in mm.
  • Seite 46 Maßblätter, Teilenummern und Werkstoffe Tab. 8: Dulcodos DSKa, PVC-U/FKM-Verrohrung, PP-Gestell Position Benennung Material Stück Teilenummer Montagegestell 1108876 594x1050x600 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U PVC-U, 1037775 DN20 Kugelhahn, 3 Wege PVC-U, 1039887 DN20 Pulsationsdämpfer PVC-U, 1078964 Hidracar U002, 0,18 l ®...

  • Seite 47: Maßblatt: Dulcodos Dska, Pvc-U/Fkm-Verrohrung, Edelstahl-Gestell

    Maßblätter, Teilenummern und Werkstoffe 12.8 Maßblatt: Dulcodos DSKa, PVC-U/FKM-Verrohrung, Edelstahl-Gestell 82_02-401_03_92-0Ax00 A3216 Abb. 10: Maßblatt: Dulcodos DSKa, PVC-U/FKM-Verrohrung, Edelstahl-Gestell, alle Maße in mm.
  • Seite 48 Maßblätter, Teilenummern und Werkstoffe Tab. 9: Dulcodos DSKa, PVC-U/FKM-Verrohrung, Edelstahl/Gestell Position Benennung Material Stück Teilenummer Montagegestell Edelstahl 1108877 574x1042x574 mm Dosierpumpe, vom Kunden zu definieren Druckhalteventil universal, DHV-U PVC-U, 1037775 DN20 Kugelhahn, 3 Wege PVC-U, 1039887 DN20 Pulsationsdämpfer PVC-U, 1078964...

  • Seite 49: Eg-Konformitätserklärung Für Maschinen

    Nach der RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PAR‐ LAMENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDE‐ RUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent Systems s.r.o. Fügnerova ul. 567 CZ - 33601 Blovice, ID-No.: 48363448 dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzi‐...
