Tab. 14: Zubehör, mitgeliefert
Pos.
Anzahl
1
1
2
1

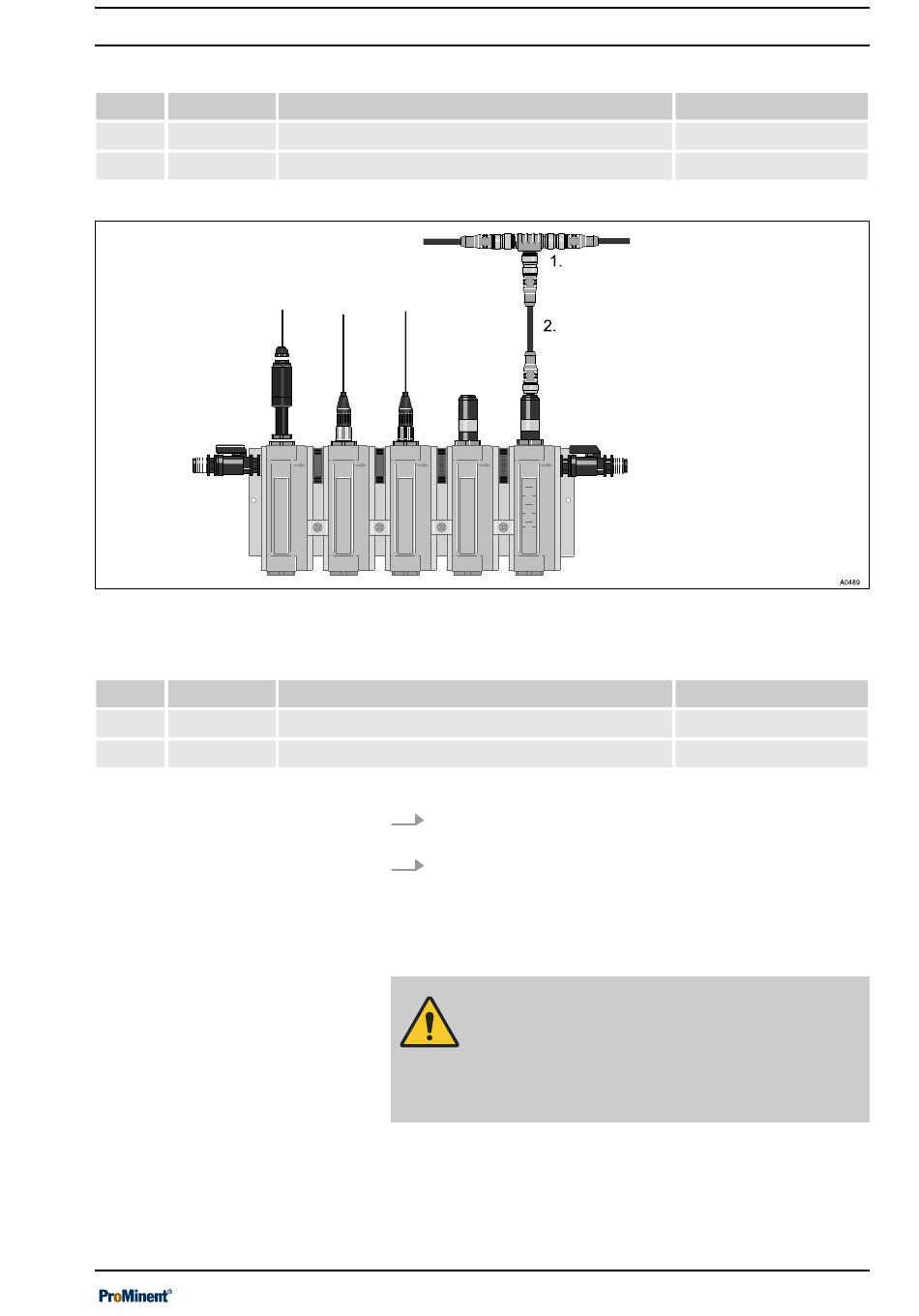

Abb. 40: Sensoren
Tab. 15: Zubehör, mitgeliefert
Pos.
Anzahl
1
1
2
1
6.5.2 Verlegen des CAN-Bus-Hauptstrangs
Benennung
T-Verteiler, M12, 5-Polig, CAN
Verbindungskabel, CAN, M12, 5-Polig, 1 m
Benennung
T-Verteiler, M12, 5-Polig, CAN
Verbindungskabel, CAN, M12, 5-Polig, 0,5 m
1.
Ermitteln Sie den Bedarf an Verbindungskabeln zwischen
den Extern-Modulen.
2.
Ermitteln Sie den Bedarf an Halteklammern für die Verbin‐
dungskabel (ASV-Rohrklemme, 16 mm, Bestell-Nr. 359904.
VORSICHT!
Maximale Hauptbus-Länge
Mögliche Folge: Fehlfunktionen.
–
Die maximale Hauptbus-Länge (ohne Stichlei‐
tungen), muss kleiner als 400 m sein.
Montage und Installation
Bestell-Nr.
1022155
1022139
Bestell-Nr.
1022155
1022137
67
