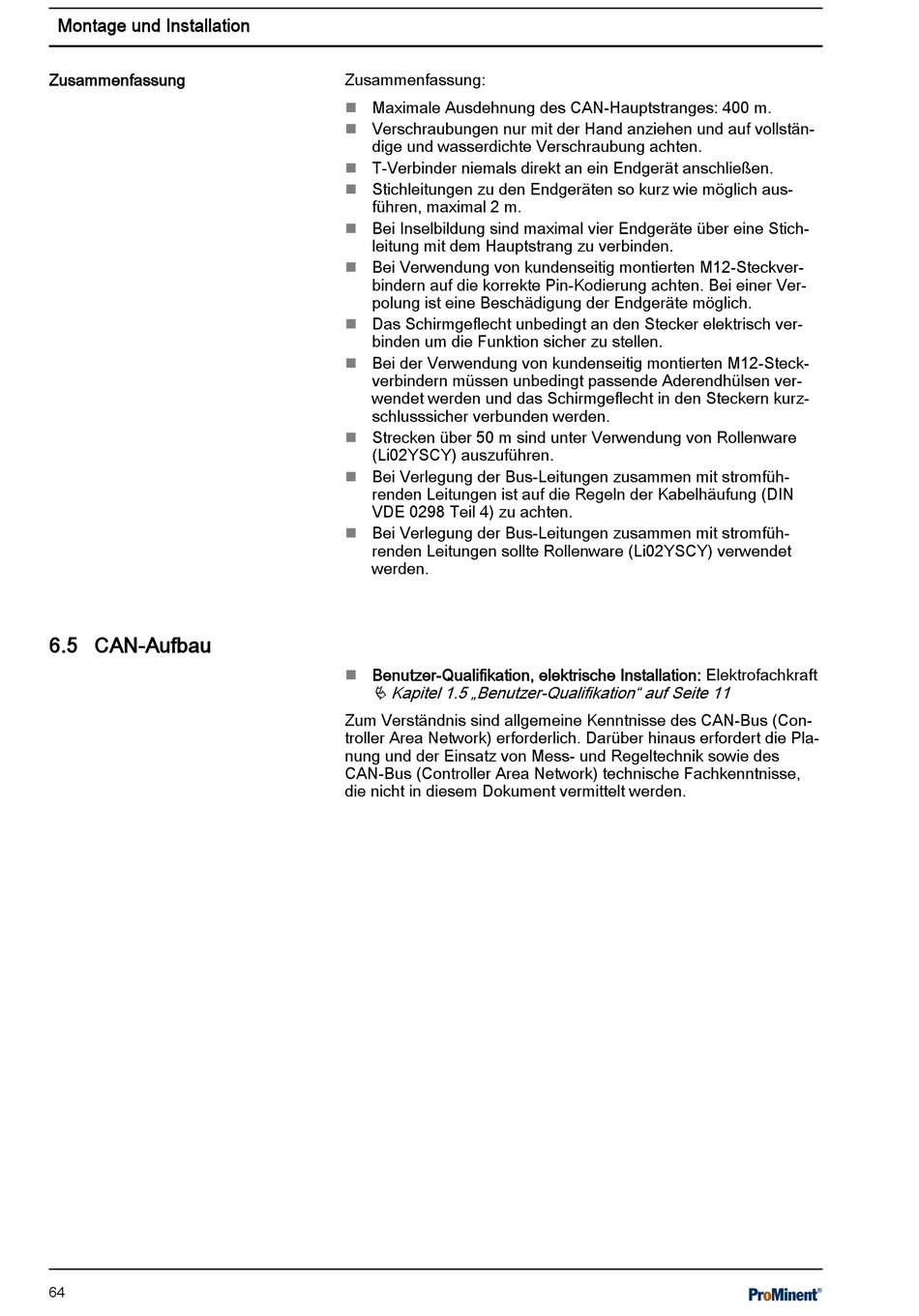

Montage und Installation
Zusammenfassung
6.5 CAN-Aufbau
64
Zusammenfassung:
Maximale Ausdehnung des CAN-Hauptstranges: 400 m.
n
Verschraubungen nur mit der Hand anziehen und auf vollstän‐
n
dige und wasserdichte Verschraubung achten.
T-Verbinder niemals direkt an ein Endgerät anschließen.
n
Stichleitungen zu den Endgeräten so kurz wie möglich aus‐
n
führen, maximal 2 m.
Bei Inselbildung sind maximal vier Endgeräte über eine Stich‐
n
leitung mit dem Hauptstrang zu verbinden.
Bei Verwendung von kundenseitig montierten M12-Steckver‐
n
bindern auf die korrekte Pin-Kodierung achten. Bei einer Ver‐
polung ist eine Beschädigung der Endgeräte möglich.
Das Schirmgeflecht unbedingt an den Stecker elektrisch ver‐
n
binden um die Funktion sicher zu stellen.
Bei der Verwendung von kundenseitig montierten M12-Steck‐
n
verbindern müssen unbedingt passende Aderendhülsen ver‐
wendet werden und das Schirmgeflecht in den Steckern kurz‐
schlusssicher verbunden werden.
Strecken über 50 m sind unter Verwendung von Rollenware
n
(Li02YSCY) auszuführen.
Bei Verlegung der Bus-Leitungen zusammen mit stromfüh‐
n
renden Leitungen ist auf die Regeln der Kabelhäufung (DIN
VDE 0298 Teil 4) zu achten.
Bei Verlegung der Bus-Leitungen zusammen mit stromfüh‐
n
renden Leitungen sollte Rollenware (Li02YSCY) verwendet
werden.
Benutzer-Qualifikation, elektrische Installation: Elektrofachkraft
n
Ä Kapitel 1.5 „Benutzer-Qualifikation" auf Seite 11
Zum Verständnis sind allgemeine Kenntnisse des CAN-Bus (Con‐
troller Area Network) erforderlich. Darüber hinaus erfordert die Pla‐
nung und der Einsatz von Mess- und Regeltechnik sowie des
CAN-Bus (Controller Area Network) technische Fachkenntnisse,
die nicht in diesem Dokument vermittelt werden.
