18
Technische Daten
18.1
Allgemeine Angaben
Parameter
Umgebungstemperatur:
Lagertemperatur:
Elektrischer Anschluss:
Schutzart:
Verschmutzungsgrad:
Überspannungskategorie:
Gewicht:
18.2
Elektrische Daten
Sicherungen
Bauteil
Netzsicherung: 1,6 AT 250 VAC, 5 x 20 mm, H = Hochleistungssicherungen
(Großes Ausschaltvermögen)
Sicherung der Leistungsklemme XP1: 10 AT, 250 VAC, 5 x 20 mm; H = Hoch‐
leistungssicherungen (Großes Ausschaltvermögen).
Maximale Last: 8 A (wegen Umgebungstemperatur bis 50 °C)
Sicherung des Leistungsrelais XR4 (Relais 4), XR5 (Relais 5, Relais 6): 10
AT, 250 VAC, 5 x 20 mm, H = Hochleistungssicherungen (Großes Ausschalt‐
vermögen).
Maximale Last: 8 A (wegen Umgebungstemperatur bis 50 °C)
Wert
-5 ... 50 °C (zur Innenaufstellung oder mit Schutzgehäuse).
Erfordert Niederspannungskabel mit einer Temperaturbeständigkeit ≧ 70 °C.
-20 ... 70 °C
90 ... 253 V AC, 50/60 Hz, 42 W
Wandaufbau: IP66/IP67 (geschlossen) // IP20 (offen)
3 (Norm IEC 61010)
2 (DIN VDE 010/IEC Publikation 664)
ca. 7,5 kg mit Verpackung und Zubehör.
ca. 4,67 kg ohne Verpackung und Zubehör.
Die elektrischen Daten der einzelnen Module finden Sie unter
Ä Kapitel 6.3.4 „Klemmenplan" auf Seite 48 .

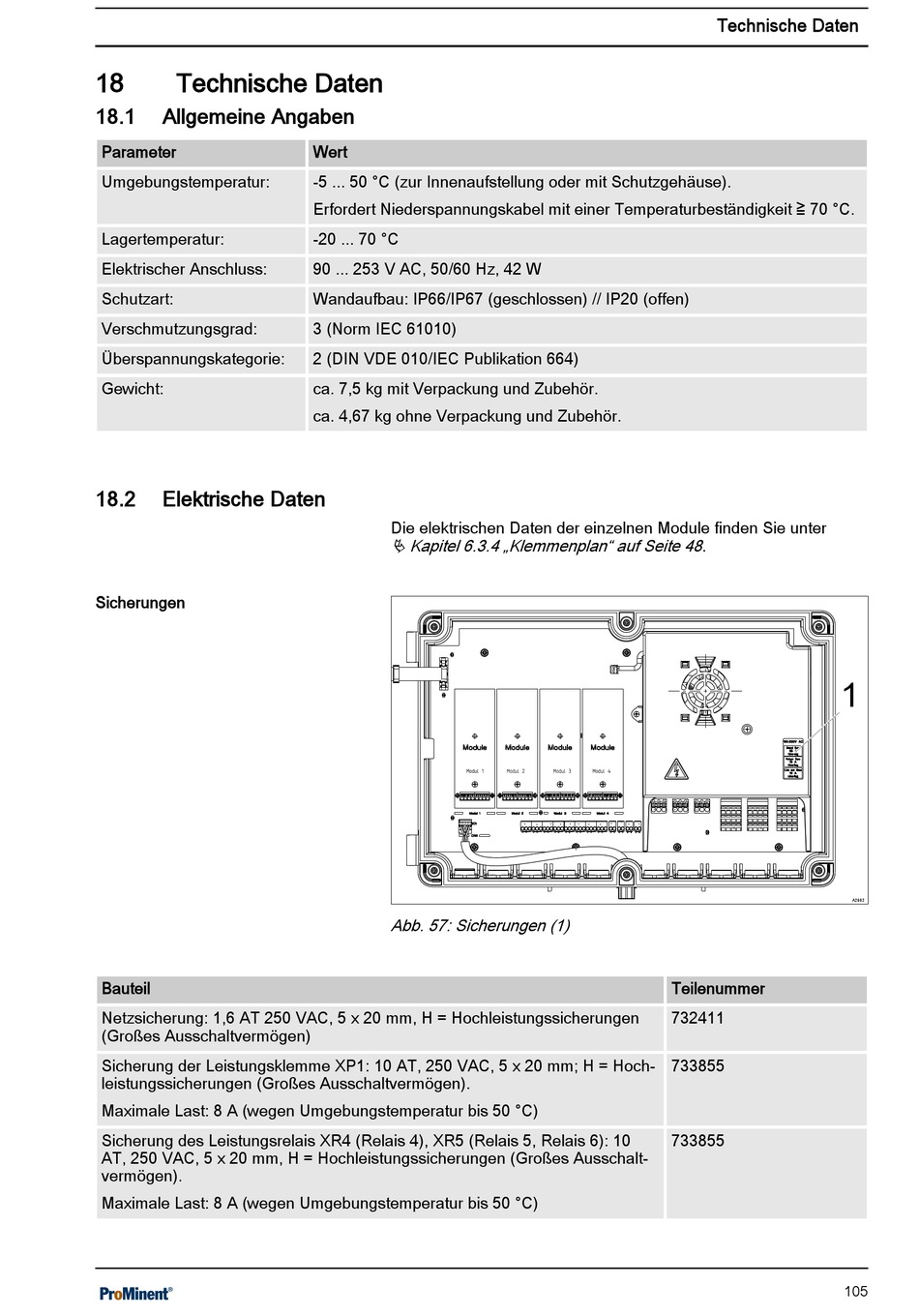

Abb. 57: Sicherungen (1)
Technische Daten
1
Teilenummer
732411
733855
733855
105
A2602
