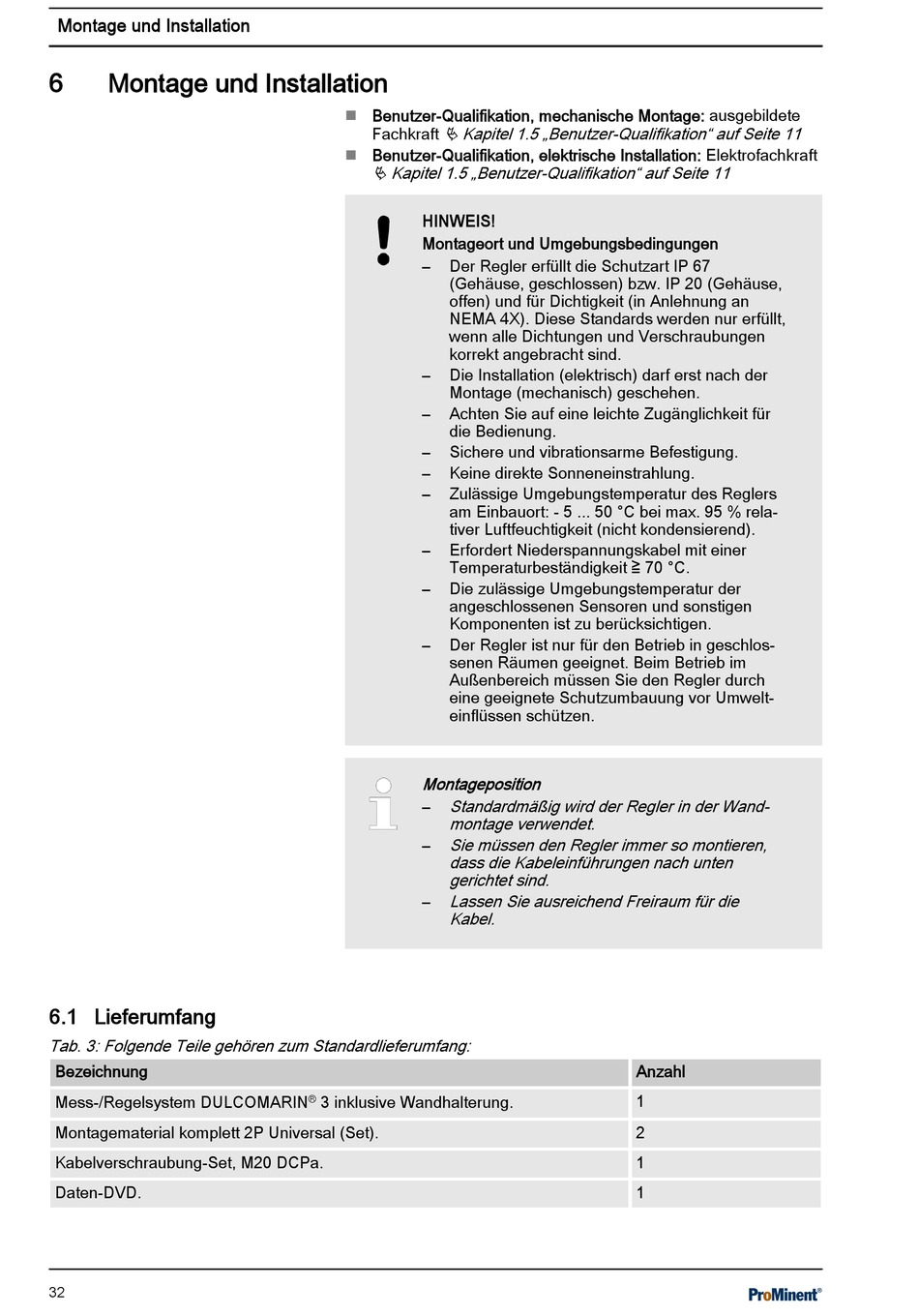

Montage und Installation
6
Montage und Installation
6.1 Lieferumfang
Tab. 3: Folgende Teile gehören zum Standardlieferumfang:
Bezeichnung
Mess-/Regelsystem DULCOMARIN
Montagematerial komplett 2P Universal (Set).
Kabelverschraubung-Set, M20 DCPa.
Daten-DVD.
32
Benutzer-Qualifikation, mechanische Montage: ausgebildete
n
Ä Kapitel 1.5 „Benutzer-Qualifikation" auf Seite 11
Fachkraft
Benutzer-Qualifikation, elektrische Installation: Elektrofachkraft
n
Ä Kapitel 1.5 „Benutzer-Qualifikation" auf Seite 11
HINWEIS!
Montageort und Umgebungsbedingungen
–
Der Regler erfüllt die Schutzart IP 67
(Gehäuse, geschlossen) bzw. IP 20 (Gehäuse,
offen) und für Dichtigkeit (in Anlehnung an
NEMA 4X). Diese Standards werden nur erfüllt,
wenn alle Dichtungen und Verschraubungen
korrekt angebracht sind.
–
Die Installation (elektrisch) darf erst nach der
Montage (mechanisch) geschehen.
–
Achten Sie auf eine leichte Zugänglichkeit für
die Bedienung.
–
Sichere und vibrationsarme Befestigung.
–
Keine direkte Sonneneinstrahlung.
–
Zulässige Umgebungstemperatur des Reglers
am Einbauort: - 5 ... 50 °C bei max. 95 % rela‐
tiver Luftfeuchtigkeit (nicht kondensierend).
–
Erfordert Niederspannungskabel mit einer
Temperaturbeständigkeit ≧ 70 °C.
–
Die zulässige Umgebungstemperatur der
angeschlossenen Sensoren und sonstigen
Komponenten ist zu berücksichtigen.
–
Der Regler ist nur für den Betrieb in geschlos‐
senen Räumen geeignet. Beim Betrieb im
Außenbereich müssen Sie den Regler durch
eine geeignete Schutzumbauung vor Umwelt‐
einflüssen schützen.
Montageposition
Standardmäßig wird der Regler in der Wand‐
–
montage verwendet.
Sie müssen den Regler immer so montieren,
–
dass die Kabeleinführungen nach unten
gerichtet sind.
Lassen Sie ausreichend Freiraum für die
–
Kabel.
®
3 inklusive Wandhalterung.
Anzahl
1
2
1
1
