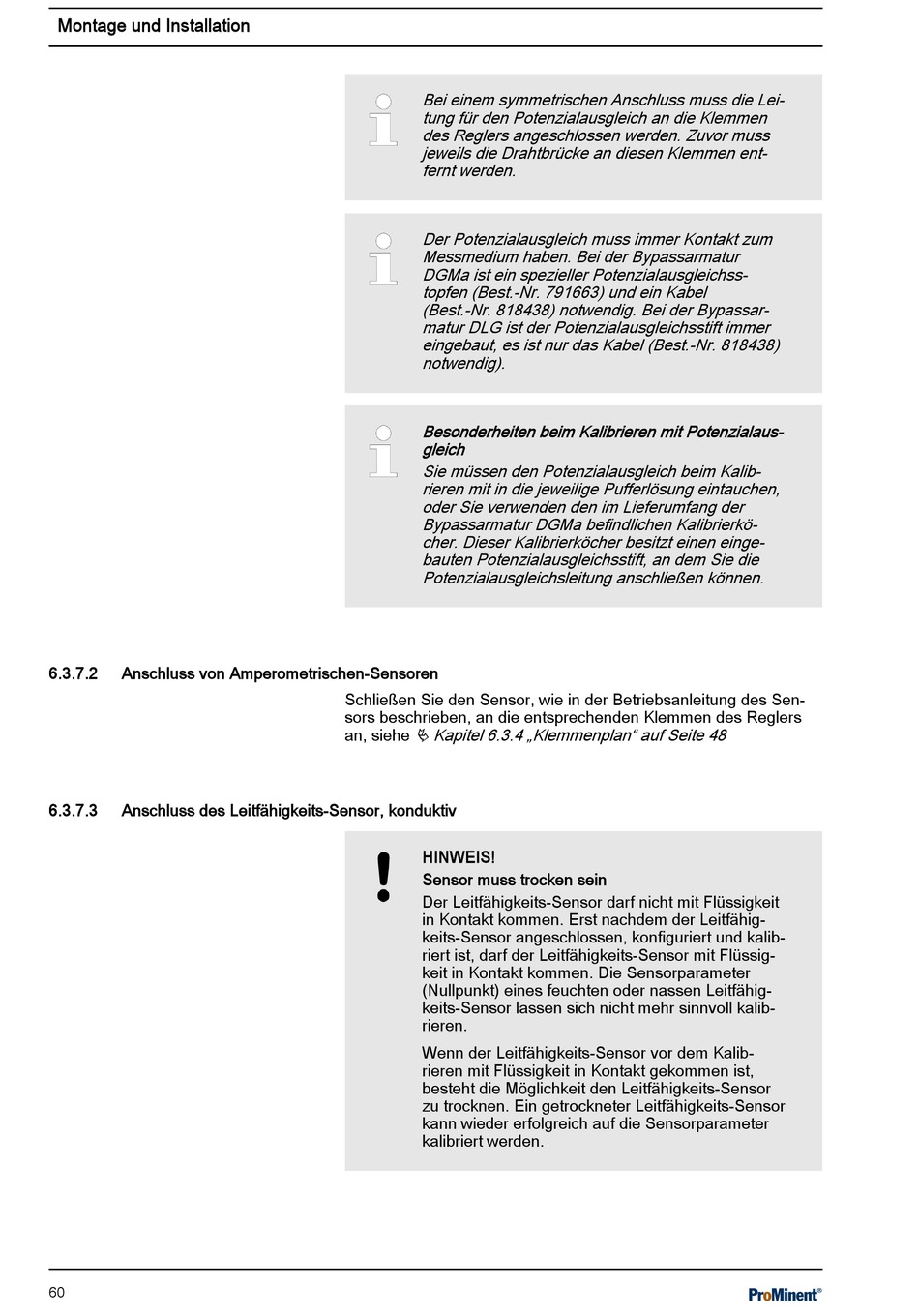

Montage und Installation
6.3.7.2
Anschluss von Amperometrischen-Sensoren
6.3.7.3
Anschluss des Leitfähigkeits-Sensor, konduktiv
60
Bei einem symmetrischen Anschluss muss die Lei‐
tung für den Potenzialausgleich an die Klemmen
des Reglers angeschlossen werden. Zuvor muss
jeweils die Drahtbrücke an diesen Klemmen ent‐
fernt werden.
Der Potenzialausgleich muss immer Kontakt zum
Messmedium haben. Bei der Bypassarmatur
DGMa ist ein spezieller Potenzialausgleichss‐
topfen (Best.-Nr. 791663) und ein Kabel
(Best.-Nr. 818438) notwendig. Bei der Bypassar‐
matur DLG ist der Potenzialausgleichsstift immer
eingebaut, es ist nur das Kabel (Best.-Nr. 818438)
notwendig).
Besonderheiten beim Kalibrieren mit Potenzialaus‐
gleich
Sie müssen den Potenzialausgleich beim Kalib‐
rieren mit in die jeweilige Pufferlösung eintauchen,
oder Sie verwenden den im Lieferumfang der
Bypassarmatur DGMa befindlichen Kalibrierkö‐
cher. Dieser Kalibrierköcher besitzt einen einge‐
bauten Potenzialausgleichsstift, an dem Sie die
Potenzialausgleichsleitung anschließen können.
Schließen Sie den Sensor, wie in der Betriebsanleitung des Sen‐
sors beschrieben, an die entsprechenden Klemmen des Reglers
Ä Kapitel 6.3.4 „Klemmenplan" auf Seite 48
an, siehe
HINWEIS!
Sensor muss trocken sein
Der Leitfähigkeits-Sensor darf nicht mit Flüssigkeit
in Kontakt kommen. Erst nachdem der Leitfähig‐
keits-Sensor angeschlossen, konfiguriert und kalib‐
riert ist, darf der Leitfähigkeits-Sensor mit Flüssig‐
keit in Kontakt kommen. Die Sensorparameter
(Nullpunkt) eines feuchten oder nassen Leitfähig‐
keits-Sensor lassen sich nicht mehr sinnvoll kalib‐
rieren.
Wenn der Leitfähigkeits-Sensor vor dem Kalib‐
rieren mit Flüssigkeit in Kontakt gekommen ist,
besteht die Möglichkeit den Leitfähigkeits-Sensor
zu trocknen. Ein getrockneter Leitfähigkeits-Sensor
kann wieder erfolgreich auf die Sensorparameter
kalibriert werden.
