6.3.4.4.4
Modul: 2x mA-Eingang. Teilenummer 734126
Belegungsvarianten
Passiv

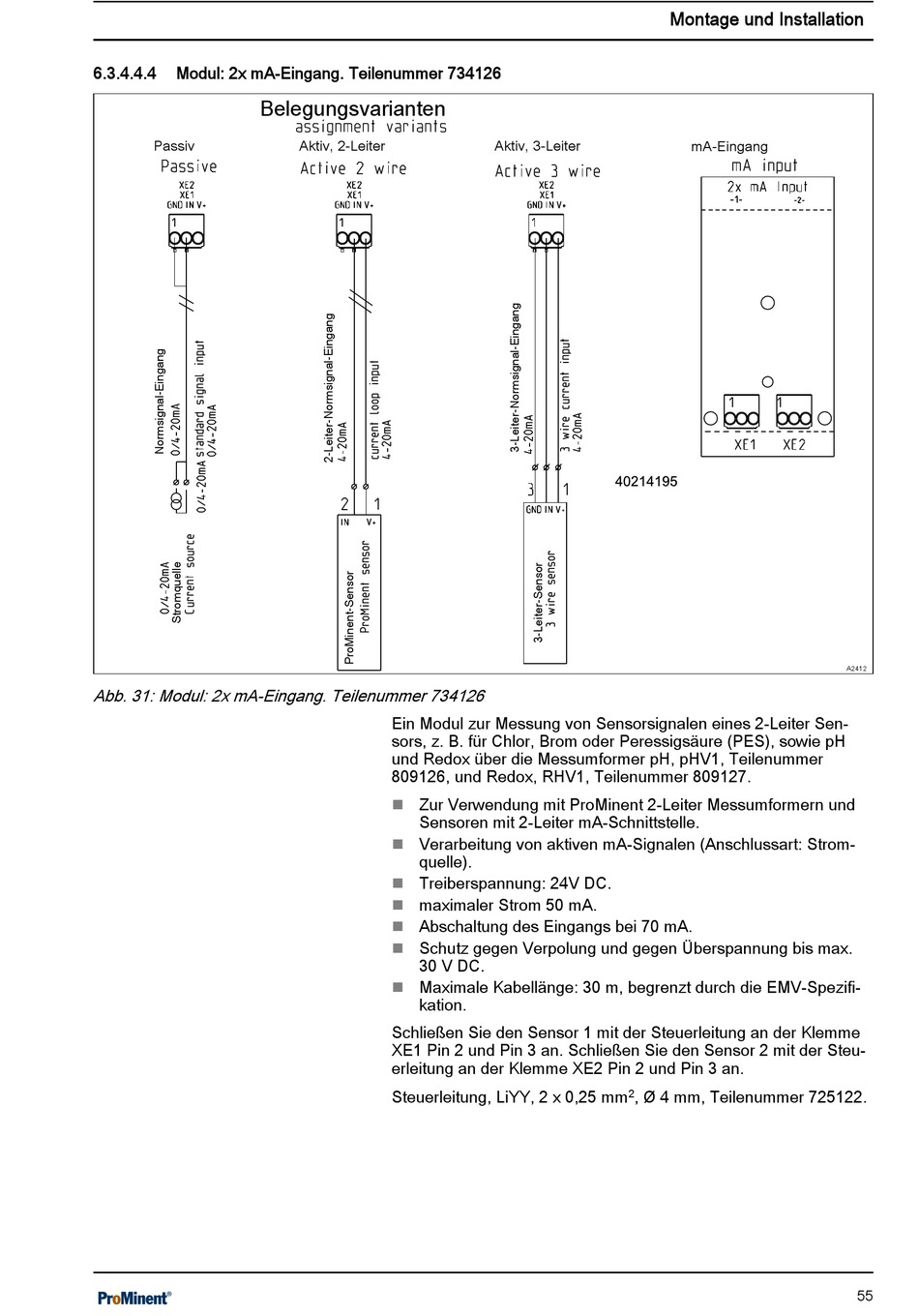

Abb. 31: Modul: 2x mA-Eingang. Teilenummer 734126
Aktiv, 2-Leiter
Ein Modul zur Messung von Sensorsignalen eines 2-Leiter Sen‐
sors, z. B. für Chlor, Brom oder Peressigsäure (PES), sowie pH
und Redox über die Messumformer pH, pHV1, Teilenummer
809126, und Redox, RHV1, Teilenummer 809127.
Zur Verwendung mit ProMinent 2-Leiter Messumformern und
n
Sensoren mit 2-Leiter mA-Schnittstelle.
Verarbeitung von aktiven mA-Signalen (Anschlussart: Strom‐
n
quelle).
Treiberspannung: 24V DC.
n
maximaler Strom 50 mA.
n
Abschaltung des Eingangs bei 70 mA.
n
Schutz gegen Verpolung und gegen Überspannung bis max.
n
30 V DC.
Maximale Kabellänge: 30 m, begrenzt durch die EMV-Spezifi‐
n
kation.
Schließen Sie den Sensor 1 mit der Steuerleitung an der Klemme
XE1 Pin 2 und Pin 3 an. Schließen Sie den Sensor 2 mit der Steu‐
erleitung an der Klemme XE2 Pin 2 und Pin 3 an.
Steuerleitung, LiYY, 2 x 0,25 mm
Aktiv, 3-Leiter
2
, Ø 4 mm, Teilenummer 725122.
Montage und Installation
mA-Eingang
A2412
