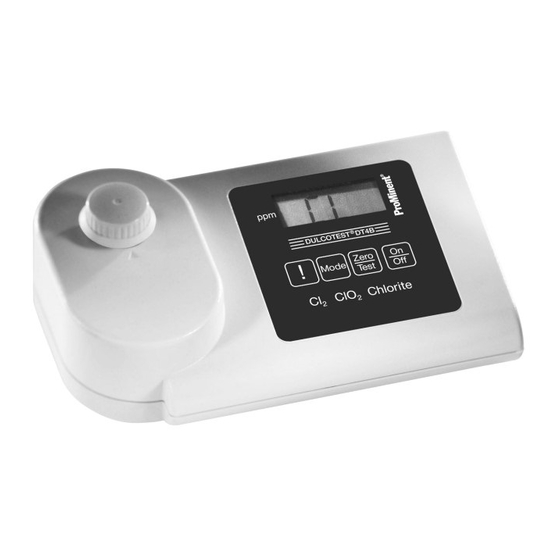

ProMinent DULCOTEST DT4B Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ProMinent Anleitungen
  4. Messgeräte
  5. DULCOTEST DT4B
  6. Bedienungsanleitung

ProMinent DULCOTEST DT4B Bedienungsanleitung

Fotometer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

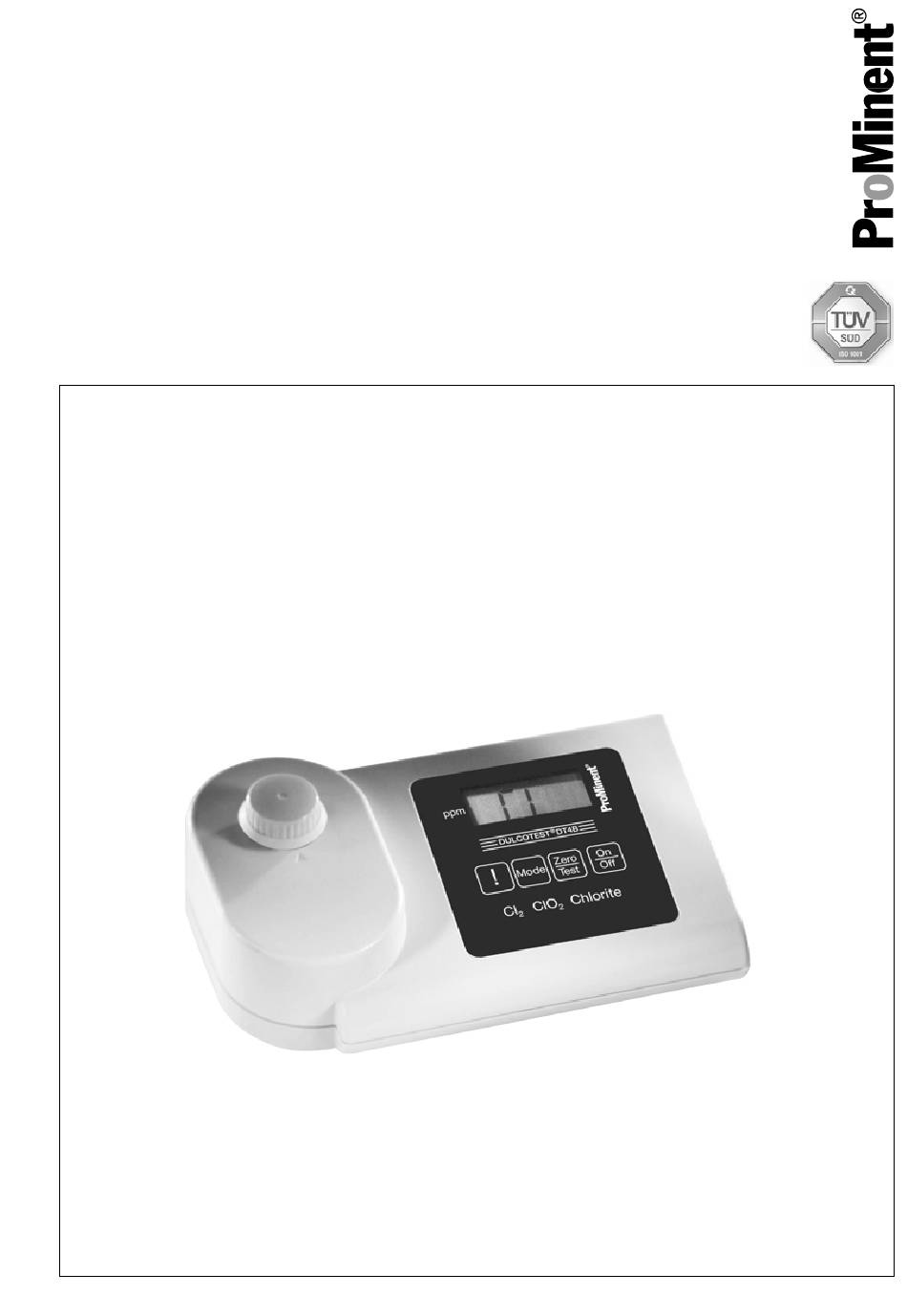

Bedienungsanleitung
DULCOTEST
DT4B
®
Fotometer
A0946
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Technische Änderungen vorbehalten!
Teilenummer 985631
Zielgruppe: unterwiesene Person
BA DT 121 02/12 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent DULCOTEST DT4B

Inhaltszusammenfassung für ProMinent DULCOTEST DT4B

  • Seite 1 Bedienungsanleitung DULCOTEST DT4B ® Fotometer A0946 Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Technische Änderungen vorbehalten! Teilenummer 985631 Zielgruppe: unterwiesene Person BA DT 121 02/12 DE...
  • Seite 2 ProMinent Dosiertechnik Heidelberg GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-617 E-Mail: info@prominent.de Internet: www.prominent.com 985631, 1, de_DE © 2012...
  • Seite 3 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Verständnis für diese Vereinfa‐ chung im Text.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise................. 5 1.1 Lieferumfang..................6 1.2 Hinweise zur Arbeitstechnik............... 8 1.3 Tätigkeiten am Gerät............... 11 Inbetriebnahme DT4B................12 2.1 Inbetriebnahme................12 Bedienmenü..................... 16 3.1 Bedienmenü-Optionen..............16 3.2 Bedienerhinweise................18 3.3 Fehlermeldungen................18 Analyse-Methoden................... 19 4.1 Verfahrenshinweise bei der Verwendung von Flüssigreagenzien... 19 4.2 Quantitative Bestimmung mit Flüssigreagenzien......

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise WARNUNG! Gefährdung durch einen Gefahr‐ stoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen. Die notwendigen Maßnahmen ergeben sich aus dem Inhalt des Sicherheitsdatenblatts. Da auf‐ grund neuer Erkenntnisse, das Gefährdungspotenzial eines Stoffes jederzeit neu bewertet...

  • Seite 6: Lieferumfang

    Allgemeine Hinweise Lieferumfang Folgende Teile gehören zum Standardlieferumfang: Bezeichnung Anzahl Koffer, blau mit blauen Verschlüssen – mit Aufkleber ProMinent, Fotometer Dulcotest DT4B, Code 1039318 – und Gefahrensymbol Schaumstoffeinlage für den Koffer Deckelschaum für den Koffer Fotometer DT4B – Chlor, Chlordioxid, Chlorit –...
  • Seite 7 Allgemeine Hinweise Bezeichnung Anzahl Chlordioxid-Tabletten No. 1, Flasche Chlordioxid-Tabletten No. 2, Flasche...

  • Seite 8: Hinweise Zur Arbeitstechnik

    Allgemeine Hinweise Hinweise zur Arbeitstechnik Fordern Sie die Sicherheitsdatenblätter an. – Reagenzien sind für die chemische Analyse bestimmt und dürfen nicht – in die Hände von unbefugten Personen gelangen. Sie müssen die Reagenzlösungen ordnungsgemäß entsorgen. – Beachten Sie die Anwendungsmöglichkeiten, Analysenvorschrift und –...
  • Seite 9 Allgemeine Hinweise A0937 Abb. 1: Positionierung der Küvette (Ø 24 mm): Dichtring II. Markierung mit dem weißen Dreieck Sie müssen die Küvette für den Nullabgleich und den Test immer so in den Messschacht stellen, dass die Markierung mit dem weißen Dreieck (II.) zur Gehäusemarkierung zeigt.
  • Seite 10 Allgemeine Hinweise Sie müssen das Eindringen von Wasser in den Messschacht verhindern, weil dies zu fehlerhaften Messergebnissen führt. Verschmutzungen im transparenten Messschacht führen zu Fehlmes‐ sungen. Sie müssen die Lichtdurchtrittsflächen des transparenten Mess‐ schachtes in regelmäßigen Abständen prüfen und gegebenenfalls rei‐ nigen.

  • Seite 11: Tätigkeiten Am Gerät

    Allgemeine Hinweise Tätigkeiten am Gerät Batteriewechsel: Um eine vollständige Dichtigkeit des Fotometers gewährleisten zu können, müssen Sie den Dichtring (2) einlegen und der Batteriefachdeckel (1) ver‐ schrauben. Wenn Sie die Batterien für mehr als 1 Minute aus dem Gerät entfernen, erscheint beim erneuten Einschalten mit eingelegten Batterien automatisch das Datum/Uhrzeit-Programm des Gerätes.

  • Seite 12: Inbetriebnahme Dt4B

    Inbetriebnahme DT4B Inbetriebnahme DT4B Inbetriebnahme ð Beachten Sie die korrekte Positionierung der Küvette. Einschalten und Nullabgleich Drücken Sie die Taste [ZERO/TEST] Scroll Memory (SM) [METHODE] blinkt für ca. 8 ð Sekunden. Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen In der Anzeige erscheint Methoden festgelegt.
  • Seite 13 Inbetriebnahme DT4B In der Anzeige erscheint das Countdown-Funktion zuschalten Ergebnis. HINWEIS! Nicht eingehaltene Reaktions‐ Das Ergebnis wird auto‐ zeiten können zu fehlerhaften matisch abgespeichert. Messergebnissen führen. Wiederholung der Analyse Der Countdown lässt sich nur Drücken Sie die Taste unmittelbar vor einer Messung [ZERO/TEST] erneut aktivieren.
  • Seite 14 Inbetriebnahme DT4B Anzeigen von gespeicherten Daten Das Gerät verfügt über einen Ringspeicher für 16 Datensätze. Abb. 4: Anzeigen von gespeicherten Daten Datensatz (n01 ... n16) Uhrzeit Jahreszahl Messgröße (z. B. Chlor, abhängig Monat/Tag von der Ausführung des Gerätes) Wert in mg/l [!] länger als 4 Drücken Sie bei eingeschaltetem Gerät die Taste Sekunden und lassen Sie die Taste wieder los...
  • Seite 15 Inbetriebnahme DT4B Hintergrundbeleuchtung der Anzeige Drücken Sie die Taste ð Die Hintergrundbeleuchtung der Anzeige schaltet sich ein oder aus. Während des Messvorgangs schaltet sich die Hintergrundbeleuch‐ tung automatisch aus.

  • Seite 16: Bedienmenü

    Bedienmenü Bedienmenü Bedienmenü-Optionen Einstellen von Datum und Zeit (24-h- Format) Bedienmenü-Wahl Das Gerät ist ausgeschaltet. [MODE] Drücken Sie die Taste und halten Sie die Taste Erhöhen Sie den einzustellenden gedrückt Wert durch das Drücken der Taste [MODE]. Schalten Sie das Gerät mit [ON/OFF] ein Taste Verringern Sie den einzustel‐...
  • Seite 17 Bedienmenü ð Es erscheint im Display [IS SET] und das Gerät kehrt automatisch in den Messmodus zurück.

  • Seite 18: Bedienerhinweise

    Bedienmenü Bedienerhinweise Anzeige Bedeutung Messbereich überschritten oder Trübung zu groß. Messbereich unterschritten. Batterien umgehend austauschen, Weiterarbeiten nicht möglich. btLo Batteriespannung für Hintergrundbeleuchtung zu niedrig, Mes‐ sung jedoch möglich. ERGEBNIS Bei einer Methode, die durch den Anwender kalibriert wurde, wird bei Anzeige des Ergebnisses im Display ein Pfeil in der [Cal] angezeigt.

  • Seite 19: Analyse-Methoden

    Analyse-Methoden Analyse-Methoden Verfahrenshinweise bei der Verwendung von Flüssigrea‐ genzien Kennzeichnen Sie den Satz Küvetten auf Deckel und Boden so, dass ein Vertau‐ schen der Küvetten ausge‐ schlossen ist. Bei der Berechnung von nicht direkt bestimmbaren Parametern aus einzelnen Messwerten ist die Bei der Wasserprobenvorberei‐...
  • Seite 20 Analyse-Methoden genz, Abschnitt d.] . Zur diffe‐ ð können zu Ergebnissen innerhalb des Messberei‐ renzierten Bestimmung von ches bis hin zu 0 mg/l Chlor und Ozon, siehe [Methode Chlor mit Flüssigrea‐ führen. In diesem Fall genz, Abschnitt e.] . müssen Sie die Wasser‐ probe mit oxidationsmittelf‐...

  • Seite 21: Quantitative Bestimmung Mit Flüssigreagenzien

    Analyse-Methoden Quantitative Bestimmung mit Drücken Sie die Taste [ZERO/TEST] Flüssigreagenzien [METHODE] blinkt für ca. 3 ð Chlor mit Flüssigreagenzien 0,01 ... Sekunden. 4,0 mg/l In der Anzeige erscheint das [MODE] [Cl] Wählen Sie mit der Taste Ergebnis in mg/l freies Chlor.
  • Seite 22 Analyse-Methoden Stellen Sie die Küvette in den Verschließen Sie die Küvette Messschacht mit dem Küvettendeckel und mischen Sie den Inhalt durch ð Beachten Sie die korrekte Umschwenken, bis sich die Positionierung der Küvette. Tablette aufgelöst hat Schalten Sie den Countdown Geben Sie in eine zweite 24- Ä...
  • Seite 23 Analyse-Methoden [METHODE] blinkt für ca. 3 In der Anzeige erscheint der ð [A] = Summe Sekunden. Anzeigewert aus freiem Chlor plus Chlor‐ In der Anzeige erscheint der dioxid. [G] = Chlordi‐ Anzeigewert oxid. Nehmen Sie die Küvette aus dem Messschacht Nehmen Sie die Küvette aus dem Messschacht Halten Sie die Tropfflasche...
  • Seite 24 Analyse-Methoden Berechnung: Chlordioxid mit Flüssigreagenzien 0,02 ... 7,6 mg/l Chlordioxid (mg/l) = Anzei‐ [G] x 1,9 [MODE] Wählen Sie mit der Taste gewert [CdO] an. Freies Chlor (mg/l) = Anzei‐ [A] minus Anzeige‐ gewert Geben Sie in eine 24-mm- wert Küvette 10 ml Wasserprobe und Gebundenes Chlor (mg/l) = führen Sie einen Nullabgleich...

  • Seite 25: Verfahrenshinweise Bei Der Verwendung Von Tabletten

    Analyse-Methoden In der Anzeige erscheint das Verfahrenshinweise bei der Ergebnis in mg/l Chlordi‐ Verwendung von Tabletten oxid. Bei der Berechnung von nicht Messtoleranzen bei der direkt bestimmbaren Parametern Bestimmung von Chlordi‐ aus einzelnen Messwerten ist die oxid: Fehlerfortpflanzung, basierend auf den möglichen Toleranzen, der 0 ...
  • Seite 26 Analyse-Methoden oxid und Ozon, insbesondere Reagenztablette [DPD No. 1 High Calcium] ver‐ bei Temperaturen > 30 °C. Sie müssen die Analyse unmittelbar wenden. Wenn die Trübung erst [DPD No. 3] - nach der Probenahme durch‐ nach Zusatz der führen. Tablette auftritt, können Sie dies durch Verwendung der Die DPD-Farbentwicklung [DPD No.

  • Seite 27: Quantitative Bestimmung Mit Tabletten

    Analyse-Methoden In Wässern, die Bromid und Chlor mit Tabletten 0,01 ... 6,0 mg/l Iodid enthalten, werden die [MODE] [Cl] Wählen Sie mit der Taste durch Chlorung gebildeten freien und ggf. gebundenen Halogene als Chlor ausge‐ a) freies Chlor wiesen. Eine stetige Zunahme Nehmen Sie Ihr Küvetten-Set 1 des Messwertes einer Wasser‐...
  • Seite 28 Analyse-Methoden In der Anzeige erscheint das ð Beachten Sie die korrekte Ergebnis in mg/l freies Positionierung der Küvette. Chlor. Schalten Sie den Countdown Ä „ Countdown-Funk‐ zu, siehe tion zuschalten“ auf Seite 13 . b) Gesamtchlor Drücken Sie dazu die Tasten [ZERO/TEST] Nehmen Sie Ihr Küvetten-Set 2 ð...
  • Seite 29 Analyse-Methoden Verschließen Sie die Küvette In der Anzeige erscheint der [G] (Chlordi‐ mit dem Küvettendeckel und Anzeigewert mischen Sie den Inhalt durch oxid). Umschwenken, bis sich die Nehmen Sie die Küvette aus Tablette aufgelöst hat dem Messschacht Geben Sie in eine zweite 24- Reinigen Sie Küvette und mm-Küvette 10 ml Wasserprobe Küvettendeckel gründlich...
  • Seite 30 Analyse-Methoden Nehmen Sie die Küvette aus Gebundenes Chlor (mg/l) = dem Messschacht [C] minus Anzeigewert Anzeigewert [DPD No. 3] - Geben Sie eine Tablette direkt aus der Folie in dieselbe Wasserprobe und zer‐ [DPD No. 3] - drücken Sie die Tablette mit einem Rührstab Verschließen Sie die Küvette mit dem Küvettendeckel...
  • Seite 31 Analyse-Methoden Chlordioxid mit Tablette 0,02 ... 11 In der Anzeige erscheint das mg/l Ergebnis in mg/l Chlordi‐ oxid. [MODE] Wählen Sie mit der Taste [CdO] an. Geben Sie in eine 24-mm- Küvette 10 ml Wasserprobe und Messtoleranzen bei der führen Sie einen Nullabgleich Bestimmung von Chlordi‐...
  • Seite 32 Analyse-Methoden Chlorit mit Tablette 0,03 ... 2,5 mg/l Durchmischen die Wasser‐ probe, bis sich die zerdrückten Geben Sie in eine 24-mm- Tabletten vollständig gelöst Küvette 10 ml Wasserprobe und haben führen Sie einen Nullabgleich durch Geben Sie zwei [DPD Chlordioxid No. 2] -Tab‐ Nehmen Sie die Küvette aus letten direkt aus der Folie in das dem Messschacht und leeren...
  • Seite 33 Analyse-Methoden Messtoleranzen: 0 ... 0,48 mg/l: ± 0,02 – mg/l > 0,48 ... 0,95 mg/l: ± – 0,05 mg/l > 0,95 ... 1,43 mg/l: ± – 0,10 mg/l > 1,43 ... 1,90 mg/l: ± – 0,14 mg/l > 1,90 ... 2,50 mg/l: ± –...

  • Seite 34: Kalibrierung

    Kalibrierung Kalibrierung Das Gerät ist ausgeschaltet. Anwender-Kalibrierung [MODE] Drücken Sie die Taste und halten Sie die Taste HINWEIS! gedrückt Eine separate Kalibrierung der Schalten Sie das Gerät mit [ON/OFF] ein Taste Messbereiche Chlordioxid oder Chlorit ist nicht möglich. Es wird ð...
  • Seite 35 Kalibrierung [METHODE] blinkt für ca. 8 Ändern des angezeigten Werts: ð Sekunden. Die Bestätigung des Nul‐ [0.0.0] erscheint labgleichs 1 x Drücken der Taste [MODE] [CAL] . im Wechsel mit erhöht das angezeigte Ergebnis Nehmen Sie die Küvette aus um 1 Digit. dem Messschacht und leeren 1 x Drücken der Taste Sie die Küvette aus...
  • Seite 36 Kalibrierung Rückkehr zur Fabrikations-Kalibrie‐ ð Das Gerät arbeitet mit einer rung durch den Anwender vorge‐ nommenen Kalibrierung. Soll die Anwender-Kalibrie‐ rung beibehalten werden, dann schalten Sie das Gerät Die Rückkehr von der Anwender- [ON/OFF] aus. mit der Taste Kalibrierung zur Fabrikations- Kalibrierung ist nur gemeinsam für Durch Drücken der Taste alle Methoden möglich.

  • Seite 37: Technische Daten

    Technische Daten Technische Daten Gerät zwei Wellenlängen, automatische Wellenlängenan‐ wahl, Kolorimeter mit direkter Messwertanzeige Optik LEDs, Interferenzfilter (IF) und Fotosensor am trans‐ parenten Messschacht Wellenlängenspezifikationen der Interferenzfilter: 530 nm Δλ = 5 nm Wellenlängenrichtigkeit ± 1 nm Fotometrische Genau‐ 3 % FS (Full Scale) (T = 20 °C ... 25 °C) igkeit* Fotometrische Auflö‐...
  • Seite 38 Technische Daten Umgebungsbedin‐ Temperatur: 5 ... 40 °C gungen rel. Feuchte: 30 ... 90 % (nicht kondensierend) Wasserdicht analog zu IP 68 (1 Stunde bei 0,1 m); schwimmfä‐ higes Gerät *gemessen mit Standardlösungen Die spezifizierte Genauigkeit des Gerätes wird nur bei Verwendung der Ori‐ ginal-Reagenzsysteme eingehalten.

  • Seite 39: Verbrauchsmaterial Und Ersatzteile

    Verbrauchsmaterial und Ersatzteile Verbrauchsmaterial und Ersatzteile Verbrauchsmaterial Material Teilenummer DPD-1-Puffer, 15 ml 1002857 DPD-1-Reagenz, 15 ml 1002858 DPD-3-Lösung, 15 ml 1002859 DPD-Reagenzien-Set, Inhalt jeweils 15 ml: 1007567 3 x DPD-1-Puffer 1 x DPD-1-Reagenz 2 x DPD-3-Lösung Chlordioxid-Tabletten Nr. 1 R 127 1039732 Chlordioxid-Tabletten Nr.

  • Seite 40: Eingehaltene Normen Und Konformitätserklärung

    Eingehaltene Normen und Konformitätserklärung Eingehaltene Normen und Konformitätserklärung Konformitätserklärung Die EG-Konformitätserklärung finden Sie als Download unter http://www.prominent.de/Service/ Download-Service.aspx Eingehaltene Normen EG - EMV - Richtlinie (2004/108/EG) EN 61326 - 1...

  • Seite 41: Index

    Index Index Frage: Was für Fehlermel‐ dungen gibt es?......18 Allgemeine Gleichbehandlung..3 Frage: Was für Verbrauchsma‐ Anzeigen von gespeicherten terial gibt es?......... 39 Daten..........14 Frage: Was gehört zum Stan‐ dardlieferumfang?......6 Batteriefachdeckel......11 Frage: Was muss ich reinigen Batteriewechsel......
  • Seite 42 Index gebundenes Chlor (Flüssigrea‐ Nullabgleich....... 8, 12 genzien.......... 22 gebundenes Chlor (Tablette)..28 Rückkehr zur Fabrikations- Gefährdung durch einen Kalibrierung ........36 Gefahrenstoff!........5 Gesamtchlor (Flüssigreagenzien). 21 Schutzart IP 68......37 Gesamtchlor (Tablette)....28 Sicherheitsdatenblatt....... 5 Gleichbehandlung......3 Sicherheitsdatenblätter....8 Standardlieferumfang......
