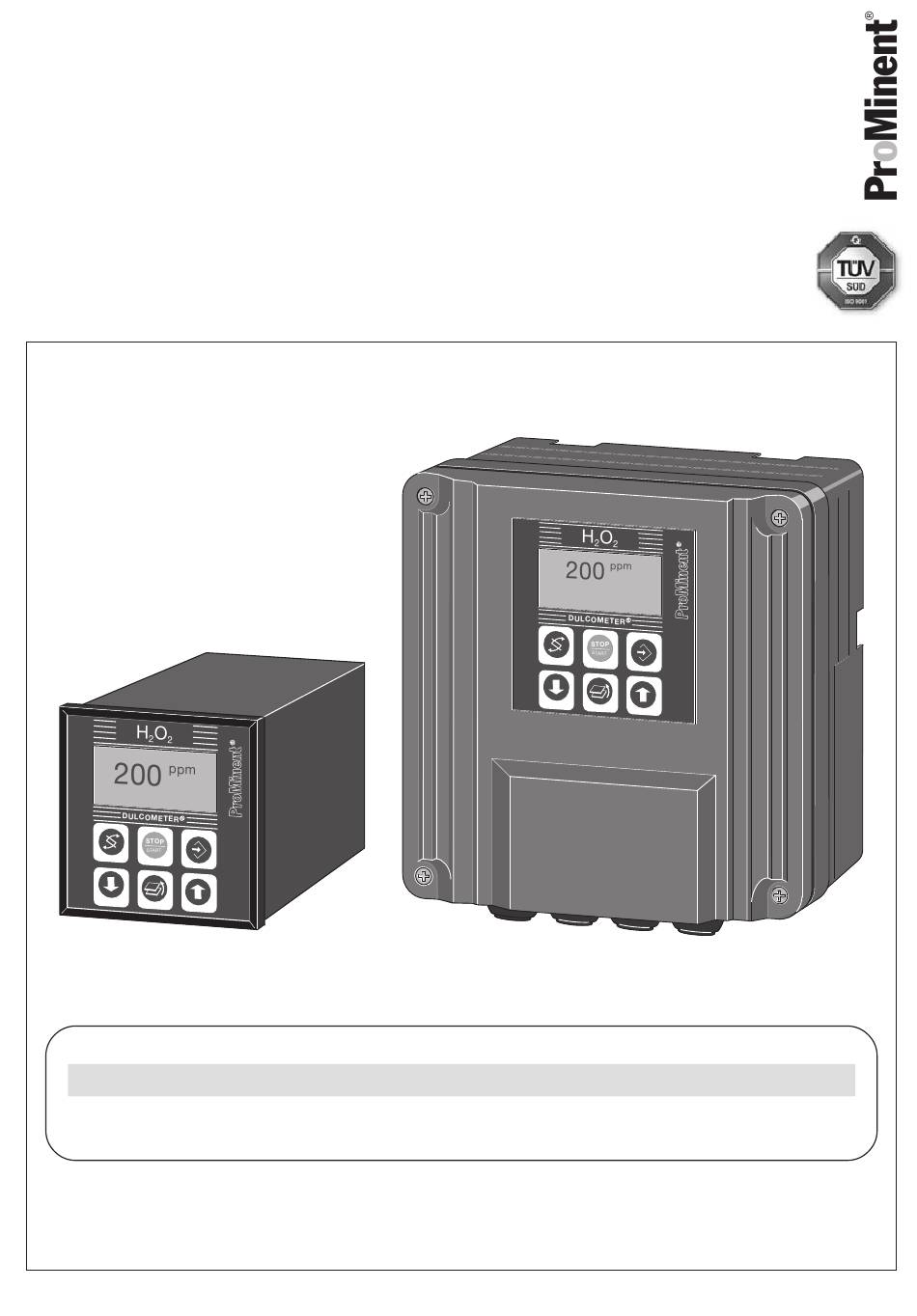

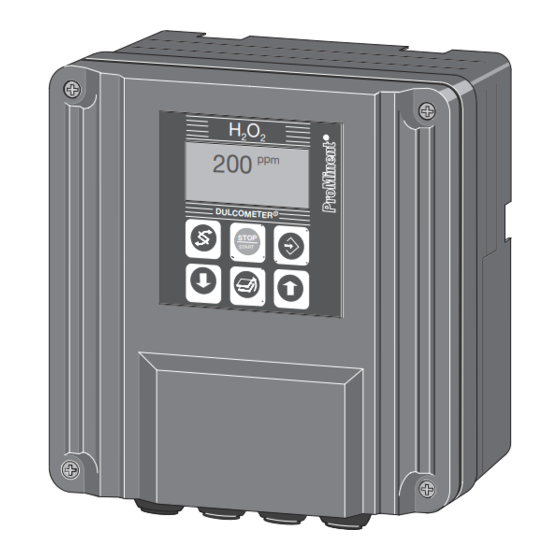

Betriebsanleitung
DULCOMETER
Teil 2: Einstellung und Bedienung
Messgröße H
Typ D
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 987757
ProMinent Dosiertechnik GmbH · D-69123 Heidelberg · Germany
®
D1C
O
und Peressigsäure (PES)
2
2
Bitte Identcode Ihres Gerätes hier eintragen!
Typ W
BA DM 196 12/08 G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER D1C D
Inhaltszusammenfassung für ProMinent DULCOMETER D1C D
- Seite 1 D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 987757 ProMinent Dosiertechnik GmbH · D-69123 Heidelberg · Germany BA DM 196 12/08 G...
-
Seite 2: Gerätekennzeichnung / Identcode
Gerätekennzeichnung / Identcode D1C A DULCOMETER ® Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Peressigsäure... -
Seite 3: Inhaltsverzeichnis
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C... -
Seite 4: Geräteübersicht / Bedienelemente
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-H2O2-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten Zah- ebene und zum Wechseln von einer lenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige). -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER D1C entnehmen Sie bitte der Beschreibung des vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler DULCOMETER ® D1C gestattet Einstellungen in zwei unterschiedlichen umfangreichen Menüs. Alle Werte sind voreingestellt und können im vollständigen Bedienmenü verändert werden. Ausgeliefert wird der Regler mit eingeschränktem Bedienmenü, so dass von Beginn an ein sinnvolles Arbeiten mit dem Regler D1C in vielen Anwendungsfällen möglich ist. -
Seite 6: Symbole Der Display-Anzeige
Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (PER) Symbol Ansteuerung aus links... -
Seite 7: Bedienschema
Bedienschema WECHSEL-Taste: Daueranzeige1 zur Wahl der verschiedenen Menüs EINGABE-Taste: Zum Starten des Menüs RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Daueranzeige 2 Einstell-Menüs Kalibrier-Menü Kalibrier-Hinweise verschiedene Zugangscode korrekt Einstell-Menüs Einstellung von Parametern Zugangscode HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangscode verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! Ist bei einem Einstell-Menü... -
Seite 8: Eingeschränktes Bedienmenü
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 1200 Temp.: 33.2 °C Messwert 1200 ppm Daueranzeige 2 positive Werte der Stellgröße: PER (Peressigsäure/H Störgr.: 20 % negative Werte der Stellgröße: De-PER nur mit Regelung Stellgr.:... - Seite 9 Eingeschränktes Bedienmenü / Gesamtdarstellung Daueranzeige 1 1200 Temp.: 33.2 °C positive Werte der Stellgröße: PER (Peressigsäure/H negative Werte der Stellgröße: De-PER Daueranzeige 2 Messwert 1200 ppm Störgr.: 20 % nur mit Regelung Stellgr.: 40 % (w = Sollwert) 2000 ppm Kalibrieren des PEROX-Sensors Während des Kalibrierens wird die Dosierung auf die eingestellte Grundlast reduziert.
-
Seite 10: Beschreibung
Eingeschränktes Bedienmenü / Beschreibung mögliche Werte Kalibrieren PER: Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Kalibriertemperatur aktuelle Temp. 0,1 °C 0 °C 100 °C Pufferwerte Messwert 1 ppb -20 ppb 200 ppb 0,001 ppm -0,20 ppm 2,000 ppm 0,01 ppm -2,00 ppm 20,00 ppm 0,1 ppm... - Seite 11 Eingeschränktes Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwerte Grenzwert 1 unten einstellen ? 200 ppm Grenzwert 2 oben 1200 ppm mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenze Grenzwert 1: unten oben Grenzwertverlet-...
- Seite 12 Eingeschränktes Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung untere obere Bei Regelung mit Totzone Grenze Grenze 2 Sollwerte erforderlich. Sollwert 100 ppb 1 ppb 0 ppb 200 ppb Sollwert 1 < Sollwert 2 1,000 ppm 0,001 ppm 0 ppm 2,000 ppm...
-
Seite 13: Vollständiges Bedienmenü
Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vor- herige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 1200 Temp.: 33,2 °C Messwert 1200 ppm Daueranzeige 2 Störgr.: 20 % nur mit Regelung Stellgr.: 40 %... -
Seite 14: Beschreibung
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 1200 Temp.: 33.2 °C Daueranzeige 2 positive Werte der Stellgröße: PER (Peressigsäure/H Messwert 1200 ppm Störgr.: 20 % nur mit Regelung negative Werte der Stellgröße: De-PER Stellgr.: 40 % (w = Sollwert) 2000 ppm Kalibrieren des PEROX-Sensors Während des Kalibrierens wird die Dosierung auf die eingestellte Grundlast reduziert. - Seite 15 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Kalibriertemperatur aktuelle Temp. 0,1°C 0 °C 100 °C Pufferwerte Messwert 1ppb -20 ppb 200 ppb 0,001 ppm -0,20 ppm 2,000 ppm 0,01 ppm -2,00 ppm 20,00 ppm 0,1 ppm -20,0 ppm 200,0 ppm...
- Seite 16 Vollständiges Bedienmenü / Beschreibung mögliche Werte Messwert Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Messbereich 200,0 ppm 200 ppb PES 2000 ppm 2,000 ppm 20,00 ppm 200,0 ppm 2000 ppm 2,000 % 20,00 % 100,0 % Integration 2 / aus Funktion abschaltbar Temperatur- PES k0=0;...
- Seite 17 Vollständiges Bedienmenü / Beschreibung Korrekturwert (Temperatur) Nur mit Korrekturwerteinstellung (Temperaturkompensation) Korrekturwert Korrekturwert einstellen ? Temparatur manuell 33.0 °C mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Temperaturkompensation lt. Identcode manuell umschaltbar nur wenn automatik Korrekturgröße = 2,3 Manuelle Temperaturkompensation 25 °C 0,1°C...
- Seite 18 Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert 1 unten 200 ppm Grenzwert 2 oben 1200 ppm Grenzwerte Hysterese Grenz- einstellen ? werte: 20 ppm Nur mit Regelung Kontrollzeit Grenz- werte: Grenzwert 1 unten Grenzwert 2 oben 200 ppm 1200 ppm...
- Seite 19 Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Für eine korrekte Funktion darf die Stelldauer des verwendeten Stellmotors 25 Sekunden für 0...100% des Stellbereichs nicht unterschreiten.
- Seite 20 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: PER (Peressigsäure/H negative Werte der Stellgröße: De-PER Regelung Regelung...
- Seite 21 Vollständiges Bedienmenü / Beschreibung Störgröße Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Störgröße Störgröße Störgröße Störgröße Störgröße Störwirkung einstellen ? Hz / mA Nennwert additiv 10 Hz 10 Hz Störgröße max. additive Stellgröße 100 % mögliche Werte Anfangswert Schrittweite...
- Seite 22 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mA-Ausgang 2 Nur mit 2 Normsignalausgängen Stellgröße: Stellgröße positiv PER 0 mA = mA-Ausgang 2 mA-Ausgang 2 negativ De-PER 20 mA = -100% einstellen? Regelung mit Normsignal Messwert...
- Seite 23 Vollständiges Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Pause normal Allg. Einstellung Identcode: D1CA Alarmrelais - aktiv...geschlos Informationen DxHxxxxxxxxxx aktiv - Alarm aus Programmversion - td: 0 min. D1C-D1 FW-01.44 Zugangsk.: 5000 Bedienmenü...
- Seite 24 Vollständiges Bedienmenü / Beschreibung Pause Normal ® Wenn der Pause-Kontakt geschlossen wird, setzt der DULCOMETER D1C die Stellausgänge auf „0“ so lange der Pause-Kontakt geschlossen ist bzw. für eine anschließende Verzögerungszeit t (wenn t > 0 min eingestellt ist). Während der Pause-Kontakt geschlossen ist, ermittelt der D1C im Hintergrund den P-Anteil. Bei PID-Regelung (Identcode-Merkmal „Regelverhalten“...
-
Seite 25: Fehler / Hinweise / Fehlerbehebung
Fehler / Hinweise / Fehlerbehebung... - Seite 26 Fehler / Hinweise / Fehlerbehebung...
- Seite 28 Betriebsanleitung DULCOMETER D1C, Teil 2 / H und Peressigsäure (PES) Änderungen vorbehalten · Printed in the F.R. Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · D-69123 Heidelberg Telefon +49 6221 842-0 · Fax +49 6221 842-617 info@prominent.com · www.prominent.com...
