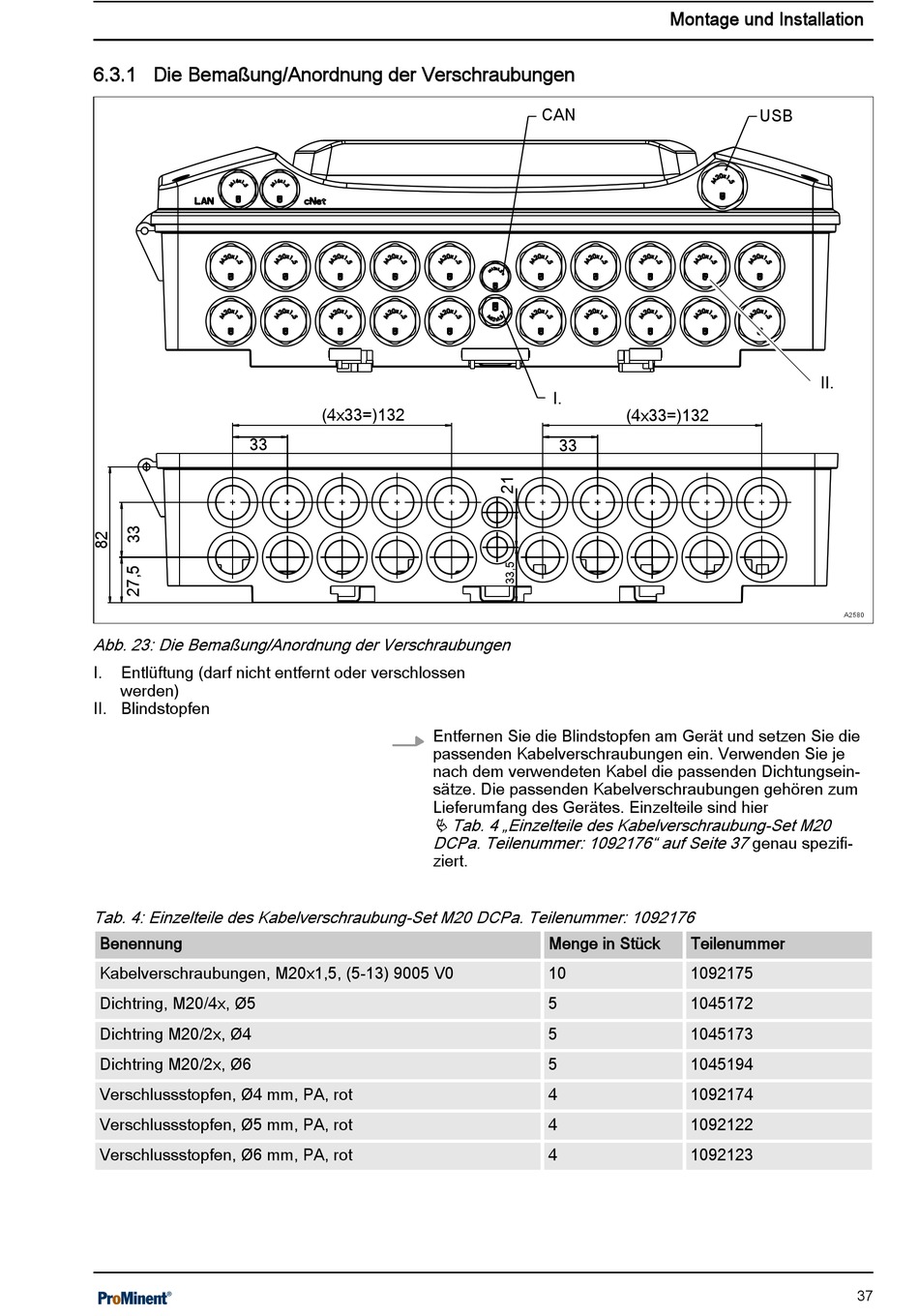

6.3.1 Die Bemaßung/Anordnung der Verschraubungen
33
Abb. 23: Die Bemaßung/Anordnung der Verschraubungen
I.
Entlüftung (darf nicht entfernt oder verschlossen
werden)
II. Blindstopfen
Tab. 4: Einzelteile des Kabelverschraubung-Set M20 DCPa. Teilenummer: 1092176
Benennung
Kabelverschraubungen, M20x1,5, (5-13) 9005 V0
Dichtring, M20/4x, Ø5
Dichtring M20/2x, Ø4
Dichtring M20/2x, Ø6
Verschlussstopfen, Ø4 mm, PA, rot
Verschlussstopfen, Ø5 mm, PA, rot
Verschlussstopfen, Ø6 mm, PA, rot
(4x33=)132
Entfernen Sie die Blindstopfen am Gerät und setzen Sie die
passenden Kabelverschraubungen ein. Verwenden Sie je
nach dem verwendeten Kabel die passenden Dichtungsein‐
sätze. Die passenden Kabelverschraubungen gehören zum
Lieferumfang des Gerätes. Einzelteile sind hier
Ä Tab. 4 „Einzelteile des Kabelverschraubung-Set M20
DCPa. Teilenummer: 1092176" auf Seite 37 genau spezifi‐
ziert.
Montage und Installation
CAN
I.
(4x33=)132
33
Menge in Stück
Teilenummer
10
1092175
5
1045172
5
1045173
5
1045194
4
1092174
4
1092122
4
1092123
USB
II.
A2580
37
