4.5
Sensoren anschließen

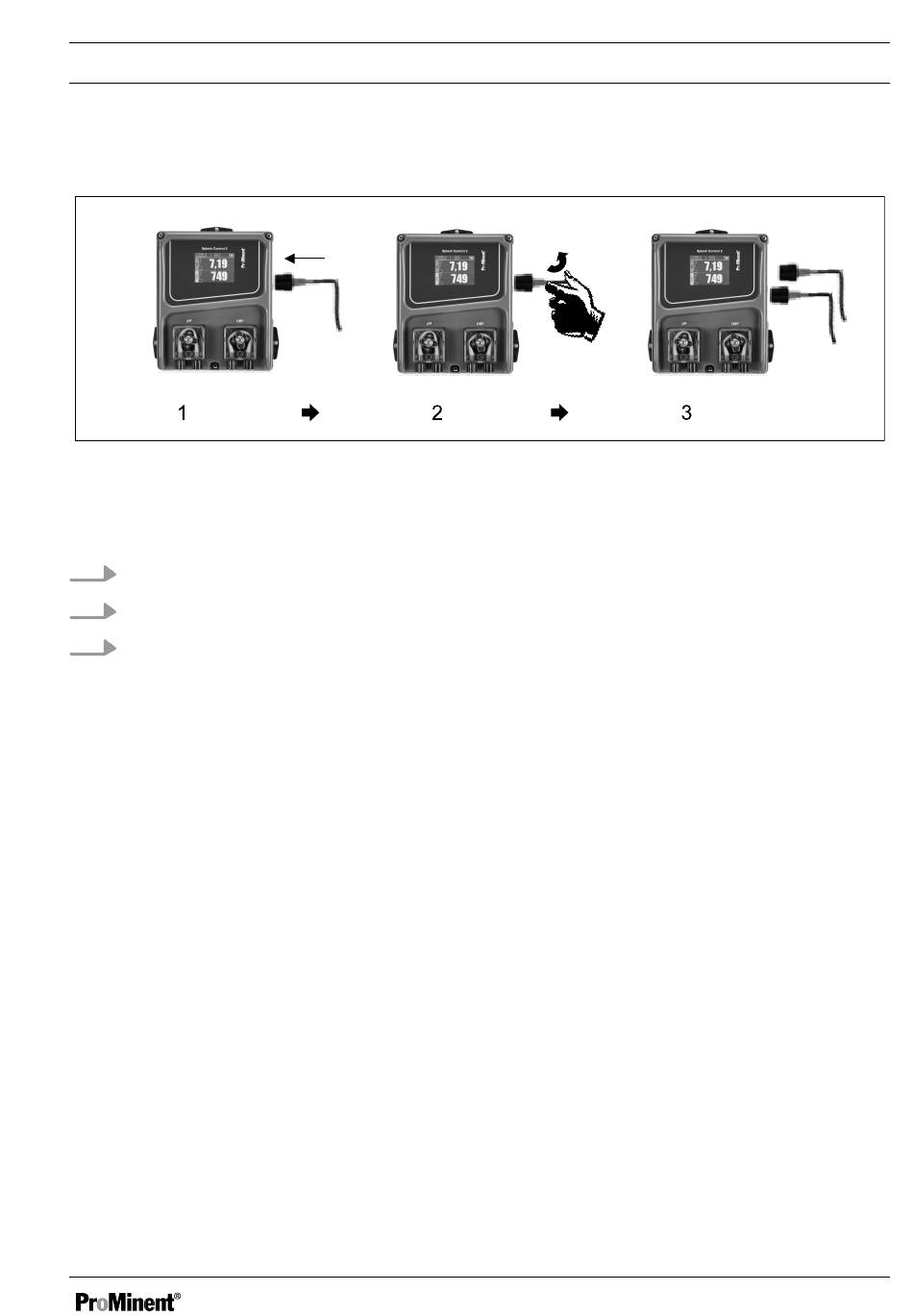

Abb. 7: Sensoren anschließen
Die Steckverbindungen der Sensoren sind hochohmige Eingänge. Die Steckverbindungen müssen
sauber und frei von Feuchtigkeit oder Korrosion gehalten werden.
1.
Montieren Sie den Stecker auf die Buchse.
2.
Drehen Sie den Stecker 90° um den Stecker zu verriegeln.
3.
Führen Sie bei Bedarf die gleiche Vorgehensweise für den zweiten Stecker durch.
4.6
Potentialfreier Schalteranschluss (z. B. Fernbedienung)
SPDT1: Der SPDT1-Eingang ist dem Fernbedienungskontakt zugeordnet.
SPDT2: Der SPDT2-Eingang ist dem Bodenventil oder der Sauglanze des pH-Behälters zugeordnet.
SPDT3: Der SPDT3-Eingang ist dem Bodenventil oder der Sauglanze des Redox-Behälters zuge‐
ordnet.
Montage und Installation
REDOX/
Ph
ORP
A2799
23
