Einbau In Gehäusen - Ip00/Gehäuse-Geräte; Wandmontage - Geräte Mit Schutzart Ip21 (Nema 1) Und Ip54 (Nema 12) - Danfoss VLT Automation Drive FC 300 Produkthandbuch

3. Installieren
3

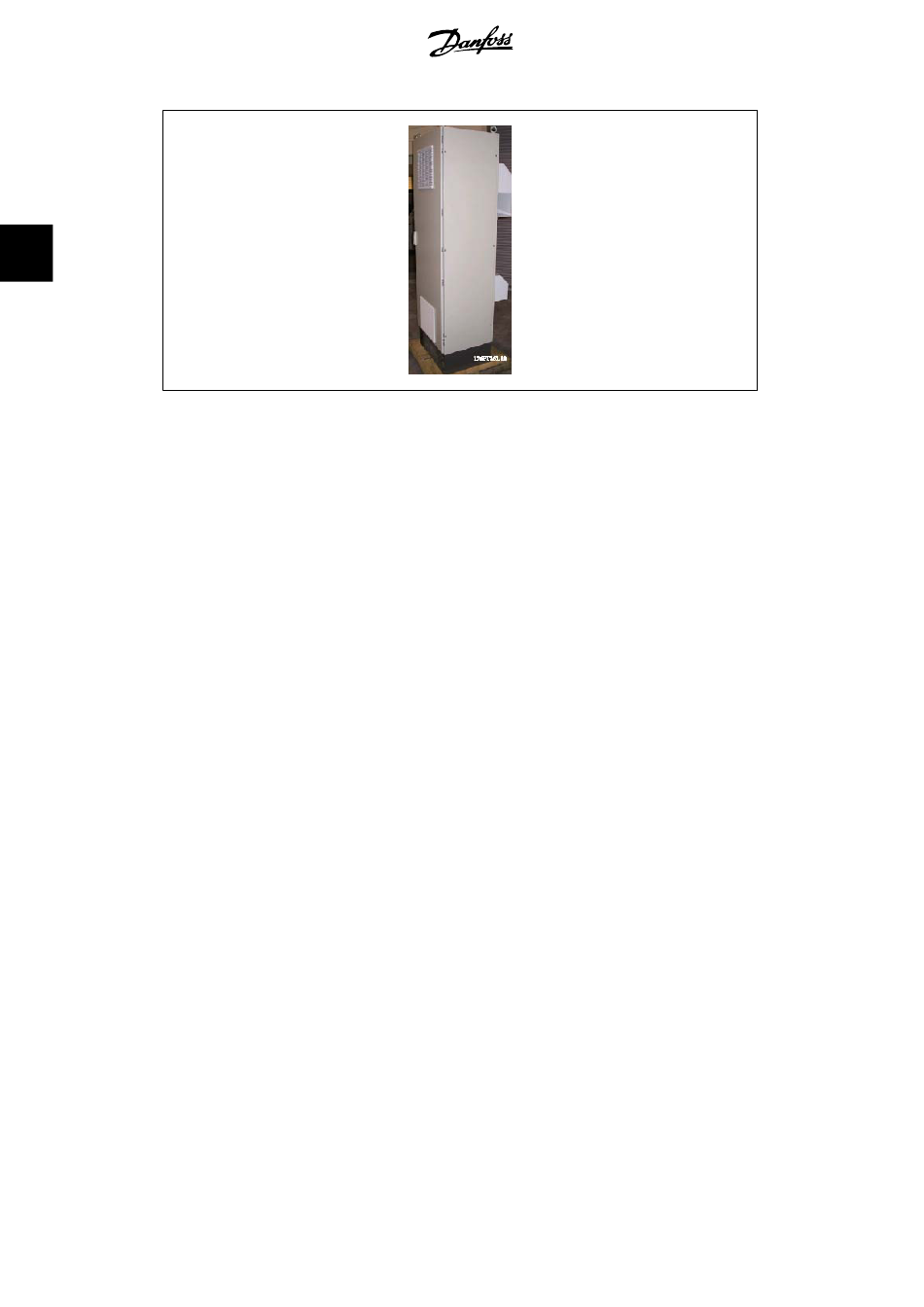

Abbildung 3.20: Kombinierte Nutzung von Kühlverfahren
Die oben genannte Lösung kann selbstverständlich ebenfalls für eine optimierte Lösung bei der
eigentlichen Installation kombiniert werden.
Nähere Informationen finden Sie in der
3.3.3. Einbau in Gehäusen - IP00/Gehäuse-Geräte
Da die IP00-Version für die Schaltschrankmontage bestimmt ist, ist es wichtig zu wissen, wie der
Frequenzumrichter installiert wird und die Optionen zur Kühlung der Geräte genutzt werden. Eine
ausführliche Beschreibung zum Einbau des Frequenzumrichters in einem Rittal TS8-Schaltschrank
mithilfe des Einbausatzes ist in einem späteren Kapitel dieser Installationsanleitung zu finden.
Diese kann ebenfalls als Anleitung für andere Installationen dienen.
3.3.4. Wandmontage - Geräte mit Schutzart IP21 (NEMA 1) und IP54
(NEMA 12)
Dies gilt nur für Gehäuse D1 und D2.
Der Aufstellungsort des Geräts muss sorgfältig überlegt werden.
Vor Auswahl des endgültigen Installationsorts sind alle relevanten Punkte zu be-
rücksichtigen:
•
•
•
Markieren Sie die Montagelöcher sorgfältig über die Bohrschablone an der Wand und bohren Sie
die Löcher wie angegeben. Stellen Sie richtigen Abstand zum Boden und zur Decke zur Kühlung
sicher. Für ausreichende Luftzirkulation zur Kühlung muss unter dem Frequenzumrichter mindes-
tens 225 mm Platz gehalten werden. Die Schrauben am Boden eindrehen und den Frequenzum-
richter auf die Schrauben hängen. Den Frequenzumrichter gegen die Wand kippen und die oberen
Schrauben eindrehen. Alle vier Schrauben anziehen, um den Frequenzumrichter an der Wand zu
befestigen.
30
Freier Platz für Kühlung
Zugang zum Öffnen der Tür
Kabeleinführung von unten
