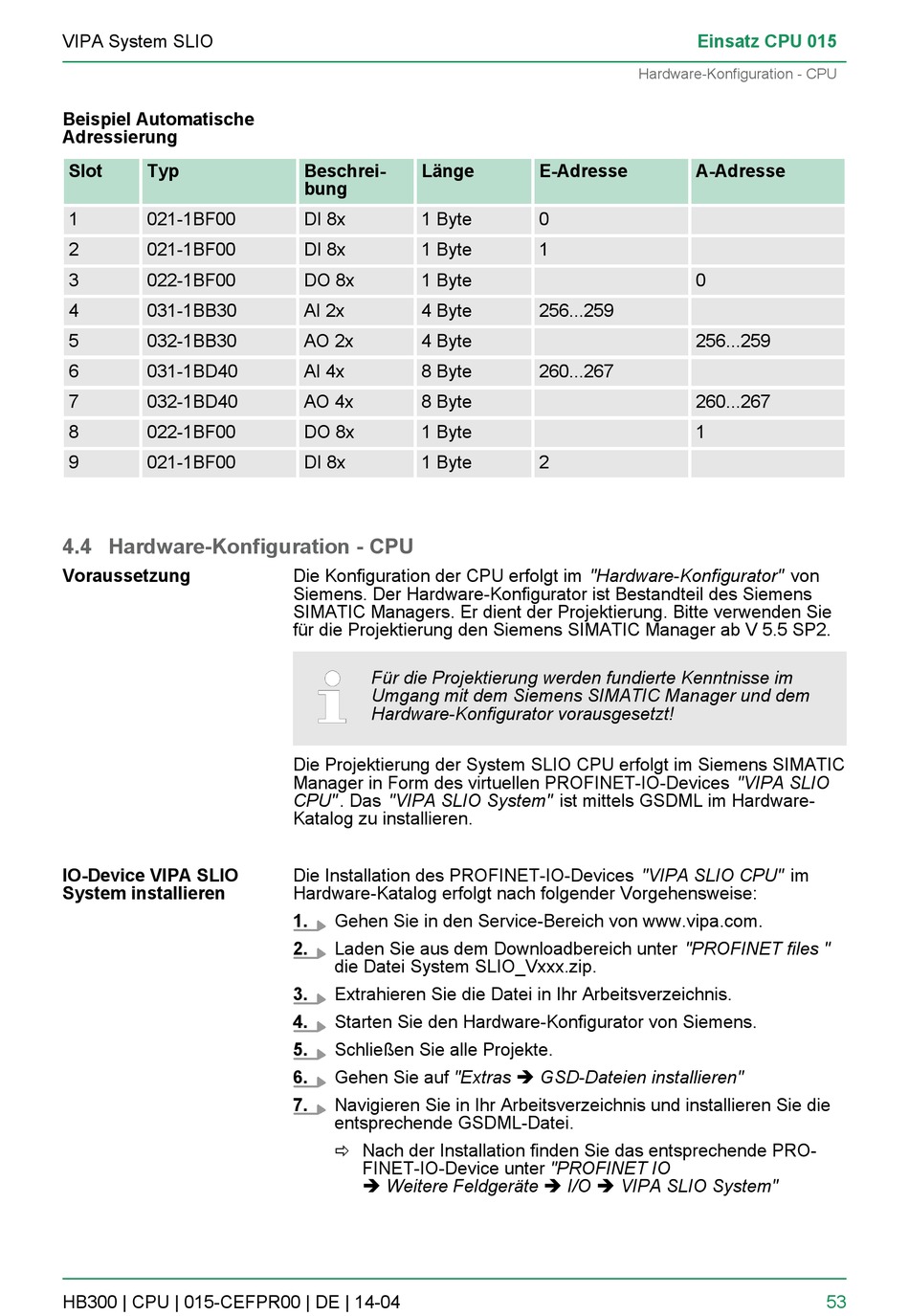

VIPA System SLIO
Beispiel Automatische
Adressierung
Slot Typ
1 021-1BF00
2 021-1BF00
3 022-1BF00
4 031-1BB30
5 032-1BB30
6 031-1BD40
7 032-1BD40
8 022-1BF00
9 021-1BF00

4.4 Hardware-Konfiguration - CPU

Voraussetzung
IO-Device VIPA SLIO
System installieren
HB300 | CPU | 015-CEFPR00 | DE | 14-04
Beschrei- Länge
bung
DI 8x 1 Byte
DI 8x 1 Byte
DO 8x 1 Byte
AI 2x 4 Byte
AO 2x 4 Byte
AI 4x 8 Byte
AO 4x 8 Byte
DO 8x 1 Byte
DI 8x 1 Byte
Die Konfiguration der CPU erfolgt im "Hardware-Konfigurator" von
Siemens. Der Hardware-Konfigurator ist Bestandteil des Siemens
SIMATIC Managers. Er dient der Projektierung. Bitte verwenden Sie
für die Projektierung den Siemens SIMATIC Manager ab V 5.5 SP2.
Für die Projektierung werden fundierte Kenntnisse im
Umgang mit dem Siemens SIMATIC Manager und dem
Hardware-Konfigurator vorausgesetzt!
Die Projektierung der System SLIO CPU erfolgt im Siemens SIMATIC
Manager in Form des virtuellen PROFINET-IO-Devices "VIPA SLIO
CPU" . Das "VIPA SLIO System" ist mittels GSDML im Hardware-
Katalog zu installieren.
Die Installation des PROFINET-IO-Devices "VIPA SLIO CPU" im
Hardware-Katalog erfolgt nach folgender Vorgehensweise:
1. Gehen Sie in den Service-Bereich von www.vipa.com.
2. Laden Sie aus dem Downloadbereich unter "PROFINET files "
die Datei System SLIO_Vxxx.zip.
3. Extrahieren Sie die Datei in Ihr Arbeitsverzeichnis.
4. Starten Sie den Hardware-Konfigurator von Siemens.
5. Schließen Sie alle Projekte.
6. Gehen Sie auf "Extras è GSD-Dateien installieren"
7. Navigieren Sie in Ihr Arbeitsverzeichnis und installieren Sie die
entsprechende GSDML-Datei.
ð Nach der Installation finden Sie das entsprechende PRO-
FINET-IO-Device unter "PROFINET IO
è Weitere Feldgeräte è I/O è VIPA SLIO System"
Einsatz CPU 015

Hardware-Konfiguration - CPU

E-Adresse A-Adresse
0
1
0
256...259
256...259
260...267
260...267
1
2
53
