6.2 Geräte öffnen
6.2.1 Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.

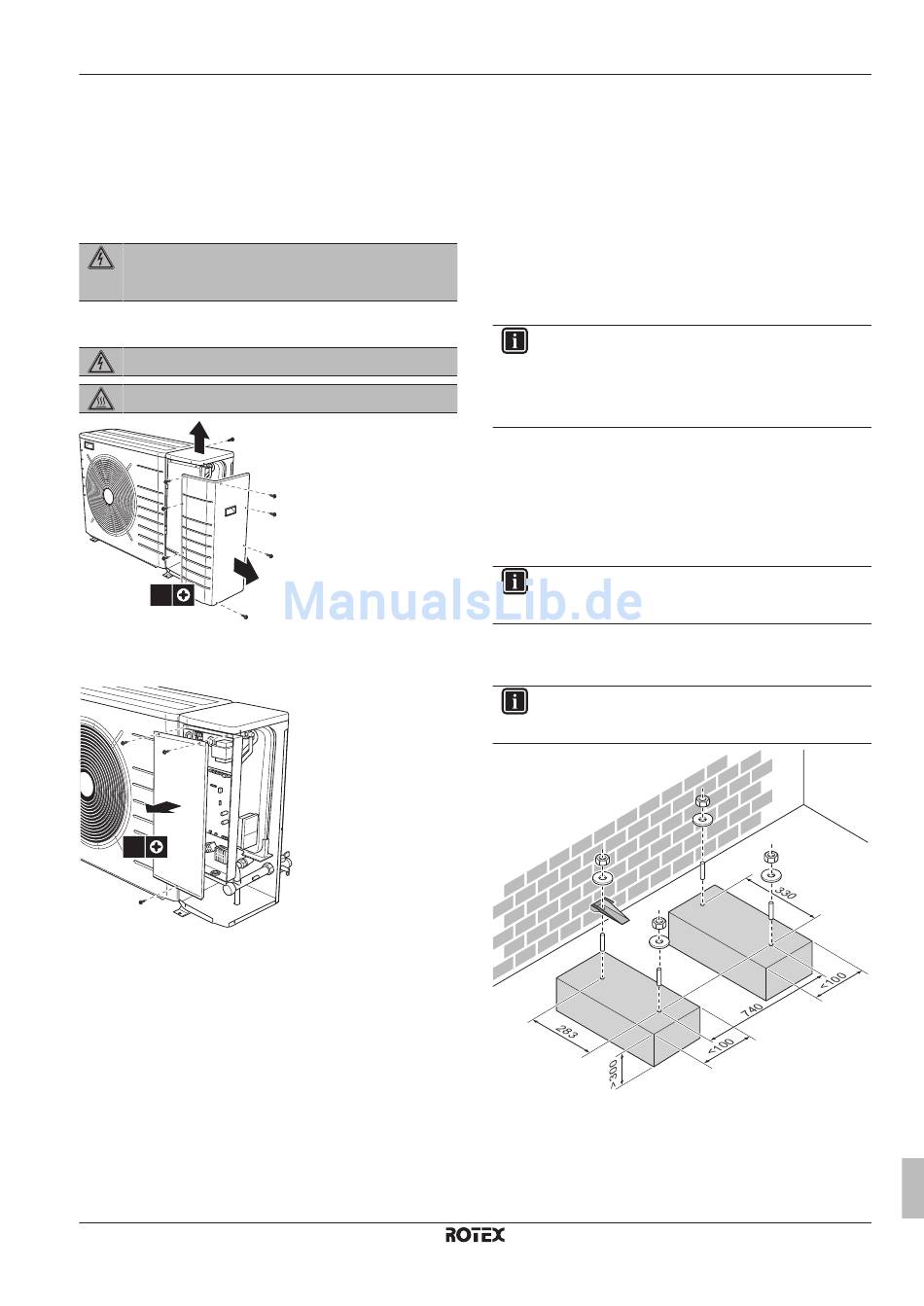

6.2.2 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
1
2
8×
6.2.3 So öffnen Sie die Schaltkastenabdeckung
des Außengeräts
3×
6.3 Montieren des Außengeräts
6.3.1 Montage der Außeneinheit
Wenn
Sie müssen erst die Außeneinheit installieren, bevor Sie die
Leitungen für Wasser installieren können.
RBLQ05+07C2V3
ROTEX HPSU Monobloc Kompaktaußengerät
4P501827-1 – 2017.08
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Sorgen Sie für einen Abfluss.
4 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 8.
6.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
Wenn das Gerät direkt am Boden installiert wird, halten Sie 4 Sätze
mit M8- oder M10-Fundamentschrauben,
Unterlegscheiben bereit (bauseitig zu liefern):
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
(mm)
Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe positioniert
ist.
6 Installation
"5 Vorbereitung" auf
Muttern und
