Posten Beschreibung
18 Brauchwasserpumpe
19 Alarmausgang
20 Umschalter zur
Steuerung der externen
Wärmequelle
22 Stromverbrauch-
Digitaleingänge
(a) Siehe Typenschild am Gerät.
(b) Minimaler Kabelquerschnitt 0,75 mm².
(c) Kabelquerschnitt 2,5 mm².
(d) Kabelquerschnitt 0,75 mm² bis 1,25 mm², maximale Länge:
50 m. Der spannungsfreie Kontakt muss einer Last von
mindestens 15 V Gleichspannung, 10 mA standhalten.
(e) Kabelquerschnitt 0,75 mm² bis 1,25 mm²; maximale Länge:
500 m. Anwendbar auf einzelnen Anschluss
Bedieneinheitanschluss und Bedieneinheitanschluss für
duale Verwendung.
HINWEIS
Weitere technische Daten der verschiedenen Anschlüsse
befinden sich auf der Innenseite des Innengeräts.
7 Installation
7.1 Übersicht: Installation
In diesem Kapitel ist beschrieben, was Sie tun und vor Ort wissen
müssen, um das System zu installieren.
Typischer Ablauf
Die Installation umfasst normalerweise die folgenden Schritte:
1 Montieren des Innengeräts.
2 Anschließen der Soleleitung.
3 Anschließen der Wasserleitungen.
4 Anschließen der elektrischen Leitungen.
5 Abschließen der Inneninstallation.
7.2 Geräte öffnen
7.2.1 Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.

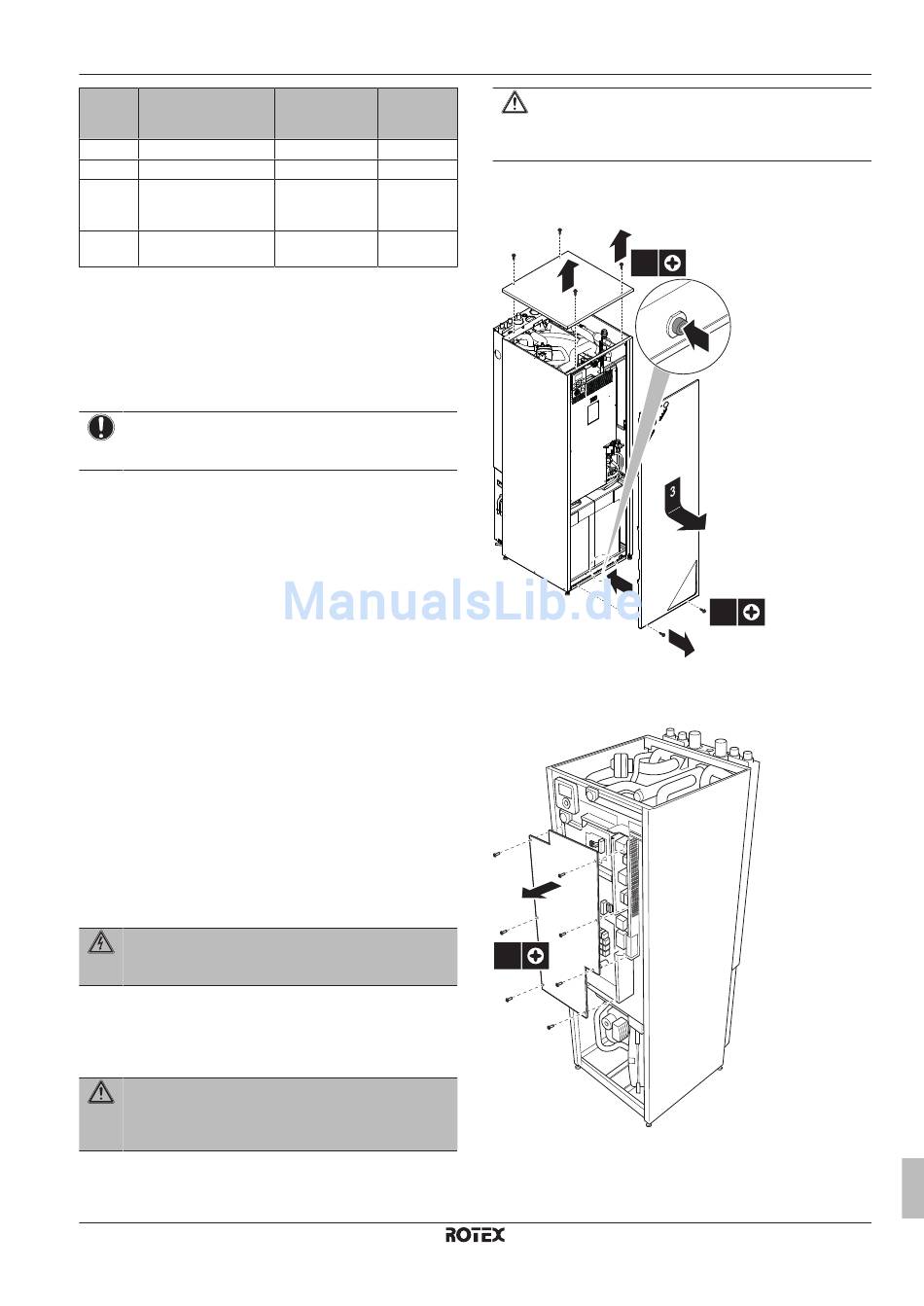

7.2.2 So öffnen Sie das Innengerät
1 Lösen und entfernen Sie die Schrauben unten am Gerät.
2 Drücken Sie die Taste unten an der Frontabdeckung.
WARNUNG: Scharfe Kanten
Nehmen Sie die Frontabdeckung des oberen Teils anstelle
des unteren Teils. Achten Sie auf Ihre Finger, am unteren
Teil der Frontabdeckung befinden sich scharfe Kanten.
3 Schieben Sie die Frontblende des Geräts nach unten und
entfernen Sie sie.
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
Kabel Maximaler
Betriebsstro
m
(b)
2
(b)
2
(b)
2
(b)
2 (je
Eingangssignal)
ACHTUNG
Die Frontblende ist schwer. Achten Sie darauf, Ihre Finger
beim Öffnen oder
einzuklemmen.
4 Lösen und entfernen Sie die 4 Schrauben, mit denen die obere
Blende befestigt ist.
5 Entfernen Sie die obere Blende vom Gerät.
4
4×
5
2
7.2.3 So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
7×
7 Installation
Schließen des Geräts NICHT
2
2×
1
